物联网技术实训报告

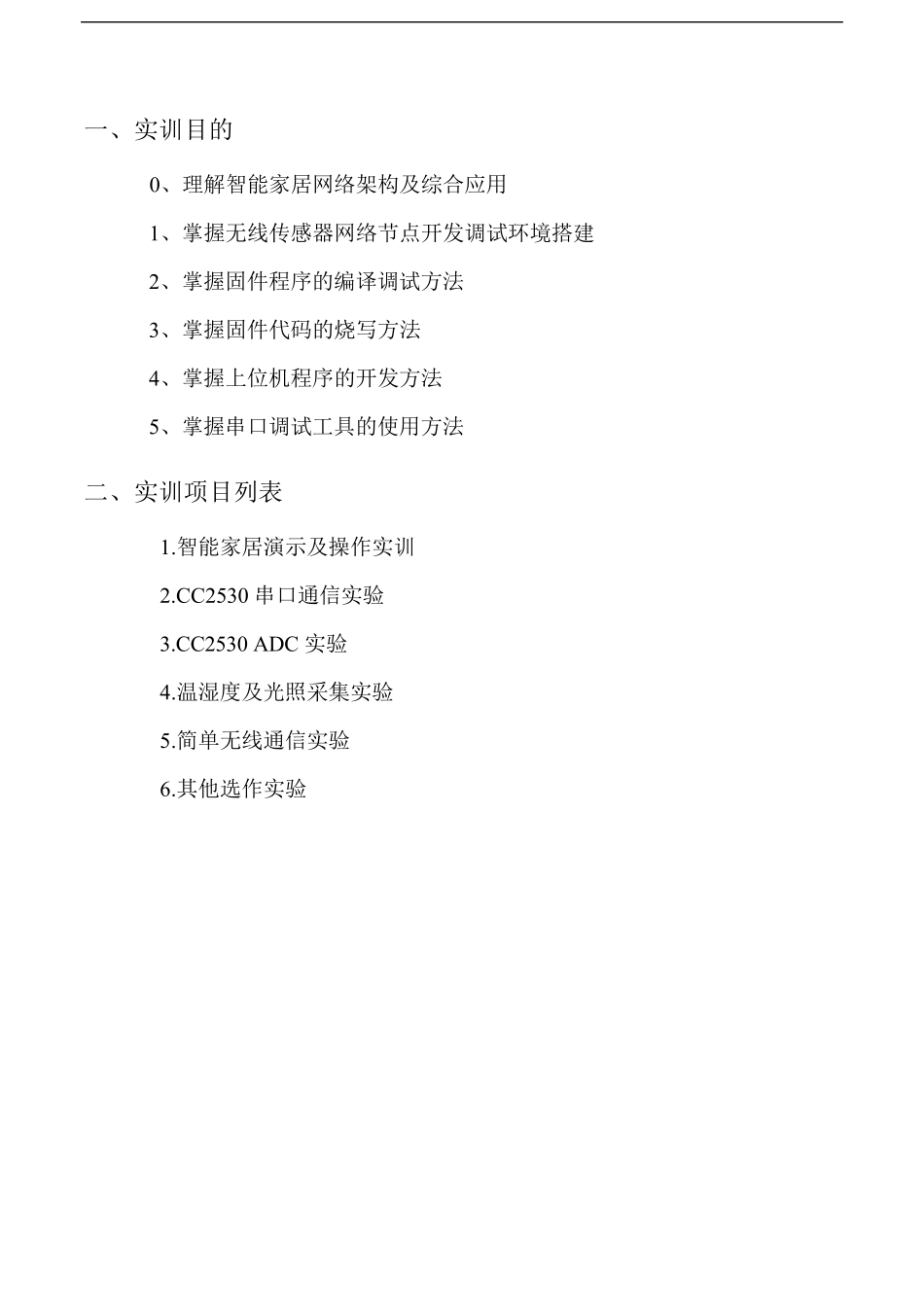

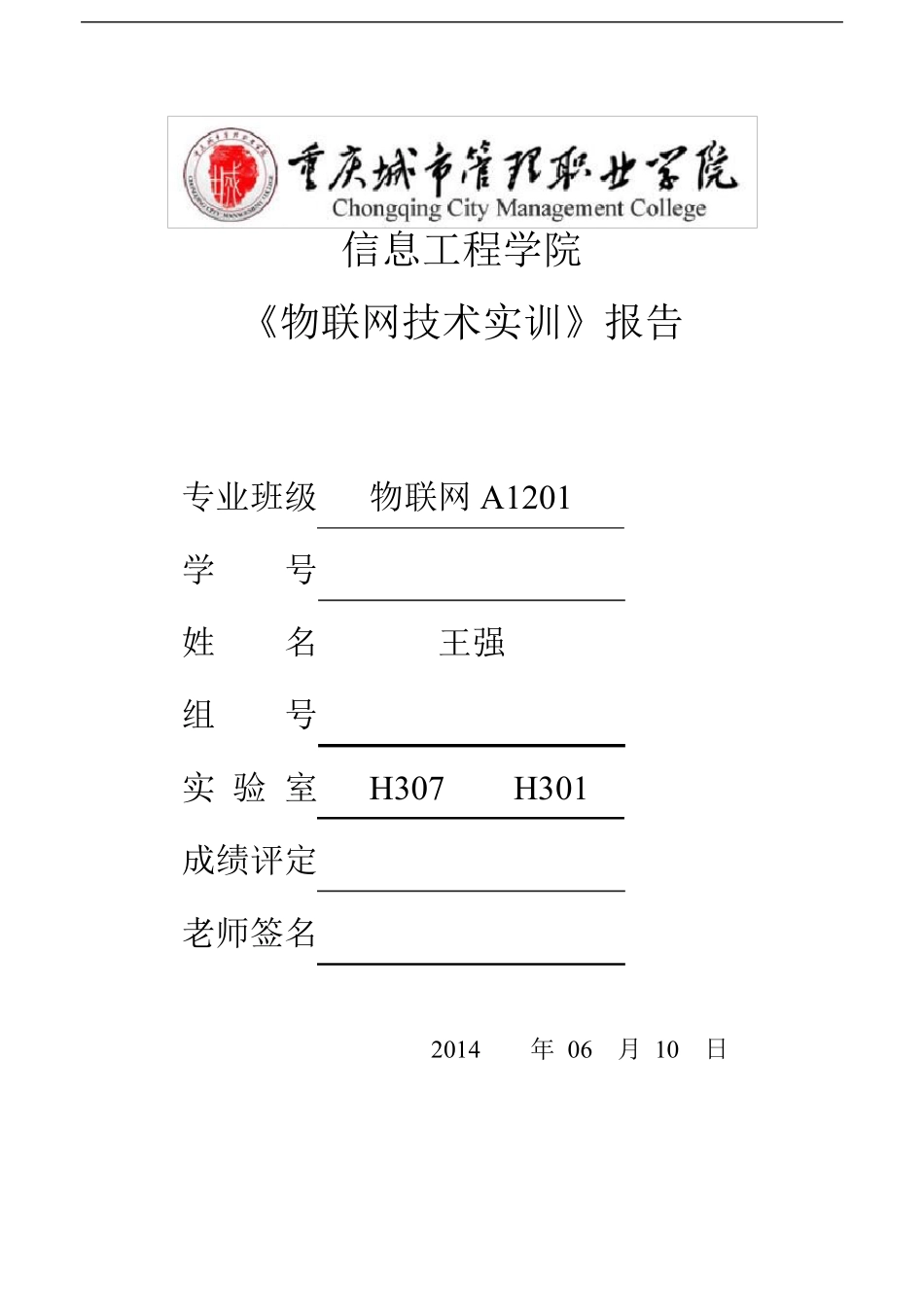

信息工程学院 《物联网技术实训》报告 专业班级 物联网 A1201 学 号 ********** 姓 名 王强 组 号 实 验 室 H307 H301 成绩评定 老师签名 2014 年 06 月 10 日 一、实训目的 0、理解智能家居网络架构及综合应用 1、掌握无线传感器网络节点开发调试环境搭建 2、掌握固件程序的编译调试方法 3、掌握固件代码的烧写方法 4、掌握上位机程序的开发方法 5、掌握串口调试工具的使用方法 二、实训项目列表 1.智能家居演示及操作实训 2.CC2530 串口通信实验 3.CC2530 ADC 实验 4.温湿度及光照采集实验 5.简单无线通信实验 6.其他选作实验 三、实训项目过程及结果记录 1.智能家居演示实训 智能家居H301 的网络拓扑： 服务器……家庭影院互联网终端云控制及监控传感器通讯模块终端控制模块红外遥控模块窗帘门禁空调灯前后监控摄像头各种W IFI终端。可以用于控制电视音箱路由器交换机W IFI AP红外热释传感器温度传感器湿度传感器光照传感器其它基于 CC2530 做的实验都经过了环境搭建、下载调试过程： 1、固件开发环境（IAR ）搭建 打开安装包，并在需要输入密钥时，打开注册机，获得 IAR 的注册码并填入IAR 安装程序中，再一路 NEXT，直到安装完成。 2、固件程序编译并下载： 第一：将CC-debugger连接到URS-CC2530RF实验板和电脑，给URS-CC2530RF 板供应5V 电源并打开电源开关。按下CC-debugger上的REST 按键，观察LED 是否为绿色。否则就得检查连接是否正常。 第二：打开老师提供的实验文件，找到位于IAR_files 文件夹下的simple_RF文件，并双击打开（图2-1）。 第三：在打开后的IAR 界面，对程序进行修改后（图2-2）。 第四：点击Make按钮进行编译之后，查看位于下方的Build 框内的编译报告，如果Errors 不为0，则需根据具体错误提示内容进行对程序的修改，直到Errors为0。 第五：点击Debug按键，对编译好的程序进行下载（图2-3）。下载失败则弹出错误提示框，需要重新检查线路连接，以及工程设置，下载成功则进入调试界面（图2-4）。 第六：点击Go 按钮后程序将一直执行，之后点击按钮退出调试。 2.CC2530 串口通信实验 串口调试助手使用： 1、进行如下选择： 串口：COM1，波特率：115200，效验位：无，数据位：8，停止位：1。 2、点击“打开串口”。 3、可以看见右边接收到的数据都为十六进制数据，因此需要将“接收设置”下的“十六进制接收”取消，即可看到数据为 w...
