牵引车鞍座参数2013

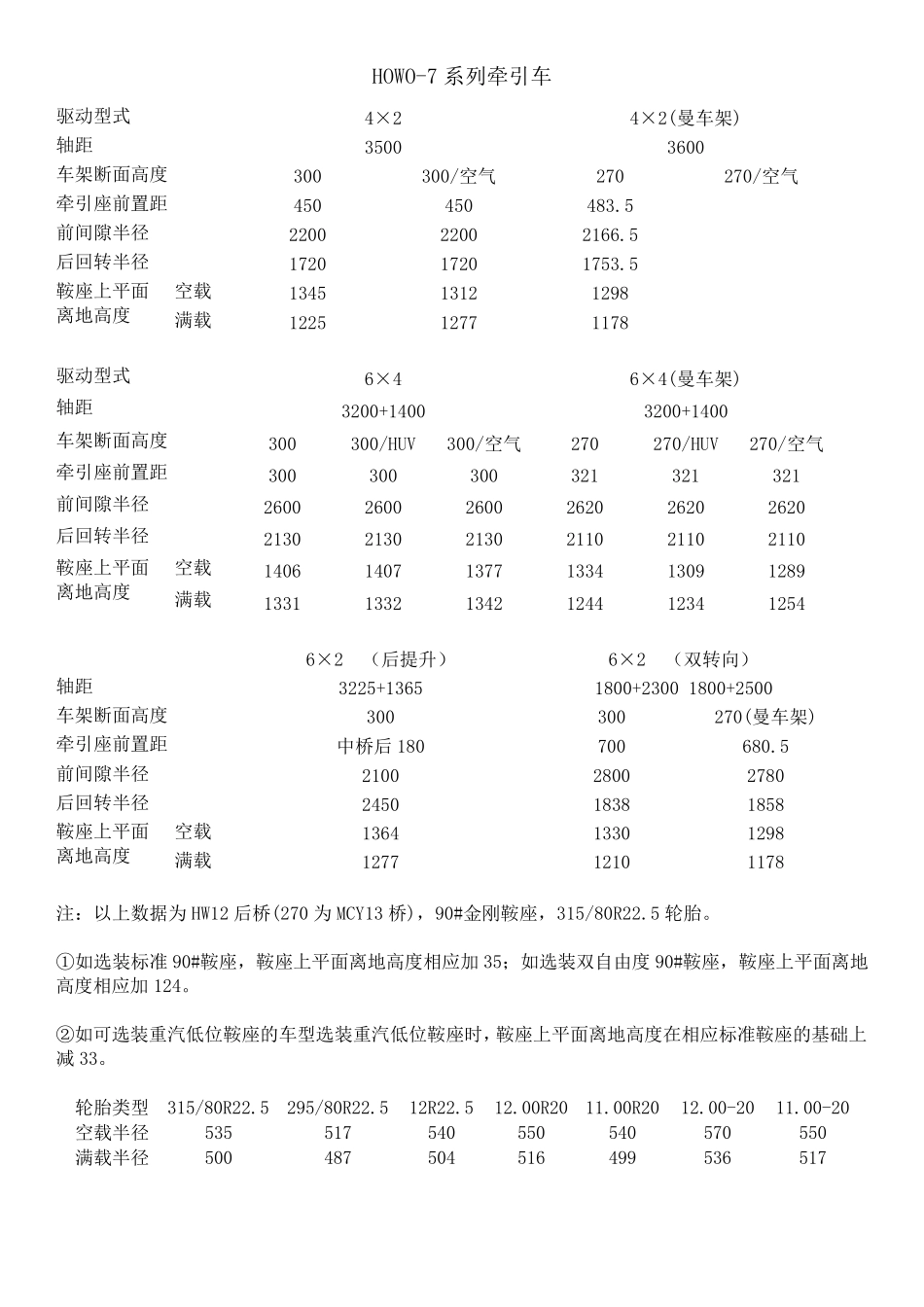

HOWO-7 系列牵引车 驱动型式 4×2 4×2(曼车架) 轴距 3500 3600 车架断面高度 300 300/空气 270 270/空气 牵引座前置距 450 450 483.5 前间隙半径 2200 2200 2166.5 后回转半径 1720 1720 1753.5 鞍座上平面 离地高度 空载 1345 1312 1298 满载 1225 1277 1178 驱动型式 6×4 6×4(曼车架) 轴距 3200+1400 3200+1400 车架断面高度 300 300/HUV 300/空气270 270/HUV 270/空气牵引座前置距 300 300 300 321 321 321 前间隙半径 2600 2600 2600 2620 2620 2620 后回转半径 2130 2130 2130 2110 2110 2110 鞍座上平面 离地高度 空载 1406 1407 1377 1334 1309 1289 满载 1331 1332 1342 1244 1234 1254 6×2 （后提升） 6×2 （双转向） 轴距 3225+1365 1800+2300 1800+2500 车架断面高度 300 300 270(曼车架) 牵引座前置距 中桥后 180 700 680.5 前间隙半径 2100 2800 2780 后回转半径 2450 1838 1858 鞍座上平面 离地高度 空载 1364 1330 1298 满载 1277 1210 1178 注：以上数据为 HW12 后桥(270 为 MCY13 桥)，90#金刚鞍座，315/80R22.5 轮胎。 ①如选装标准 90#鞍座，鞍座上平面离地高度相应加 35；如选装双自由度 90#鞍座，鞍座上平面离地高度相应加 124。 ②如可选装重汽低位鞍座的车型选装重汽低位鞍座时，鞍座上平面离地高度在相应标准鞍座的基础上减 33。 轮胎类型 315/80R22.5 295/80R22.512R22.512.00R2011.00R20 12.00-20 11.00-20空载半径 535 517 540 550 540 570 550 满载半径 500 487 504 516 499 536 517 HOWO-7 系列CNG 牵引车 驱动型式 4×2 6×4 轴距 3800 3825＋1350 3800＋1400 车架断面高度 300 270(曼车架) 300 270(曼车架) 牵引座前置距 450 483.5 300 321 前间隙半径 1963 1688.5 2365 2139 后回转半径 2200 2220 2080 2100 鞍座上平面 离地高度 空载 1367 1300 1421 1351 满载 1261 1194 1346 1275 HOWO-7 系列LNG 牵引车 驱动型式 4×2 6×4 轴距 4200 3800＋1350 3800＋1400 车架断面高度 300 270(曼车架) 300 270(曼车架) 牵引座前置距 450 483.5 300 321 前间隙半径 1718 1666.5 2150 2129 后回转半径 2200 1685 2080 2100 鞍座上平面离地高度 空载 1367 1300 1421 1351 ...
