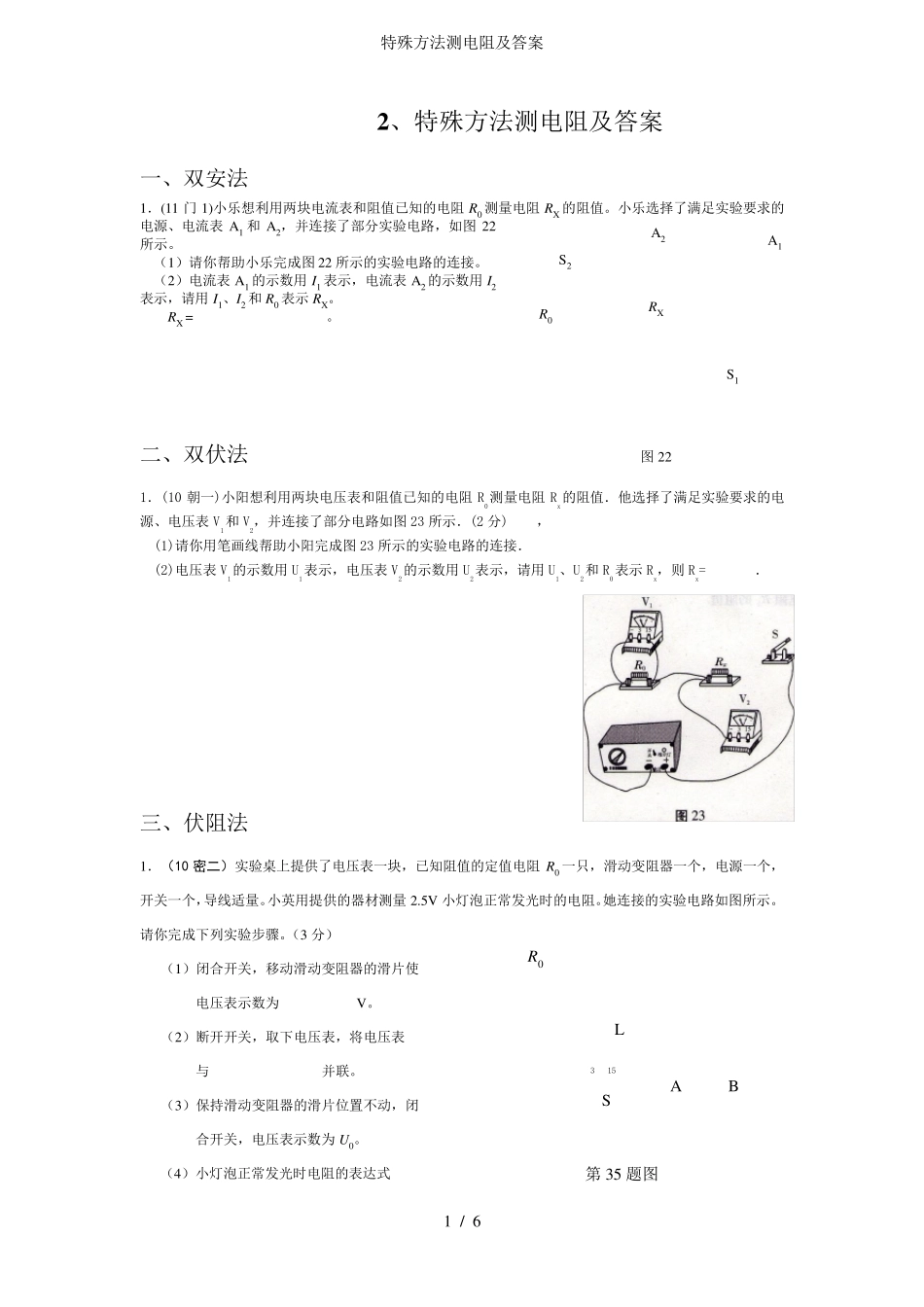

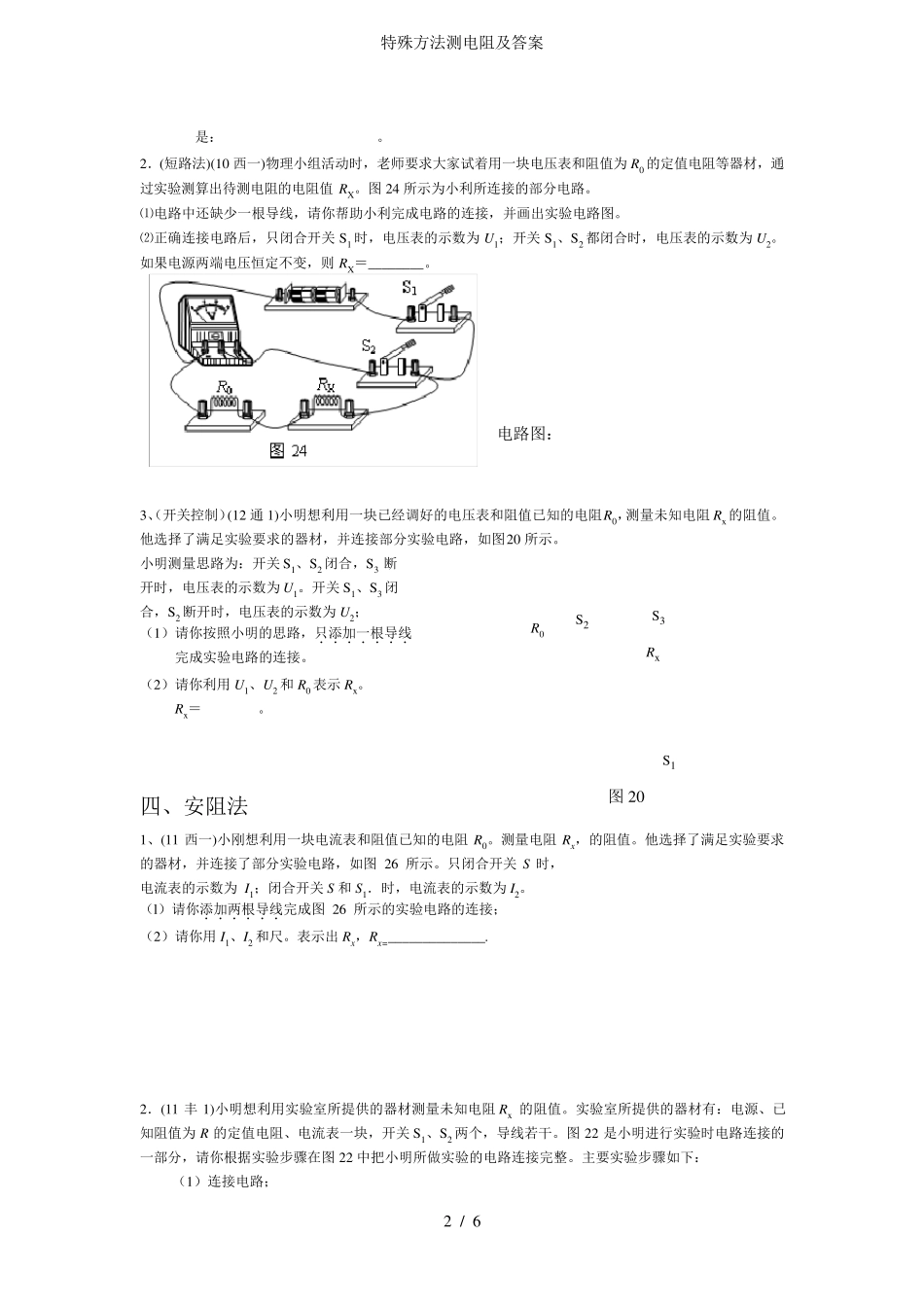

特殊方法测电阻及答案 1 / 6 2 、特殊方法测电阻及答案 一、双安法 1．(11 门 1)小乐想利用两块电流表和阻值已知的电阻R0 测量电阻RX 的阻值。小乐选择了满足实验要求的电源、电流表 A1 和 A2，并连接了部分实验电路，如图 22所示。 （1）请你帮助小乐完成图 22 所示的实验电路的连接。 （2）电流表 A1 的示数用 I1 表示，电流表 A2 的示数用 I2表示，请用 I1、I2 和 R0 表示 RX。 RX = 。 二、双伏法 1．(10 朝一)小阳想利用两块电压表和阻值已知的电阻R0测量电阻Rx的阻值．他选择了满足实验要求的电源、电压表 V1和 V2，并连接了部分电路如图 23 所示．(2 分) ， (1)请你用笔画线帮助小阳完成图 23 所示的实验电路的连接． (2)电压表 V1的示数用 U1表示，电压表 V2的示数用 U2表示，请用 U1、U2和 R0表示 Rx，则 Rx= ． 三、伏阻法 1．（10 密二）实验桌上提供了电压表一块，已知阻值的定值电阻R0 一只，滑动变阻器一个，电源一个，开关一个，导线适量。小英用提供的器材测量 2.5V 小灯泡正常发光时的电阻。她连接的实验电路如图所示。请你完成下列实验步骤。（3 分） （1）闭合开关，移动滑动变阻器的滑片使 电压表示数为 V 。 （2）断开开关，取下电压表，将电压表 与 并联。 （3）保持滑动变阻器的滑片位置不动，闭 合开关，电压表示数为 U 0。 （4）小灯泡正常发光时电阻的表达式 图 22 S2 A2 R0 A1 RX S1 第 35 题图 S R0 A B L 3 15 特殊方法测电阻及答案 2 / 6 Rx R0 S2 S3 图20 S1 是： 。 2．(短路法)(10 西一)物理小组活动时，老师要求大家试着用一块电压表和阻值为R0 的定值电阻等器材，通过实验测算出待测电阻的电阻值RX。图24 所示为小利所连接的部分电路。 ⑴电路中还缺少一根导线，请你帮助小利完成电路的连接，并画出实验电路图。 ⑵正确连接电路后，只闭合开关 S1 时，电压表的示数为U1；开关 S1、S2 都闭合时，电压表的示数为U2。如果电源两端电压恒定不变，则 RX＝________。 3、（开关控制）(12 通1)小明想利用一块已经调好的电压表和阻值已知的电阻R0，测量未知电阻Rx 的阻值。他选择了满足实验要求的器材，并连接部分实验电路，如图20 所示。 小明测量思路为：开关 S1、S2 闭合，S3 断 开时，电压表的示数为U1。开关 S1、S3 闭 合，S2 断开时，电压表的示数为U2； （1）请你按照小明...
