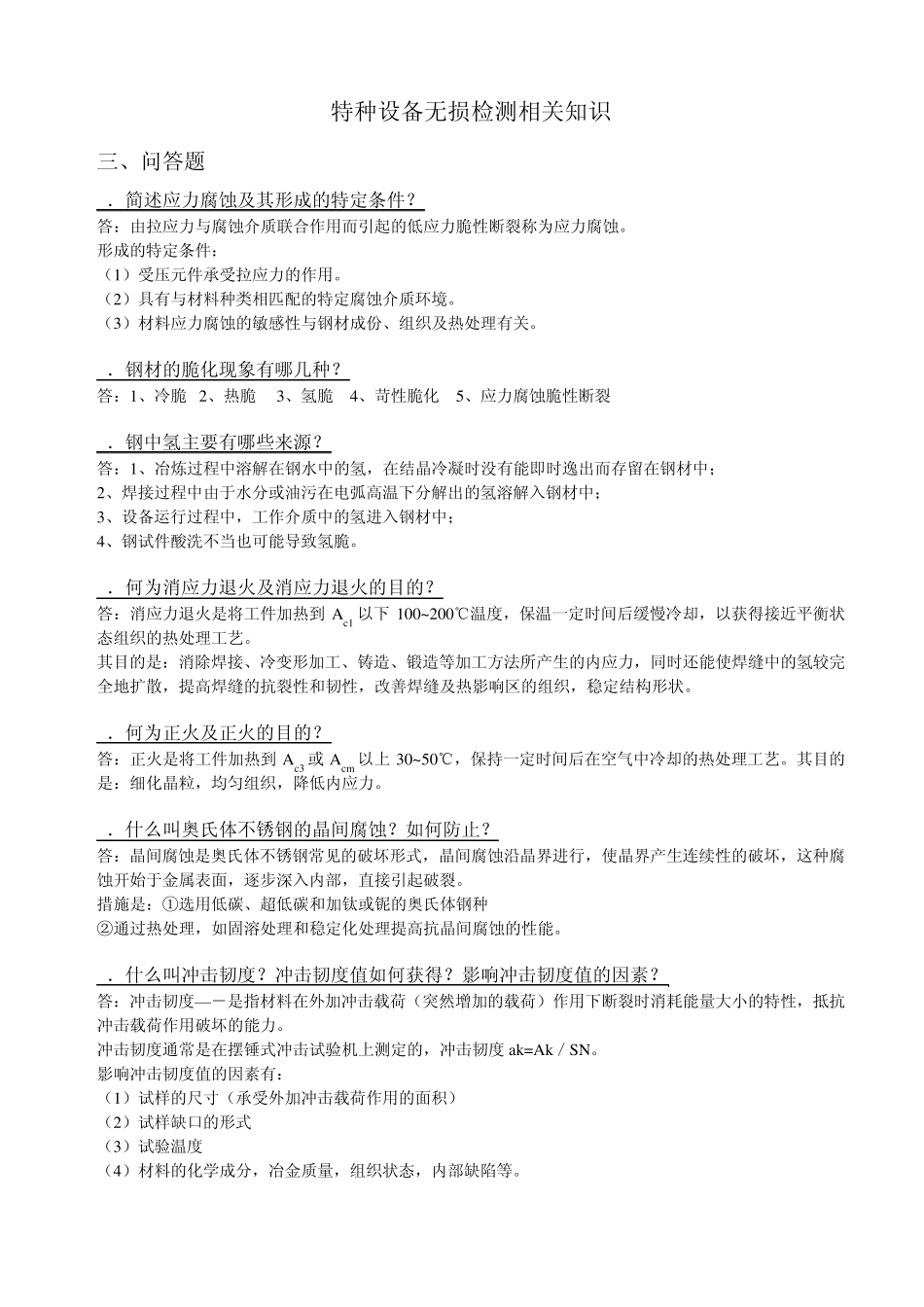

特种设备无损检测相关知识 三、问答题 1．简述应力腐蚀及其形成的特定条件？ 答：由拉应力与腐蚀介质联合作用而引起的低应力脆性断裂称为应力腐蚀。 形成的特定条件： （1）受压元件承受拉应力的作用。 （2）具有与材料种类相匹配的特定腐蚀介质环境。 （3）材料应力腐蚀的敏感性与钢材成份、组织及热处理有关。 2．钢材的脆化现象有哪几种？ 答：1、冷脆 2、热脆 3、氢脆 4、苛性脆化 5、应力腐蚀脆性断裂 3．钢中氢主要有哪些来源？ 答：1、冶炼过程中溶解在钢水中的氢，在结晶冷凝时没有能即时逸出而存留在钢材中； 2、焊接过程中由于水分或油污在电弧高温下分解出的氢溶解入钢材中； 3、设备运行过程中，工作介质中的氢进入钢材中； 4、钢试件酸洗不当也可能导致氢脆。 4．何为消应力退火及消应力退火的目的？ 答：消应力退火是将工件加热到Ac1 以下 100~200℃温度，保温一定时间后缓慢冷却，以获得接近平衡状态组织的热处理工艺。 其目的是：消除焊接、冷变形加工、铸造、锻造等加工方法所产生的内应力，同时还能使焊缝中的氢较完全地扩散，提高焊缝的抗裂性和韧性，改善焊缝及热影响区的组织，稳定结构形状。 5．何为正火及正火的目的？ 答：正火是将工件加热到Ac3 或 Acm 以上 30~50℃，保持一定时间后在空气中冷却的热处理工艺。其目的是：细化晶粒，均匀组织，降低内应力。 6．什么叫奥氏体不锈钢的晶间腐蚀？如何防止？ 答：晶间腐蚀是奥氏体不锈钢常见的破坏形式，晶间腐蚀沿晶界进行，使晶界产生连续性的破坏，这种腐蚀开始于金属表面，逐步深入内部，直接引起破裂。 措施是：①选用低碳、超低碳和加钛或铌的奥氏体钢种 ②通过热处理，如固溶处理和稳定化处理提高抗晶间腐蚀的性能。 7．什么叫冲击韧度？冲击韧度值如何获得？影响冲击韧度值的因素？ 答：冲击韧度—－是指材料在外加冲击载荷（突然增加的载荷）作用下断裂时消耗能量大小的特性，抵抗冲击载荷作用破坏的能力。 冲击韧度通常是在摆锤式冲击试验机上测定的，冲击韧度 ak=Ak／SN。 影响冲击韧度值的因素有： （1）试样的尺寸（承受外加冲击载荷作用的面积） （2）试样缺口的形式 （3）试验温度 （4）材料的化学成分，冶金质量，组织状态，内部缺陷等。 8．何为奥氏体不锈钢的固溶处理？ 答：把铬镍奥氏体不锈钢加热到1050~1100℃，使碳在奥氏体中固溶，保温一定时间，然后快速冷却至 427℃以下，以获得均匀的奥氏体组织。其...
