特高压电流互感器

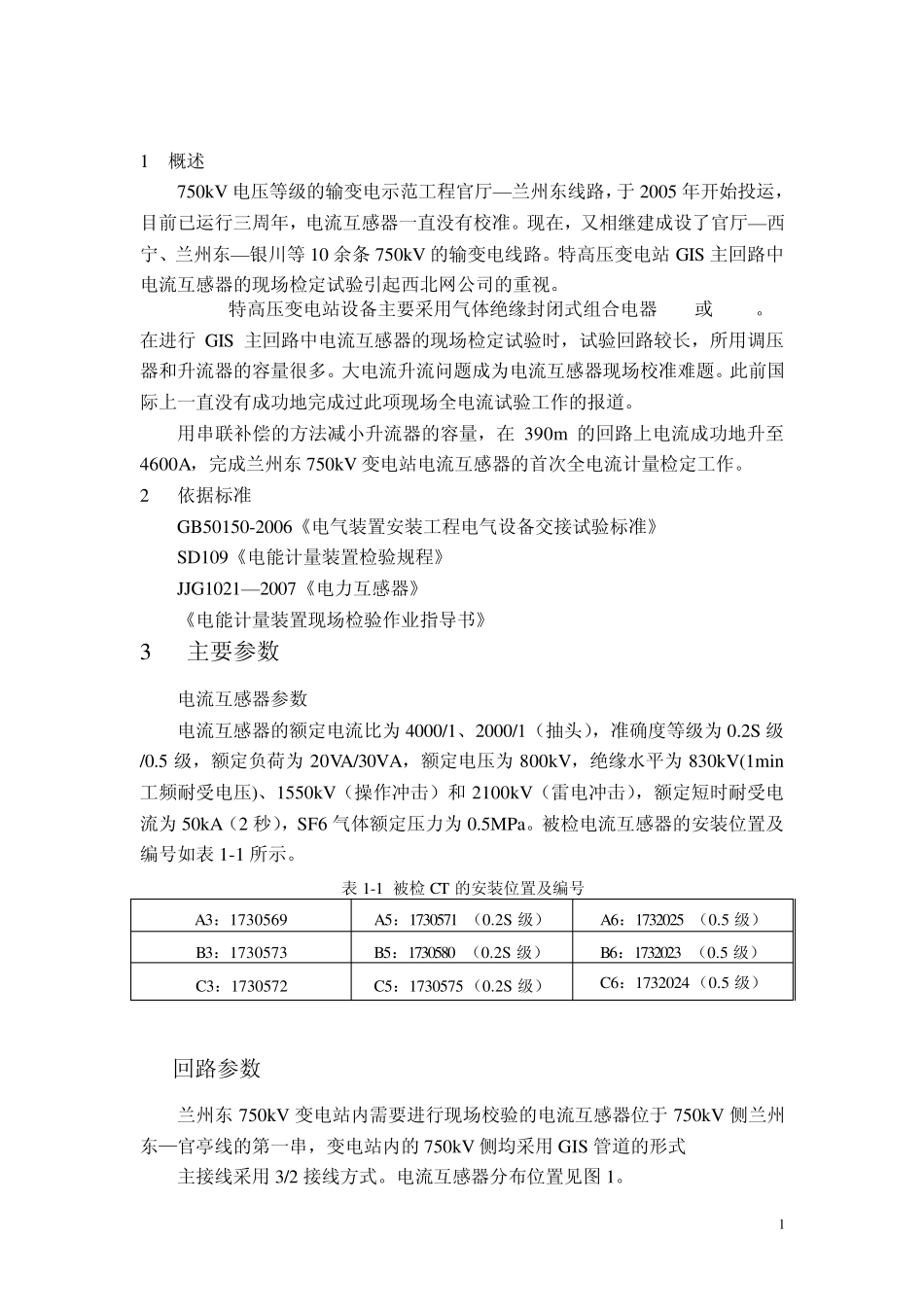

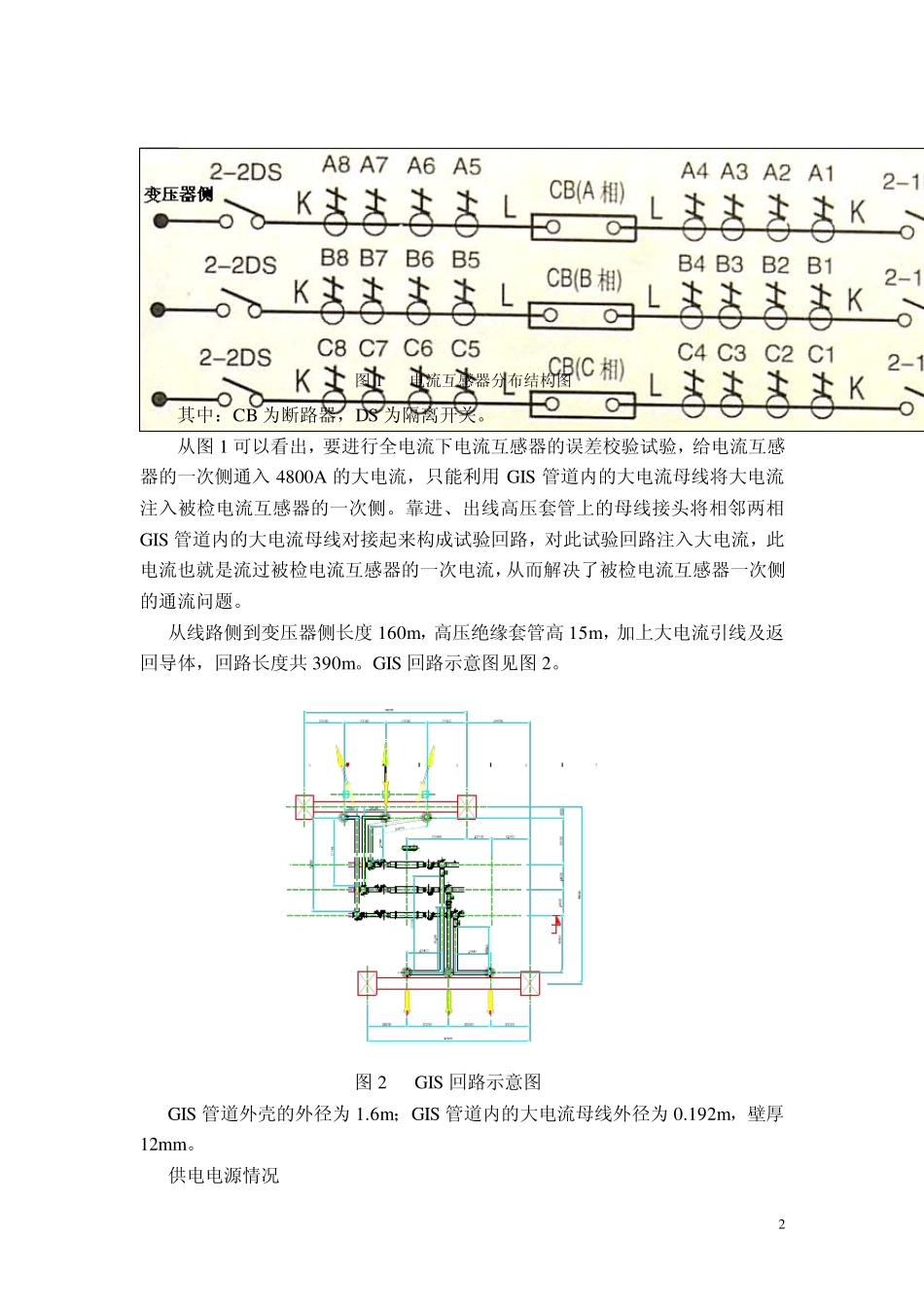

1 1 概述 750kV 电压等级的输变电示范工程官厅—兰州东线路，于 2005 年开始投运，目前已运行三周年，电流互感器一直没有校准。现在，又相继建成设了官厅—西宁、兰州东—银川等 10 余条 750kV 的输变电线路。特高压变电站 GIS 主回路中电流互感器的现场检定试验引起西北网公司的重视。 750kV特高压变电站设备主要采用气体绝缘封闭式组合电器 GIS或 HGIS。 在进行 GIS 主回路中电流互感器的现场检定试验时，试验回路较长，所用调压器和升流器的容量很多。大电流升流问题成为电流互感器现场校准难题。此前国际上一直没有成功地完成过此项现场全电流试验工作的报道。 用串联补偿的方法减小升流器的容量，在 390m 的回路上电流成功地升至4600A，完成兰州东 750kV 变电站电流互感器的首次全电流计量检定工作。 2 依据标准 GB50150-2006《电气装置安装工程电气设备交接试验标准》 SD109《电能计量装置检验规程》 JJG1021—2007《电力互感器》 《电能计量装置现场检验作业指导书》 3 主要参数 电流互感器参数 电流互感器的额定电流比为 4000/1、2000/1（抽头），准确度等级为 0.2S 级/0.5 级，额定负荷为 20VA/30VA，额定电压为 800kV，绝缘水平为 830kV(1min工频耐受电压)、1550kV（操作冲击）和 2100kV（雷电冲击），额定短时耐受电流为 50kA（2 秒），SF6 气体额定压力为 0.5MPa。被检电流互感器的安装位置及编号如表1-1 所示。 表1-1 被检 CT 的安装位置及编号 A3：1730569 A5：1730571 （0.2S 级） A6：1732025 （0.5 级） B3：1730573 B5：1730580 （0.2S 级） B6：1732023 （0.5 级） C3：1730572 C5：1730575（0.2S 级） C6：1732024（0.5 级） 回路参数 兰州东 750kV 变电站内需要进行现场校验的电流互感器位于 750kV 侧兰州东—官亭线的第一串，变电站内的 750kV 侧均采用 GIS 管道的形式 主接线采用 3/2 接线方式。电流互感器分布位置见图 1。 2 图1 电流互感器分布结构图 其中：CB 为断路器，DS 为隔离开关。 从图1 可以看出，要进行全电流下电流互感器的误差校验试验，给电流互感器的一次侧通入4800A 的大电流，只能利用GIS 管道内的大电流母线将大电流注入被检电流互感器的一次侧。靠进、出线高压套管上的母线接头将相邻两相GIS 管道内的大电流母线对接起来构成试验回路，对此试验回路注入大电流，此电流也就是流过被检电流互感器的一次电...
