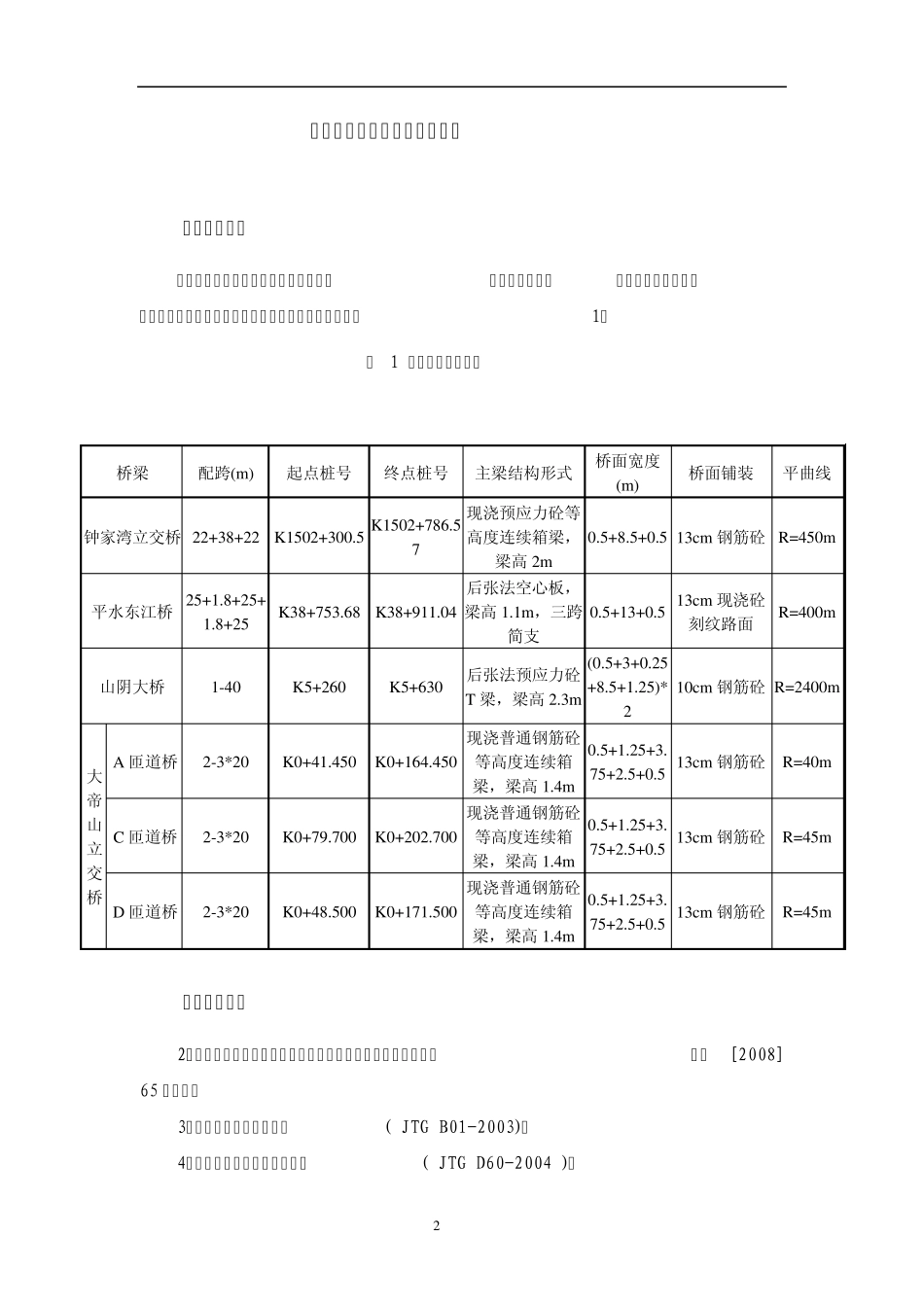

1 独柱墩桥梁的稳定性验算报告 2 独柱墩桥梁的稳定性验算报告 一、工程概况 本报告验算的桥梁包括钟家湾立交桥、大帝山立交桥、山阴大桥和平水东江大桥等桥梁中的各独柱墩桥梁。各座桥梁布置情况如表1： 表 1 各独柱桥梁布置表 二、验算依据 2、《关于要求对独柱式桥墩桥梁进行稳定性复核验算的通知》 浙交[2008] 65 号文件； 3、《公路工程技术标准》( JTG B01-2003)； 4、《公路桥涵设计通用规范》( JTG D60-2004 )； 桥梁 配跨(m ) 起点桩号 终点桩号 主梁结构形式 桥面宽度(m ) 桥面铺装 平曲线 钟家湾立交桥 22+38+22 K1502+300.5 K1502+786.57 现浇预应力砼等高度连续箱梁，梁高2m 0.5+8.5+0.5 13cm 钢筋砼 R=450m 平水东江桥 25+1.8+25+1.8+25 K38+753.68 K38+911.04 后张法空心板，梁高1.1m ，三跨简支 0.5+13+0.5 13cm 现浇砼刻纹路面 R=400m 山阴大桥 1-40 K5+260 K5+630 后张法预应力砼T 梁，梁高2.3m (0.5+3+0.25+8.5+1.25)*2 10cm 钢筋砼 R=2400m 大帝山立交桥 A 匝道桥 2-3*20 K0+41.450 K0+164.450 现浇普通钢筋砼等高度连续箱梁，梁高1.4m 0.5+1.25+3.75+2.5+0.5 13cm 钢筋砼 R=40m C 匝道桥 2-3*20 K0+79.700 K0+202.700 现浇普通钢筋砼等高度连续箱梁，梁高1.4m 0.5+1.25+3.75+2.5+0.5 13cm 钢筋砼 R=45m D 匝道桥 2-3*20 K0+48.500 K0+171.500 现浇普通钢筋砼等高度连续箱梁，梁高1.4m 0.5+1.25+3.75+2.5+0.5 13cm 钢筋砼 R=45m 3 5、《公路钢筋混凝土及预应力钢筋混凝土桥涵设计规范》(JTG D62-2004)； 6、《公路桥梁地基与基础设计规范》( JTG D63-2007 )； 7、《公路桥涵施工技术规范》(JTJ041-2000)； 8、《公路工程基本建设项目设计文件编制办法》(2007)； 9、《预应力混凝土结构用碳素钢丝》(YB255-64)。 三、各桥的计算 （一）钟家湾立交桥 1、主要技术标准 （ 1）设计荷载：汽-20 级，挂-100；本报告验算时取公路I 级荷载； （ 2）设计车速: 6 0/km h ； （ 3）桥梁横断面：0.5m（防撞护栏）+8.5m（行车道）+0.5m（防撞护栏）； （ 4） 本桥平面设计线位于R=450m 的圆曲线上，由于需要跨老104 国道，为保证通车要求采用22+38+22m 的预应力砼连续箱梁，下部为独柱式桥墩。 2、主要材料 （ 1）混凝土： 箱梁砼：C50 混凝土； 桥墩和墩帽砼：C40 混凝土 桥面铺装：13cm 厚钢筋砼； ...
