公差与配合基础知识

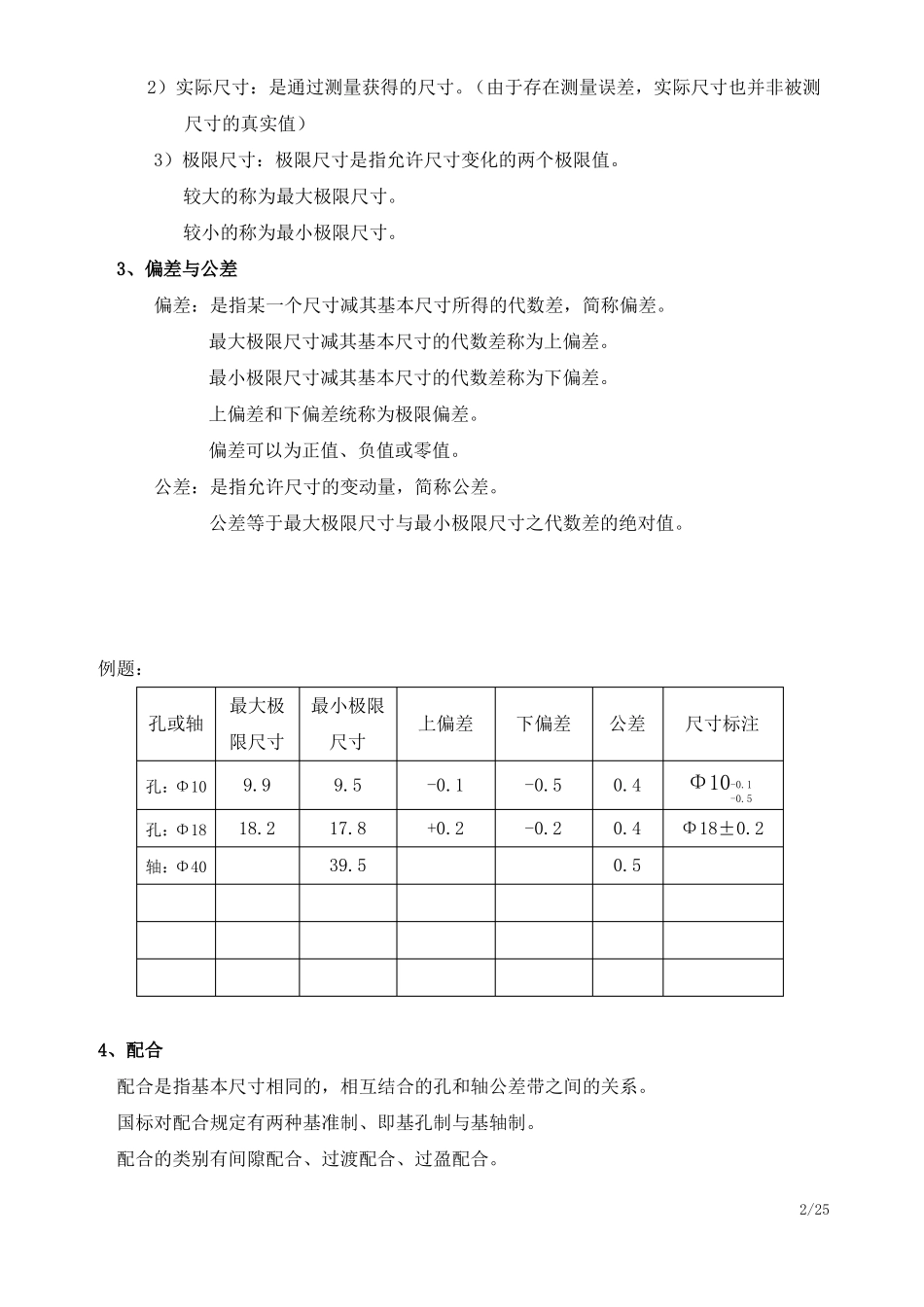

公差与配合基础知识第一章 极限与配合概述极限与配合国家标准包括：GB/T 1800.1—1997 《极限与配合 基础 第 1 部分：词汇》GB/T 1800.2—1998 《极限与配合 基础 第 2 部分：公差、偏差和配合的基本规定》GB/T 1800.3—1998 《极限与配合 基础 第 3 部分：标准公差和基本偏差数值表》GB/T 1800.4—1999 《极限与配合标准公差等级和孔、轴的极限偏差表》GB/T 1801—1999《极限与配合公差带的配合和选择》GB/T 1803—1979《极限与配合尺寸至 18mm 孔 轴公差带》GB/T 1804—2000《一般公差 线性尺寸未注公差》现行国家标准《极限与配合》的基本结构包括公差与配合、测量和检验两部分。公差与配合部分包括公差制和配合制，是对工件极限偏差的规定；测量与检验部分包括检验制与量规制，是作为公差与配合的技术保证。两部分合起来形成一个完整的公差制体系。第一节 基本术语以及定义一、术语与定义： GB/T 1800.1-1997《极限与配合 基础 第 1 部分：词汇》确定了极限与配合的基本术语1、孔和轴1）孔 通常指工件的圆柱形内表面，也包括非圆柱形内表面（由两平行平面或切面形成的包容面）。2）轴 通常指工件的圆柱形外表面，也包括非圆柱形外表面（由两平行平面或切面形成的被包容面）。2、尺寸：用特定单位表示线性尺寸值的数值。1）基本尺寸：是设计给定的尺寸。（基本尺寸是设计零件时根据使用要求，通过刚度、强度计算或结构等方面的考虑，并按标准直径或标准长度圆整后所给定的尺寸。它是计算极限尺寸和极限偏差的起始尺寸。）1/252）实际尺寸：是通过测量获得的尺寸。（由于存在测量误差，实际尺寸也并非被测尺寸的真实值）3）极限尺寸：极限尺寸是指允许尺寸变化的两个极限值。较大的称为最大极限尺寸。较小的称为最小极限尺寸。3、偏差与公差偏差：是指某一个尺寸减其基本尺寸所得的代数差，简称偏差。最大极限尺寸减其基本尺寸的代数差称为上偏差。最小极限尺寸减其基本尺寸的代数差称为下偏差。上偏差和下偏差统称为极限偏差。偏差可以为正值、负值或零值。公差：是指允许尺寸的变动量，简称公差。公差等于最大极限尺寸与最小极限尺寸之代数差的绝对值。例题：孔或轴最大极最小极限限尺寸尺寸上偏差下偏差公差尺寸标注孔：Φ109.99.5-0.1-0.50.4Φ10-0.1-0.5孔：Φ1818.217.8+0.2-0.20.4Φ18±0.2轴：Φ4039.50.54、配合配合是指基本尺寸相同的，相互结合的孔和轴公差带之间的关系。国标对配合规定有两种...
