内进流网板格栅技术描述2017年

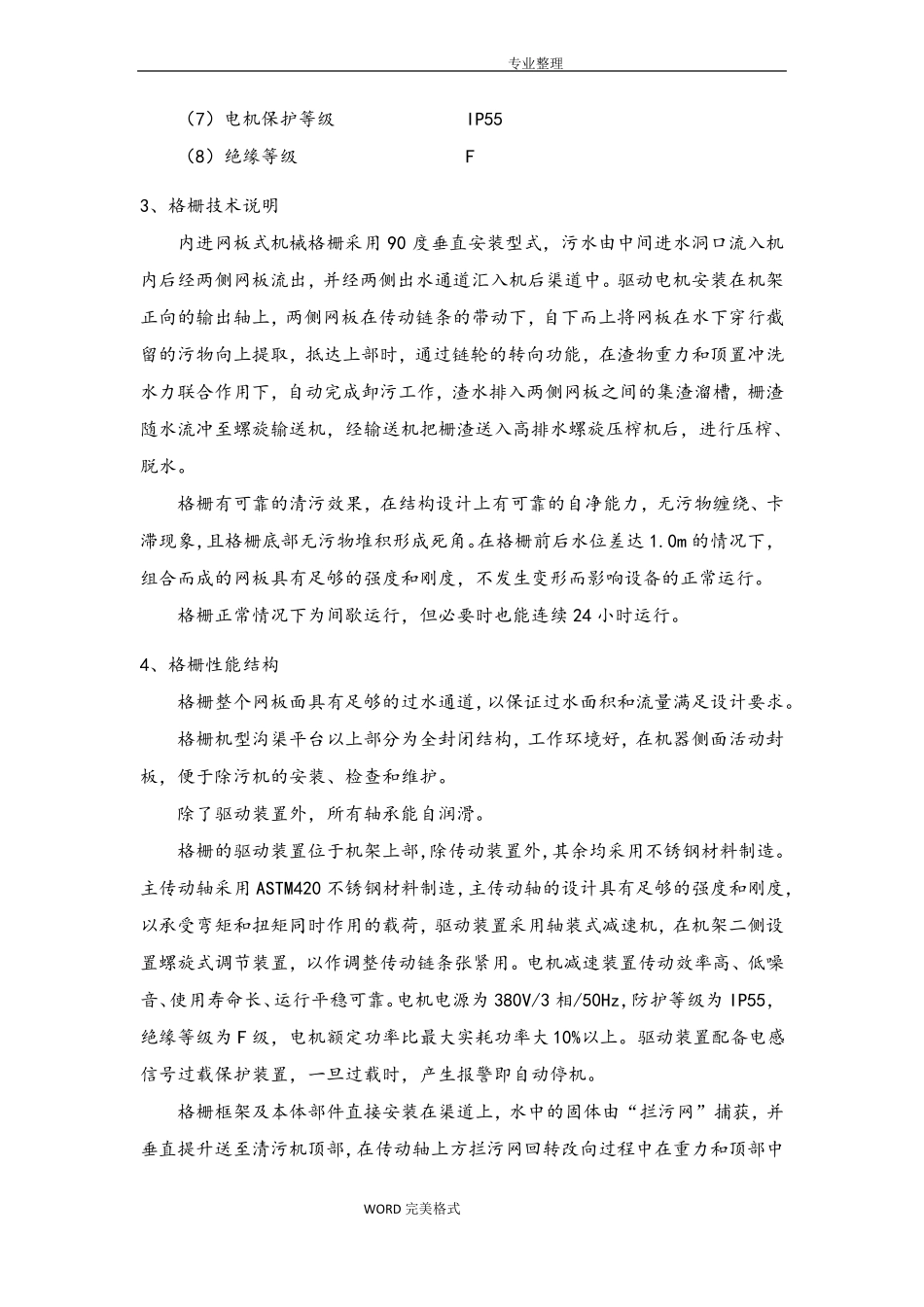

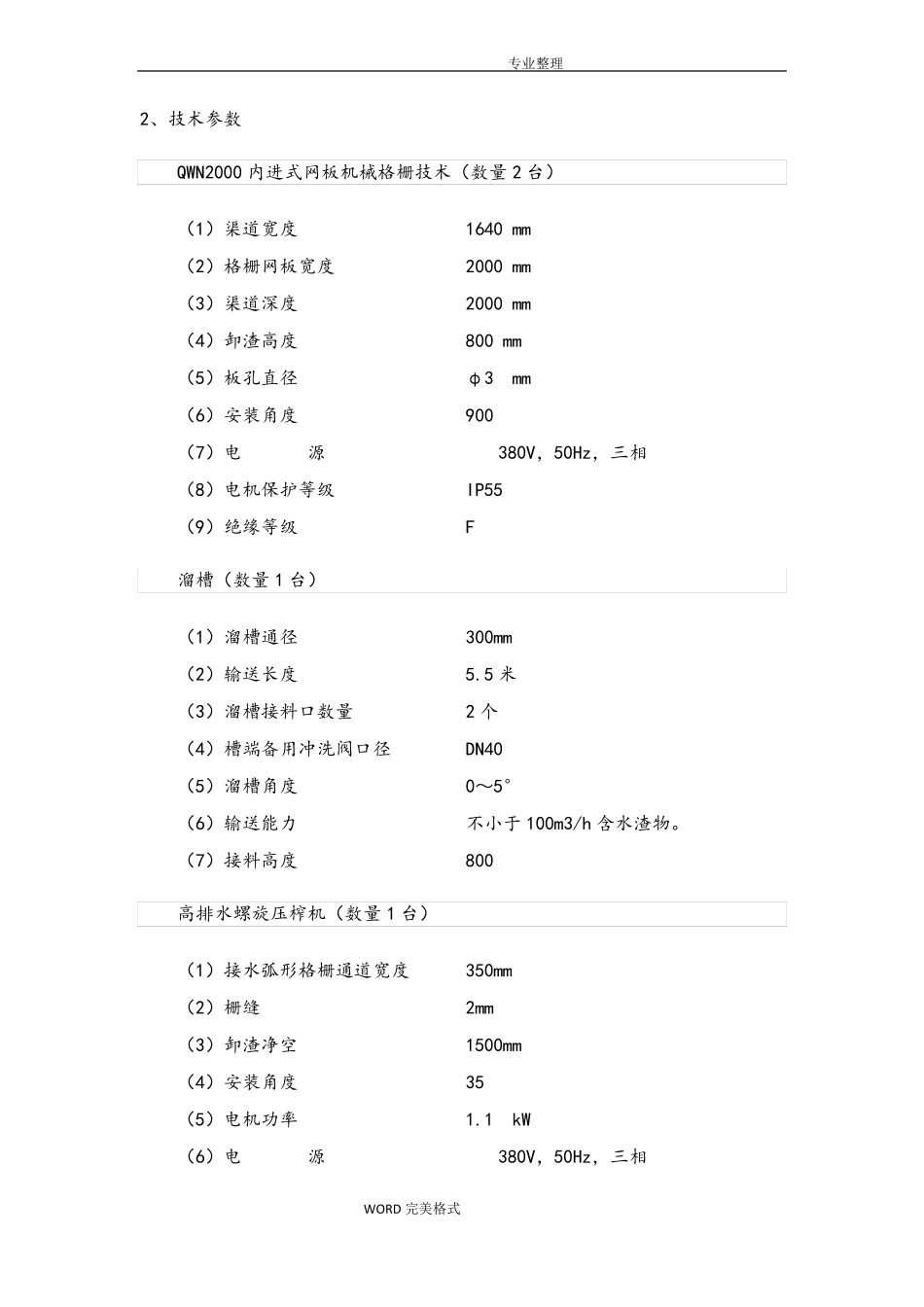

专业整理技术规范及描述内进式网板机械格栅及其配套设备1、供货范围序号1名称技术参数单位数量细格栅QWN2000 型内进流式网板细格栅渠宽 1640mm，网板宽度 2000mm，垂直安装，渠台高 2.0m，水深 1.7m，孔眼 3mm，1.7kw，SS304B=300mm，SS304YCJ300 型螺旋压榨机螺旋直径=300mm，SS304Q=32.0m³ /h，H＝80m，N=11kW配管道及冲洗系统附件Q=1.8m³ /h，H＝100bar，N=7.5kW配管道及冲洗系统附件格栅厂家配套12m³ ，含进水遥控浮球阀 DN100台21.1附属设备：溜槽高排水螺旋11.2压榨机1.31.41.5中压冲洗水泵高压冲洗泵电控柜台1台台21台11．6不锈钢水箱我公司提供保证设备安全、稳定、可靠运行的全套设备、辅助及安装连接附件，并负责安装指导、调试及试运行等工作。设备主要组成部分及供货范围（不限于此）：装配完整的内进式网板机械格栅机（包括格栅框架及本体、截污网、驱动装置、导流挡水板与密封、过载保护装置等）溜槽高排水螺旋压榨机中压冲洗水泵高压冲洗水泵现场配电控制箱所有连接附件、地脚螺栓WORD 完美格式专业整理2、技术参数QWN2000 内进式网板机械格栅技术（数量 2 台）（1）渠道宽度1640 mm2000 mm2000 mm800 mmφ3mm900380V，50Hz，三相（2）格栅网板宽度（3）渠道深度（4）卸渣高度（5）板孔直径（6）安装角度（7）电源（8）电机保护等级（9）绝缘等级溜槽（数量 1 台）（1）溜槽通径（2）输送长度IP55F300mm5.5 米2 个DN400～5°不小于 100m3/h 含水渣物。800（3）溜槽接料口数量（4）槽端备用冲洗阀口径（5）溜槽角度（6）输送能力（7）接料高度高排水螺旋压榨机（数量 1 台）（1）接水弧形格栅通道宽度（2）栅缝350mm2mm1500mm351.1kW380V，50Hz，三相（3）卸渣净空（4）安装角度（5）电机功率（6）电源WORD 完美格式专业整理（7）电机保护等级（8）绝缘等级3、格栅技术说明IP55F内进网板式机械格栅采用 90 度垂直安装型式，污水由中间进水洞口流入机内后经两侧网板流出，并经两侧出水通道汇入机后渠道中。驱动电机安装在机架正向的输出轴上，两侧网板在传动链条的带动下，自下而上将网板在水下穿行截留的污物向上提取，抵达上部时，通过链轮的转向功能，在渣物重力和顶置冲洗水力联合作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣溜槽，栅渣随水流冲至螺旋输送机，经输送机把栅渣送入高排水螺旋压榨机后，进行压榨、脱水。格栅有可靠的清污效果，在结构设计上有可靠的自净能力，无污物缠...
