冲孔灌注桩施工技术交底

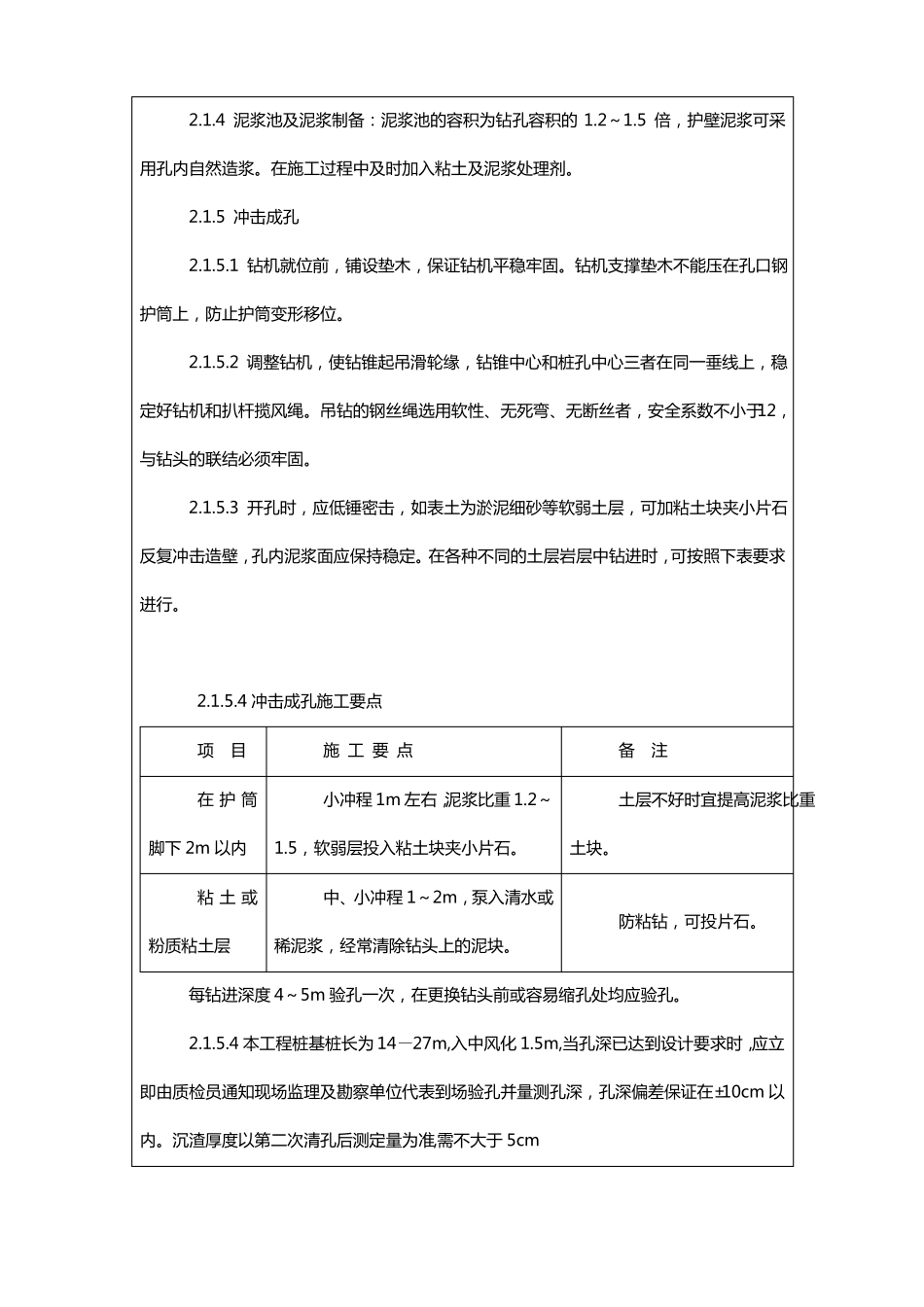

施工技术交底编号：工程名称施工单位交底部位交底内容：1、施工准备1.1 主要机具：冲孔桩机、泥浆泵、交流电焊机、Ф250 导管、测绳、全站仪、经纬仪、水准仪等。1.2 作业条件：1.2.1 场地地面障碍物处理完毕，施工用临时设施准备就绪。1.2.2 根据施工图纸放样出桩位点，并经过复核。2、施工工艺2.1 工艺流程：冲孔灌注桩施工流程4#桥台红鼎高尔夫社区一号桥梁工程重庆市基础工程有限公司交底日期2012-4-18平整场地桩位放样护筒制作埋设护筒钻机就位钻进成孔一次清孔成孔检测安放钢筋笼二次清孔测沉渣测量控制网建立平整度、垂直度检查泥浆循环钢筋笼制作安装导管浇筑混凝土桩基移位导管拼装、检查2.1.1 场地准备：施工前对场地进行清理、平整，为冲孔作业提供工作平台，统一规划设置泥浆池、沉淀池，采用机械开挖，并做好浆池围护。2.1.2 测量放样：在施工技术人员的指导协助下，测量人员根据施工图纸精确放样出孔位，复查无误后方可进行安放桩机及埋设护筒。2.1.3 埋设护筒：护筒采用 4～8mm 厚钢板护筒。护筒内径应比冲击头直径大于 100㎜，其上部宜开设 1～2 个溢浆孔。护筒底部的埋设深度应超过杂填土埋藏深度20cm 以上。若遇易坍孔的土层时，宜加长护筒长度，以防护筒底脚悬空坍孔。护筒的顶端应高出地面100～150mm，护筒上口平面中心点应与设计桩位中心点尽可能重合，偏差不得大于50mm。。2.1.4 泥浆池及泥浆制备：泥浆池的容积为钻孔容积的 1.2～1.5 倍，护壁泥浆可采用孔内自然造浆。在施工过程中及时加入粘土及泥浆处理剂。2.1.5 冲击成孔2.1.5.1 钻机就位前，铺设垫木，保证钻机平稳牢固。钻机支撑垫木不能压在孔口钢护筒上，防止护筒变形移位。2.1.5.2 调整钻机，使钻锥起吊滑轮缘，钻锥中心和桩孔中心三者在同一垂线上，稳定好钻机和扒杆揽风绳。吊钻的钢丝绳选用软性、无死弯、无断丝者，安全系数不小于12，与钻头的联结必须牢固。2.1.5.3 开孔时，应低锤密击，如表土为淤泥细砂等软弱土层，可加粘土块夹小片石反复冲击造壁，孔内泥浆面应保持稳定。在各种不同的土层岩层中钻进时，可按照下表要求进行。2.1.5.4 冲击成孔施工要点项目在 护 筒脚下 2m 以内粘 土 或粉质粘土层施 工 要 点小冲程 1m 左右，泥浆比重 1.2～1.5，软弱层投入粘土块夹小片石。中、小冲程 1～2m，泵入清水或防粘钻，可投片石。稀泥浆，经常清除钻头上的泥块。备注土层不好时宜提高泥浆比重土块。每钻进深度 4～5m 验孔...
