冲孔灌注桩施工方案

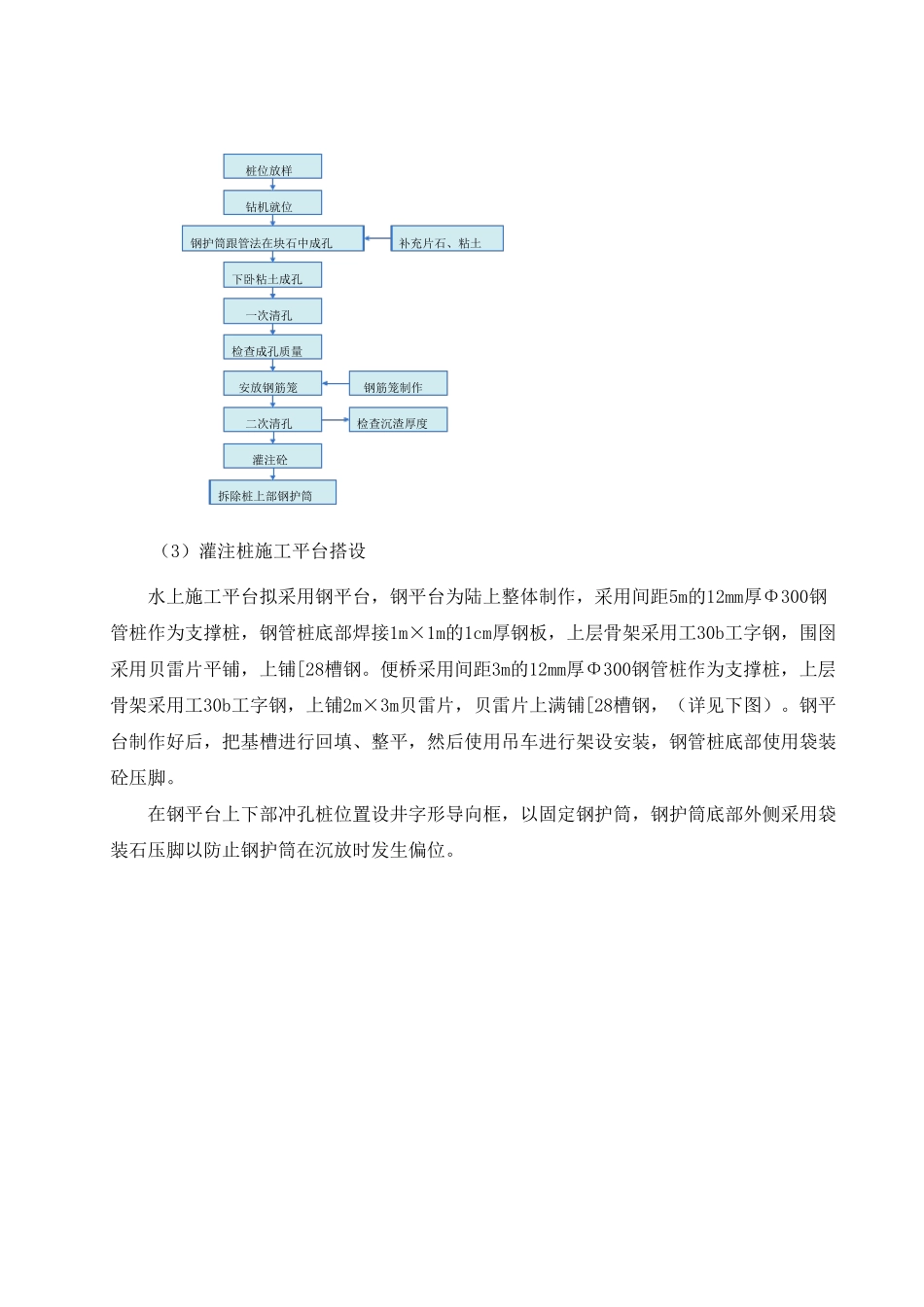

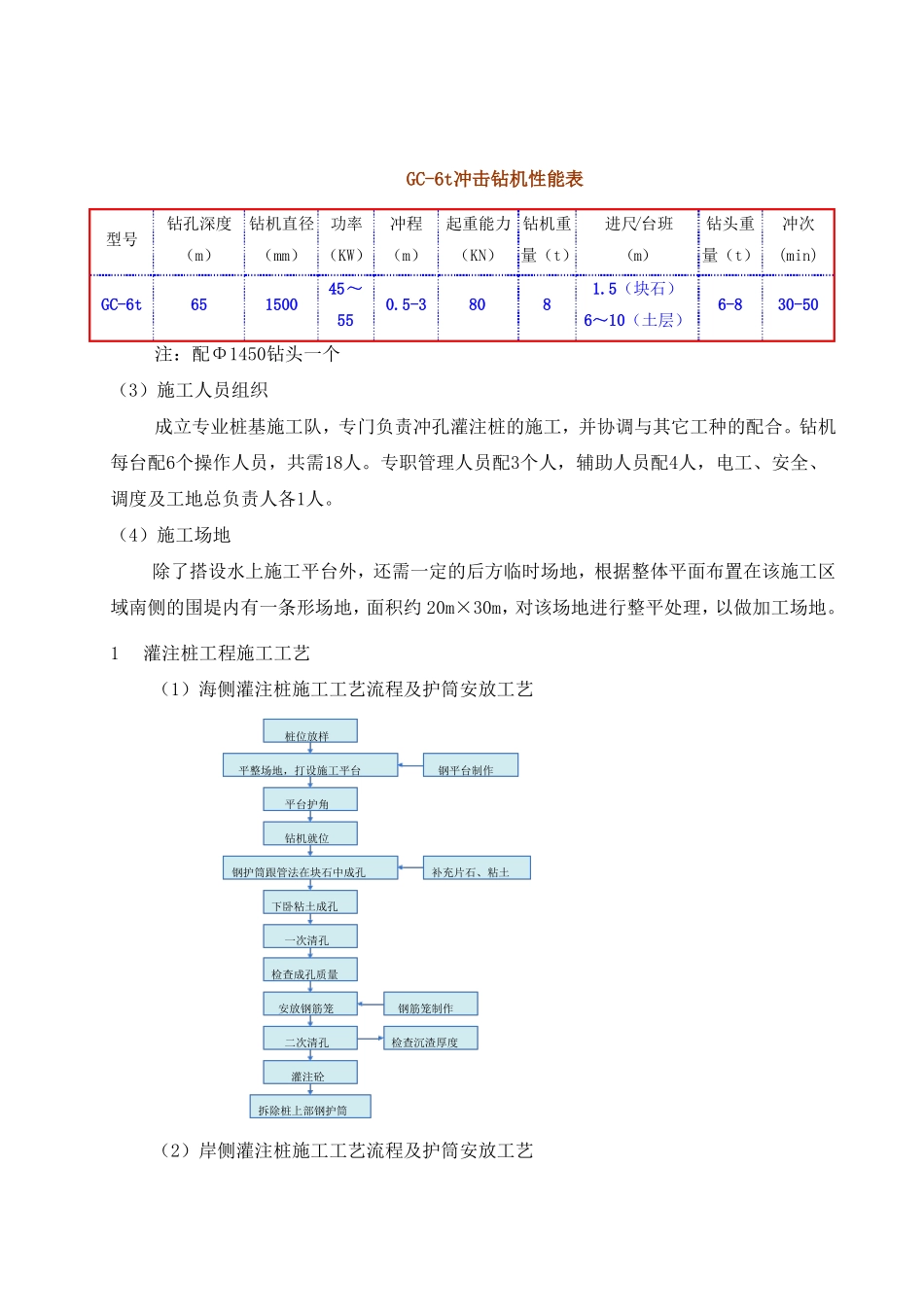

1. 冲孔灌注桩工程总体部署2. 总体考虑2.1.1. 本工程在抛石层中进行冲孔灌注桩的施工，我部准备借鉴我公司在建筑物工程、连云港旗台10万吨级氧化铝散化肥工程等成功的施工先例。方案编制借鉴这些工程的经验，再根据该工程的特点和实际情况进一步总结完善提高，精心组织、合理安排，确保该项目的施工满足总体施工进度和质量要求。2.1.2. 钻机进点后，按先陆上后水上的顺序进行施工，采取搭设水上施工钢平台的方式施工，平台在陆上拼接，用起重船或吊车起吊安放。冲孔采用GC- 6t冲击钻机，块石层采用护筒跟进法钻进工艺。钢筋笼在岸侧临时施工场地加工、成型并运至岸边，采用吊车进行安放，砼采用商品砼供给，使用冲击钻机上的卷扬机辅助砼灌注施工。工期、设备计划2.1.3. 引桥位于主体码头的连接段，引桥的尽快形成将对整个工程的施工带来很大的便利，是整个工程的陆上通道，非常关键，因此在进度安排上要优先考虑。这也需要投入足够的设备加以保证。2.1.4. 投入3台GC-6t冲击钻机（由于工期紧，2台同时使用，一台备用），每台钻机承担3根桩，计划每根桩需30个工作日。按此推算，需约90工作日，考虑灌注桩受沉桩、水抛块石、平台搭设等因素限制，计划施工工期为2011.03—2011.06，共需90天施工时间。冲孔灌注桩施工设备表序号1234设备名称GC- 6t冲击钻机汽车吊汽车泵钢筋加工设备能力和容量25t80 m /h3数量311套1套备注GC-6t冲击钻机性能表型号钻孔深度钻机直径功率（m）65冲程起重能力 钻机重（KN）量（t）808进尺/台班（m）1.5（块石）6～10（土层）钻头重冲次（mm）（KW）（m）150045～550.5-3量（t）(min)6-830-50GC-6t注：配Φ1450钻头一个（3）施工人员组织成立专业桩基施工队，专门负责冲孔灌注桩的施工，并协调与其它工种的配合。钻机每台配6个操作人员，共需18人。专职管理人员配3个人，辅助人员配4人，电工、安全、调度及工地总负责人各1人。（4）施工场地除了搭设水上施工平台外，还需一定的后方临时场地，根据整体平面布置在该施工区域南侧的围堤内有一条形场地，面积约 20m×30m，对该场地进行整平处理，以做加工场地。1灌注桩工程施工工艺（1）海侧灌注桩施工工艺流程及护筒安放工艺桩位放样平整场地，打设施工平台平台护角钻机就位钢护筒跟管法在块石中成孔下卧粘土成孔一次清孔检查成孔质量安放钢筋笼二次清孔灌注砼拆除桩上部钢护筒钢筋笼制作检查沉渣厚度补充片石、粘土钢平台制作（2）岸侧灌注桩施工工艺流程及护筒安...
