冷态风量标定调试报告

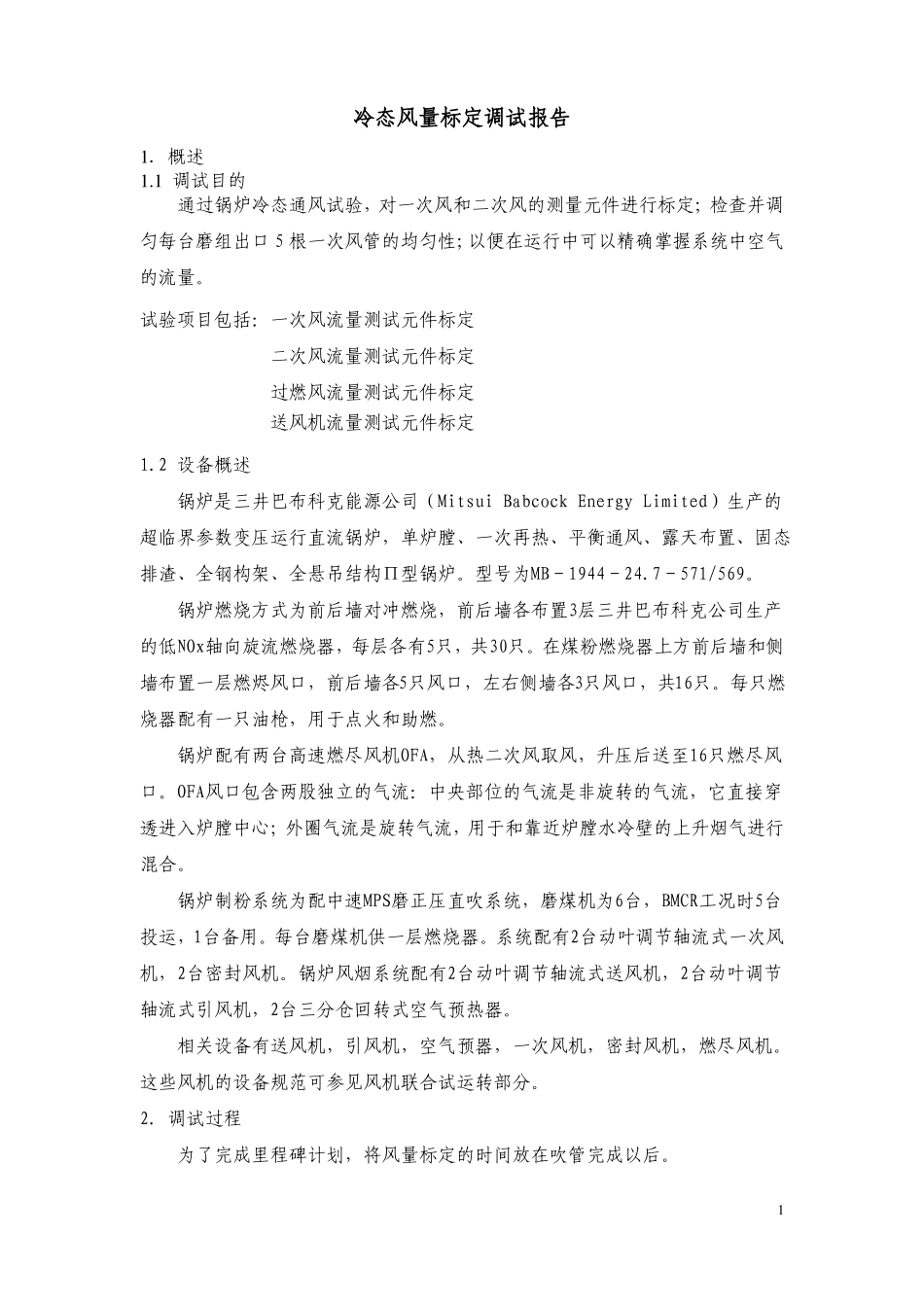

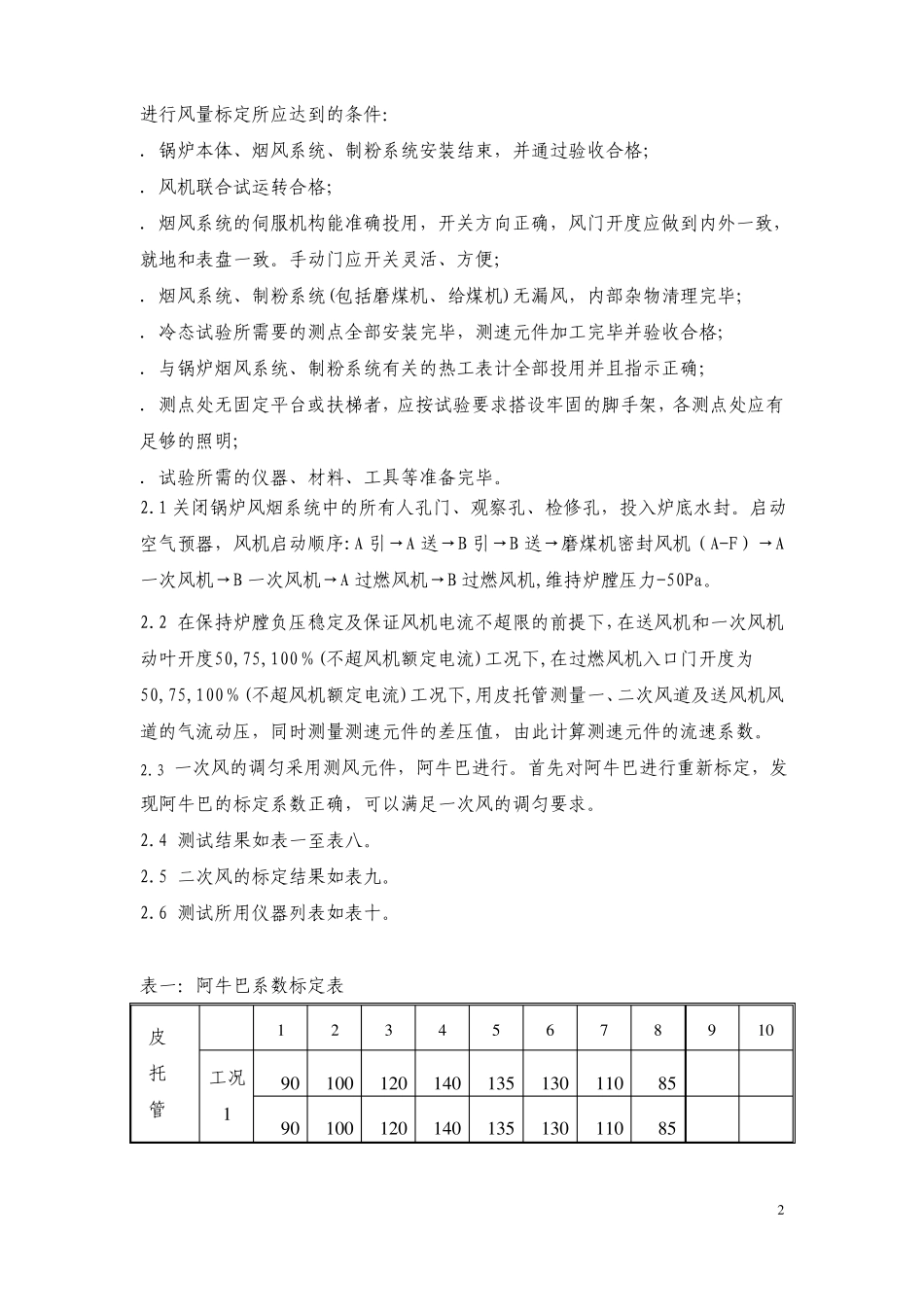

冷态风量标定调试报告1．概述1.1 调试目的通过锅炉冷态通风试验，对一次风和二次风的测量元件进行标定；检查并调匀每台磨组出口 5 根一次风管的均匀性；以便在运行中可以精确掌握系统中空气的流量。试验项目包括：一次风流量测试元件标定二次风流量测试元件标定过燃风流量测试元件标定送风机流量测试元件标定1.2 设备概述锅炉是三井巴布科克能源公司（Mitsui Babcock Energy Limited）生产的超临界参数变压运行直流锅炉，单炉膛、一次再热、平衡通风、露天布臵、固态排渣、全钢构架、全悬吊结构Π型锅炉。型号为MB－1944－24.7－571/569。锅炉燃烧方式为前后墙对冲燃烧，前后墙各布臵3层三井巴布科克公司生产的低NOx轴向旋流燃烧器，每层各有5只，共30只。在煤粉燃烧器上方前后墙和侧墙布臵一层燃烬风口，前后墙各5只风口，左右侧墙各3只风口，共16只。每只燃烧器配有一只油枪，用于点火和助燃。锅炉配有两台高速燃尽风机OFA，从热二次风取风，升压后送至16只燃尽风口。OFA风口包含两股独立的气流：中央部位的气流是非旋转的气流，它直接穿透进入炉膛中心；外圈气流是旋转气流，用于和靠近炉膛水冷壁的上升烟气进行混合。锅炉制粉系统为配中速MPS磨正压直吹系统，磨煤机为6台，BMCR工况时5台投运，1台备用。每台磨煤机供一层燃烧器。系统配有2台动叶调节轴流式一次风机，2台密封风机。锅炉风烟系统配有2台动叶调节轴流式送风机，2台动叶调节轴流式引风机，2台三分仓回转式空气预热器。相关设备有送风机，引风机，空气预器，一次风机，密封风机，燃尽风机。这些风机的设备规范可参见风机联合试运转部分。2．调试过程为了完成里程碑计划，将风量标定的时间放在吹管完成以后。1进行风量标定所应达到的条件：. 锅炉本体、烟风系统、制粉系统安装结束，并通过验收合格；. 风机联合试运转合格；. 烟风系统的伺服机构能准确投用，开关方向正确，风门开度应做到内外一致，就地和表盘一致。手动门应开关灵活、方便；. 烟风系统、制粉系统(包括磨煤机、给煤机)无漏风，内部杂物清理完毕；. 冷态试验所需要的测点全部安装完毕，测速元件加工完毕并验收合格；. 与锅炉烟风系统、制粉系统有关的热工表计全部投用并且指示正确；. 测点处无固定平台或扶梯者，应按试验要求搭设牢固的脚手架，各测点处应有足够的照明;. 试验所需的仪器、材料、工具等准备完毕。2.1 关闭锅炉风烟系统中的所有人孔门、观察孔、检修孔，投入炉底水封。启动空气预器，风...
