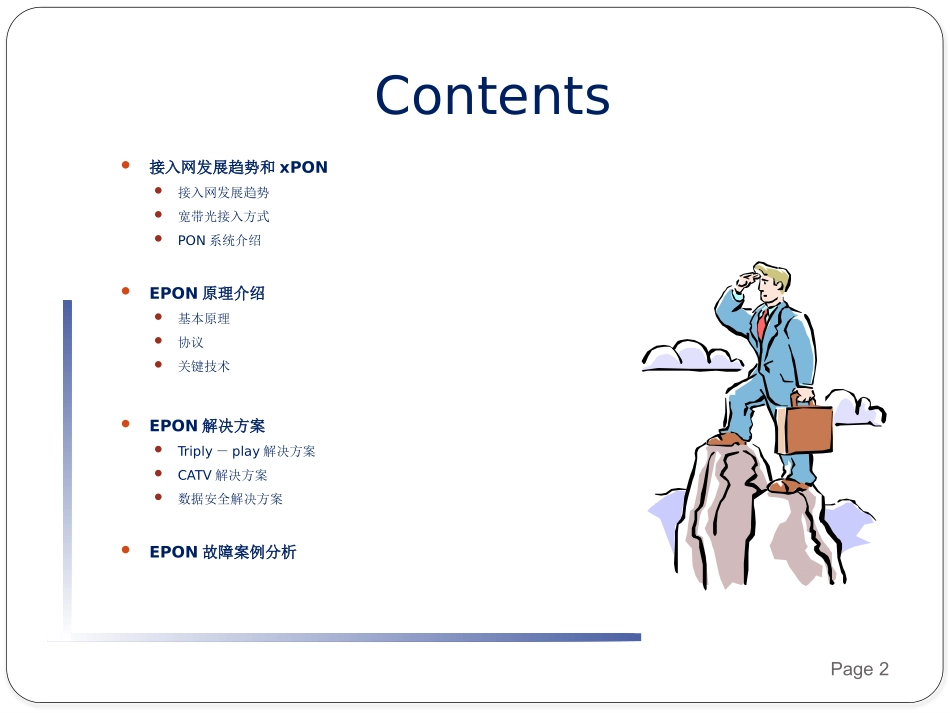

EPON技术原理及案例分析樊昊南京电信分公司网络操作维护中心ContentsPage2接入网发展趋势和xPON接入网发展趋势宽带光接入方式PON系统介绍EPON原理介绍基本原理协议关键技术EPON解决方案Triply－play解决方案CATV解决方案数据安全解决方案EPON故障案例分析Page3接入网发展趋势和xPON•接入网发展趋势•宽带光接入方式•PON系统介绍高带宽、全业务－未来接入网趋势Page4业务带宽需求数据下载2MbpsVoIP,videotelephonyandvideoconference1MbpsMusicondemand,multimediacontents2MbpsOn-lineGaming1MbpsSDDigitalTV（标清电视）3MbpsHDDigitalTV（高清电视）AdditionalTVchannels(i.e.2HDDTV)10Mbps20Mbps住宅业务需求预测Page5由单业务向多业务甚至全业务模式转化要求高带宽、高速率良好的上网体验用户数据安全保证DownstreamUpstream1HDTV,2SDTVsimultaneouslyamong200+channels16Mb/s50Kb/s1Gamingchannel256Kb/s256Kb/s2Voicecalls&Visio220Kb/s220Kb/sHighSpeedInternet3Mb/s512Kb/sTotal20Mb/s1Mb/s光进铜退－接入网发展趋势Page6•解决双绞线接入的带宽瓶颈，满足用户对高带宽业务的需求，如高清电视、实况转播等•解决双绞线接入长距离覆盖的问题，减少网络节点<1Mbps3M8M25M100MADSL/ADSL2+CopperBasedVDSL/ADSL2+CopperBasedPONFiberBased2002200320062010时间带宽互联网视频会议远程控制接入技术业务需求VoD标清电视视频会议Game实况TVVoDHDTV<3km<2km<1km~5km覆盖半径宽带光接入方式Page7OLTONTONTONUONU光纤光纤NTNT光纤金属线/无线金属线/无线光纤接入网FTTHFTTOFTTB/CFTTCab缩略语Page8FTTH：FiberToTheHome——光纤到户FTTO：FiberToTheOffice——光纤到办公室FTTB/C：FiberToTheBuilding/Curb——光纤到楼宇/分线盒FTTCab：FiberToTheCabinet——光纤到交接箱ONU：OpticalNetworkUnit——光网络单元ONT：OpticalNetworkTerminal——光网络终端狭义的FTTH指光纤向用户侧的进一步延伸，这时光纤已经进入用户住宅或办公室的室内，接入网内的分支段的光纤只连接一个用户。ITU认为FTTH从光纤端头的光电转换器到用户桌面不超过100m，从而无需再在金属线上安装电子接入系统，但不排除光电转换器和桌面终端之间使用宽带无线系统。狭义的FTTH对于商业用户还可以称为FTTO(fibertotheoffice)，当然，最极端的FTTH可以是FTTD(fibertothedesk)。广义的FTTH还可以是FTTP(fibertothepremise，光纤到用户所在地)，北美就一直采用这个术语，它包括FTTB(fibertothebuilding)、FTTC(fibertothecurb)以及狭义的FTTH。Page9WhatisPON?•PassiveOpticalNetworkOLTONUOpticalLineTerminalOpticalNetworkUnitPassiveOpticalSplitterPSTNInternetCATVONUONUPON是以点到多点为特征的单纤双向无源光网络；PON包括三个组件：OpticalLineTerminal(OLT),OpticalNetworkUnit(ONU)和OpticalDistributionNetwork（ODN）；ODN中的无源光分路器可以是一个或多个光分路器的级联。PassiveOpticalSplitterPON技术比较Tech.BPONEPONGPONWDM-PONBandwidth/Wavelength(Mbps/nm)US155/13101250/13101244/1310125~1250/-DS622/14901250/14902488/1490125~1250/-ProtocolLineNRZ8B/10BNRZAnyLinkATMEthernetATM/GEMAnyServiceSupportingDataAAL5TransparentTransferGFPTransparentTransferVoiceTDM/VoIP/AAL2VoIPTDM/VoIPTransparentTransferVideoAAL5--IPTVIPTVGEM--IPTVTransparentTransferTDMAAL1TDMOverIP(futurePWE3)GEMTransparentTransferBandwidthEfficiency稍高稍低高－Reach/Splitter20km/1610km/3220km/1610km/3220km/3220km/64Above20km/32StandardCommitteeITU-T(FSAN)IEEEITU-T(FSAN)-Page10技术标准化情况Page11PONTPONAPON/BPONGPONEPONWDMPON国际标准ITU-TG.983.xITU-TG.984.xIEEE802.3ah国际标准国际标准国际标准国际标准ITU-TG.982国家标准YD/T1077-2000国家标准YD/T1475-2006国家标准国家标准国家标准YD/T1090-2000Page12EPON原理介绍•基本原理•协议•关键技术EPON基本原理Page13EPON的标准是IEEE802.3ah，标准中定义了EPON的物...
