EPS泡沫生产工艺技术专题培训课件VIP专享VIP免费

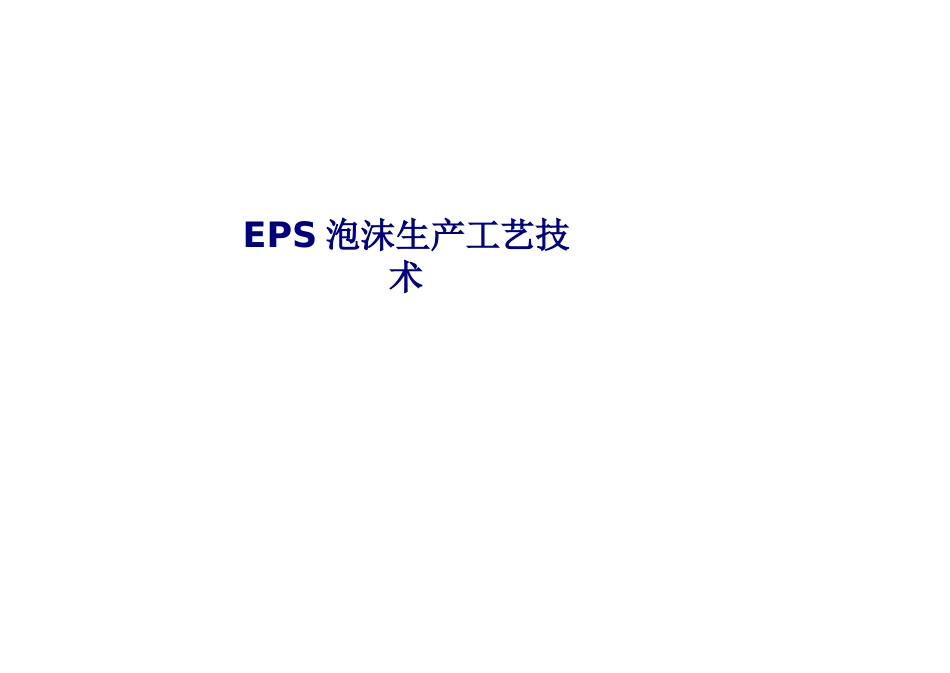

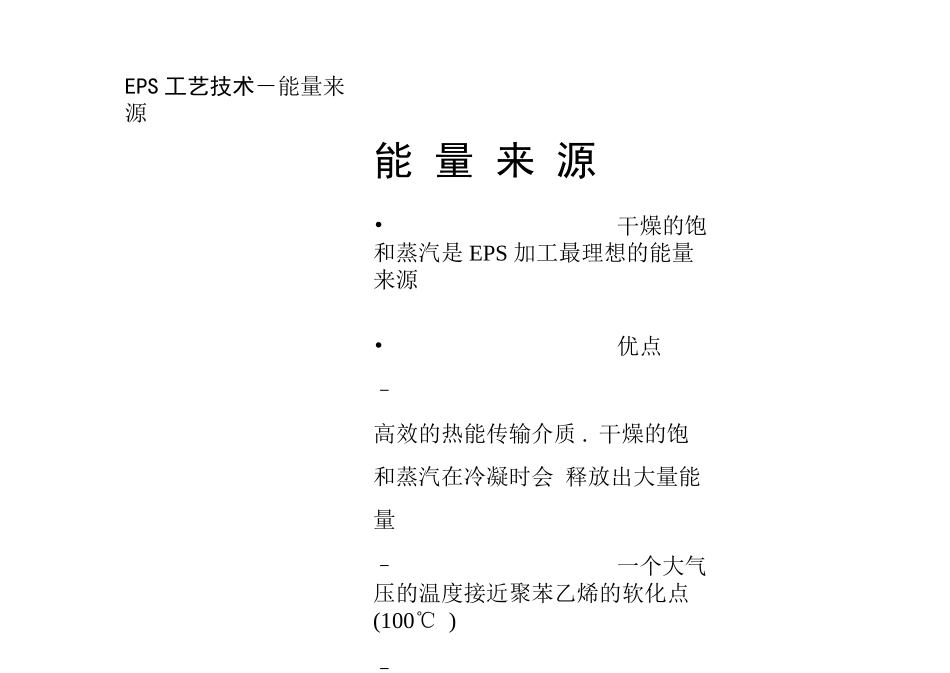

EPS泡沫生产工艺技术EPS生产成型的主要工序•能量来源•蒸汽种类•原料特性•预发泡•熟化及送料系统•成型•周边辅助动力系统EPS工艺技术能量来源•干燥的饱和蒸汽是EPS加工最理想的能量来源•优点–高效的热能传输介质.干燥的饱和蒸汽在冷凝时会释放出大量能量–一个大气压的温度接近聚苯乙烯的软化点(100℃)–蒸汽进入EPS珠粒的速度大于发泡剂扩散出EPS珠粒的速度EPS工艺技术－能量来源水99°CEPS工艺技术－蒸汽种类蒸汽种类410kJ-100%1500kJ-360%2675kJ-650%2762kJ-670%湿蒸汽饱和蒸汽过热蒸汽水100°C100°C160°CEPS工艺技术－EPS原料特性•EPS珠粒直径:0.4-0.7mm(小包装)，0.7-1.0mm(常用包装)，1.0-1.2mm(大包装)，1.2-1.8mm(板材)•戊烷含量:4-6%的重量•发泡剂在EPS珠粒里以液态形式储存•壁厚约为0.001mm•EPS原料储存时间:６个月•储存环境：避热，避太阳，通风，防火，防静电原料特性原料仓库•地面不得有地漏等形式的开口•在原料库房的墙壁距地面250mm高的地方设置通风百叶窗•仓库内最好不设置任何电源EPS工艺技术－EPS原料特性预发泡•通过加热,使EPS珠粒膨胀,体积增加使得其密度发生相应的变化(例如从620克/升(堆比重,真比重为1000克/升)减少到15克/升～100克/升),从而达到我们所需要的密度–变化的大小取决于加热蒸汽的温度和加热的时间•蒸汽在EPS珠粒内冷凝,释放出热量以软化EPS,并使EPS珠粒内的发泡剂膨胀,从而使EPS珠粒膨胀EPS生产技术－预发泡起始点原料密度600-700千克/立方米(堆比重:1000千克/立方米)体积增大约50倍目标根据最终产品密度>15-20千克/立方米(成型)密度>9千克/立方米(板材)EPS生产技术－预发泡EPS生产技术－预发泡常温下的EPS原料蒸汽加热后的EPS原料.戊烷开始沸腾哼EPS珠粒开始膨胀EPS珠粒膨胀到要求的密度EPS生产技术－预发泡•热量软化聚苯乙烯•储存在EPS珠粒内的戊烷开始沸腾并气化•气化的戊烷气体增加了EPS珠粒内的压力，使其膨胀EPS珠粒戊烷湿蒸汽热量传输10预发•正常生产时的蒸汽：干饱和蒸汽–到预发泡机蒸汽管内的蒸汽压力为0.5到1.2bar(111-123°C)–到预发桶内的蒸汽压力为0.3到1.0bar(102-110°C)EPS生产技术－预发泡预发•蒸汽过长的停留时间和过热的蒸汽会造成EPS珠粒的破损•防止蒸汽过热：从蒸汽减压阀到预发泡机之间最后5-8米的蒸汽管不要用热绝缘材料保温.•压力...0,2-1,2bar=含热量低•必须含有一定的水分以在EPS表面造成冷凝层以减缓热量向EPS颗粒的传输•平稳而均匀的预发EPS颗粒EPS生产技术－预发泡EPS生产技术－预发泡预发•过湿的蒸汽缺少足够的热量，水分多–会造成发泡好的EPS密度过高并且在EPS珠粒传输时产生问题•冷凝水应该在蒸汽进入预发泡机前被排除–在蒸汽管的最底部安装排水阀预发泡设备•50年代中期生产出第一台EPS生产设备•预发泡机:•1.类型:在热水池中旋转的桶,非连续式操作(半自动)连续式预发泡机(全自动,无压)••2.类型:3.类型:定量式预发泡机(80年代中期开始),最大承受压力为0.5(1)bar•90年代新投资购买的预发泡机:•10-15%连续式预发泡机•85-90%定量式预发泡机EPS生产技术－预发泡连续式发泡•调节发跑密度的方法–通过调节蒸汽的供应量(即蒸汽阀门的大小)–通过调节原料供给的速度(调节进料镙杆的转速)–通过调节出料槽的高度EPS生产技术－预发泡送料装置原料输送螺杆连续式发泡预发泡桶振动筛原料流化床EPS生产技术－预发泡连续式发泡•需要很低的发泡密度(小于12克/升)二次预发–原料第一次预发后熟化3-6小时–第一次预发后的原料密度约为最终要求密度的1.5倍.EPS生产技术－预发泡定量式发泡EPS珠粒一批一批的经过称重量后，进入预发泡机进行预发泡。•预发泡精度较高•发泡密度范围大•可预发低戊烷含量的EPS原料–一般EPS原料含有6....7%的戊烷–低戊烷含量的EPS原料含有3....4,5%的戊烷(在有压力的预发泡机里预发)EPS生产技术－预发泡定量式发泡•调节发泡密度的方法–通过调节每次投放原料的数量–通过调节蒸汽的加热时间–通过调节EPS珠粒在发泡机内到达的高度(在哪一点上切断蒸汽)–通过调节蒸汽压力–通过调节蒸汽的供应量(蒸汽与空气的混合比例)EPS生产技术－预发泡20定量式...
