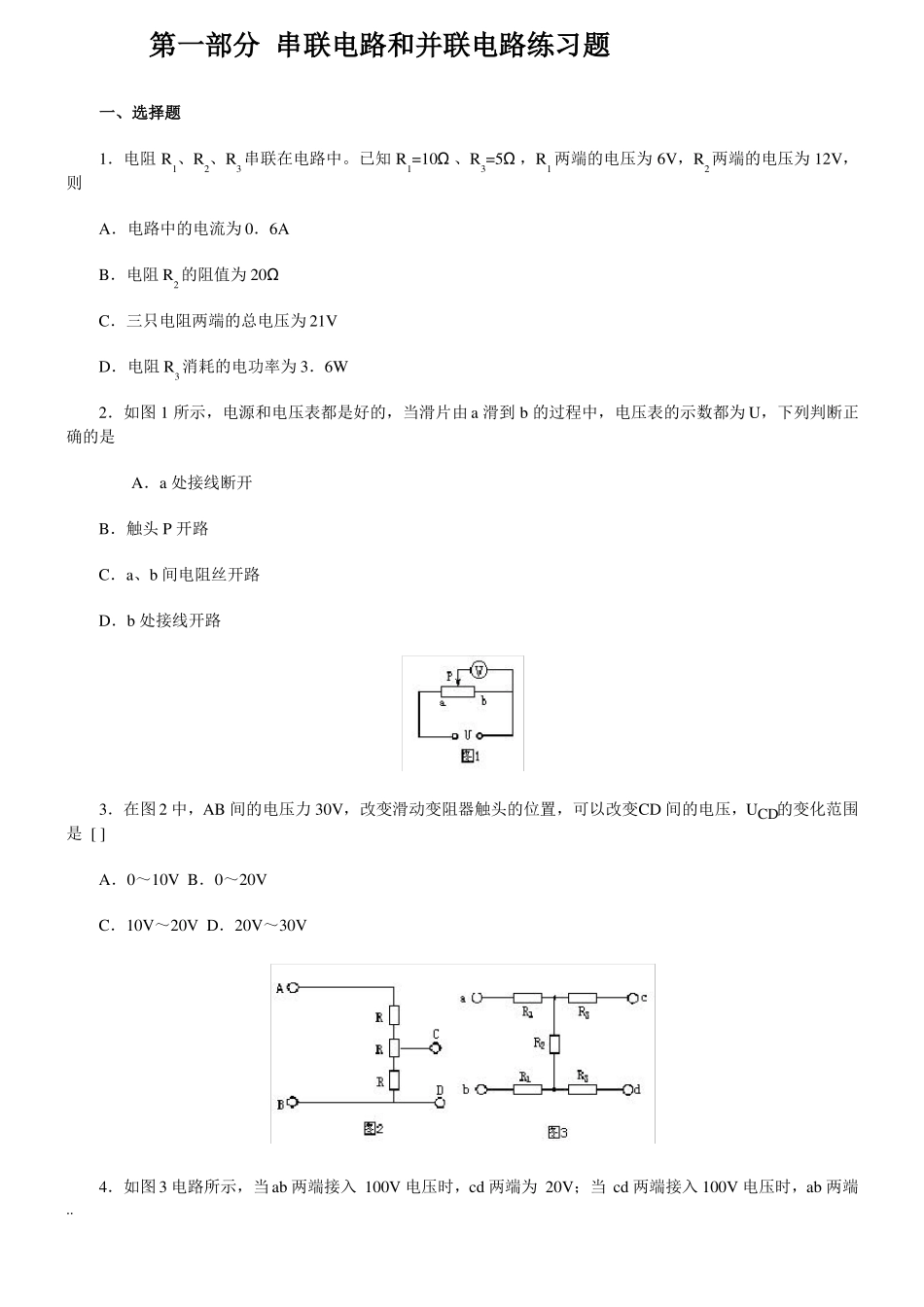

第一部分 串联电路和并联电路练习题一、选择题1．电阻 R1、R2、R3串联在电路中
已知 R1=10Ω 、R3=5Ω ，R1 两端的电压为 6V，R2两端的电压为 12V，则A．电路中的电流为 0．6AB．电阻 R2的阻值为 20ΩC．三只电阻两端的总电压为 21VD．电阻 R3消耗的电功率为 3．6W2．如图 1 所示，电源和电压表都是好的，当滑片由 a 滑到 b 的过程中，电压表的示数都为 U，下列判断正确的是A．a 处接线断开B．触头 P 开路C．a、b 间电阻丝开路D．b 处接线开路3．在图 2 中，AB 间的电压力 30V，改变滑动变阻器触头的位置，可以改变CD 间的电压，UCD的变化范围是 [ ]A．0～10V B．0～20VC．10V～20V D．20V～30V4．如图 3 电路所示，当ab 两端接入 100V 电压时，cd 两端为 20V；当 cd 两端接入 100V 电压时，ab 两端

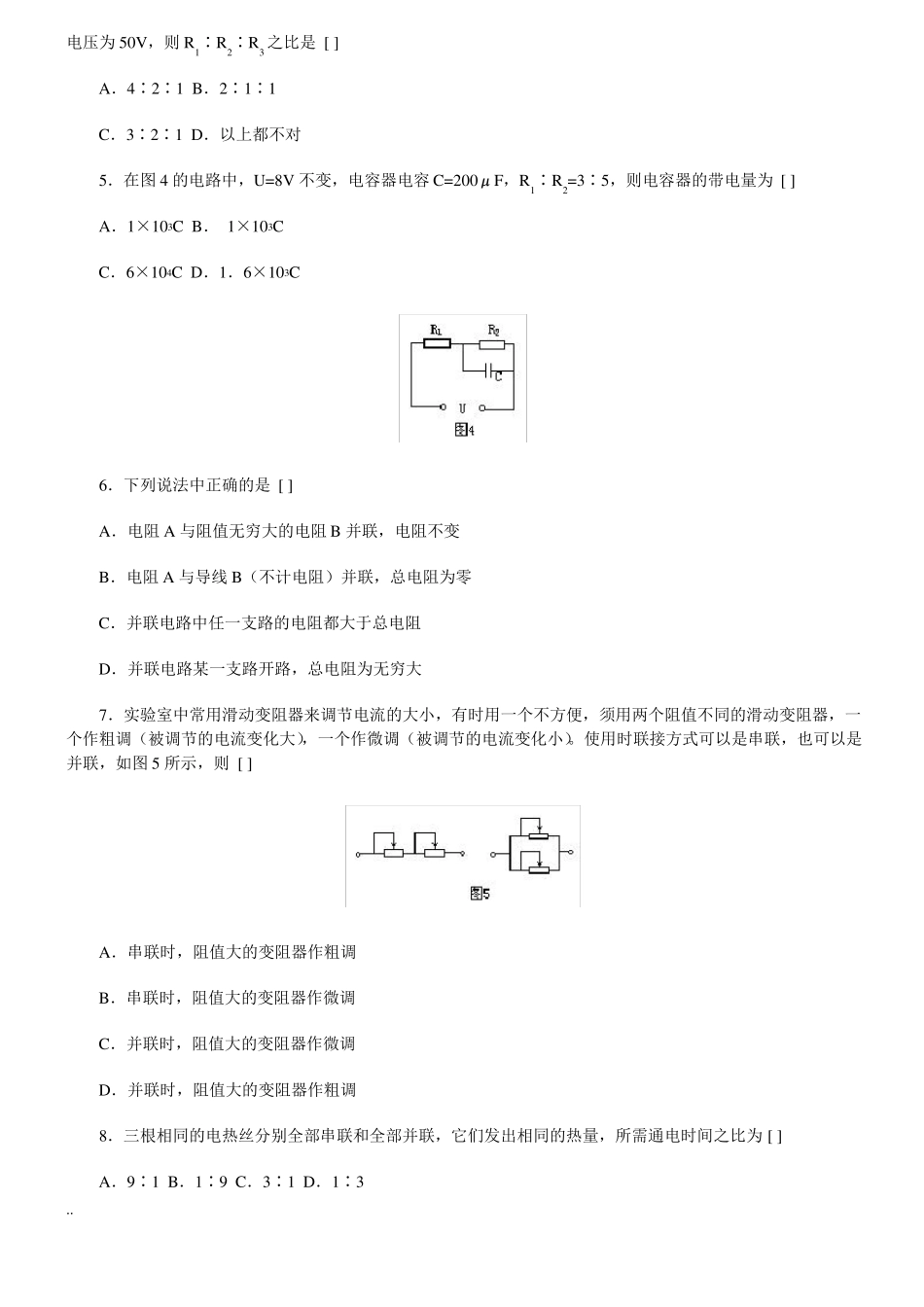

电压为 50V，则 R1∶R2∶R3 之比是 [ ]A．4∶2∶1 B．2∶1∶1C．3∶2∶1 D．以上都不对5．在图 4 的电路中，U=8V 不变，电容器电容 C=200μF，R1∶R2=3∶5，则电容器的带电量为 [ ]A．1×103C B． 1×103CC．6×104C D．1．6×103C6．下列说法中正确的是 [ ]A．电阻 A 与阻值无穷大的电阻 B 并联，电阻不变B．电阻 A 与导线 B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）
使用时联接方式可以是串联，也可以是并联，如图 5 所示，则 [ ]A．串联时，阻值大的变阻器作粗调B．串联时
