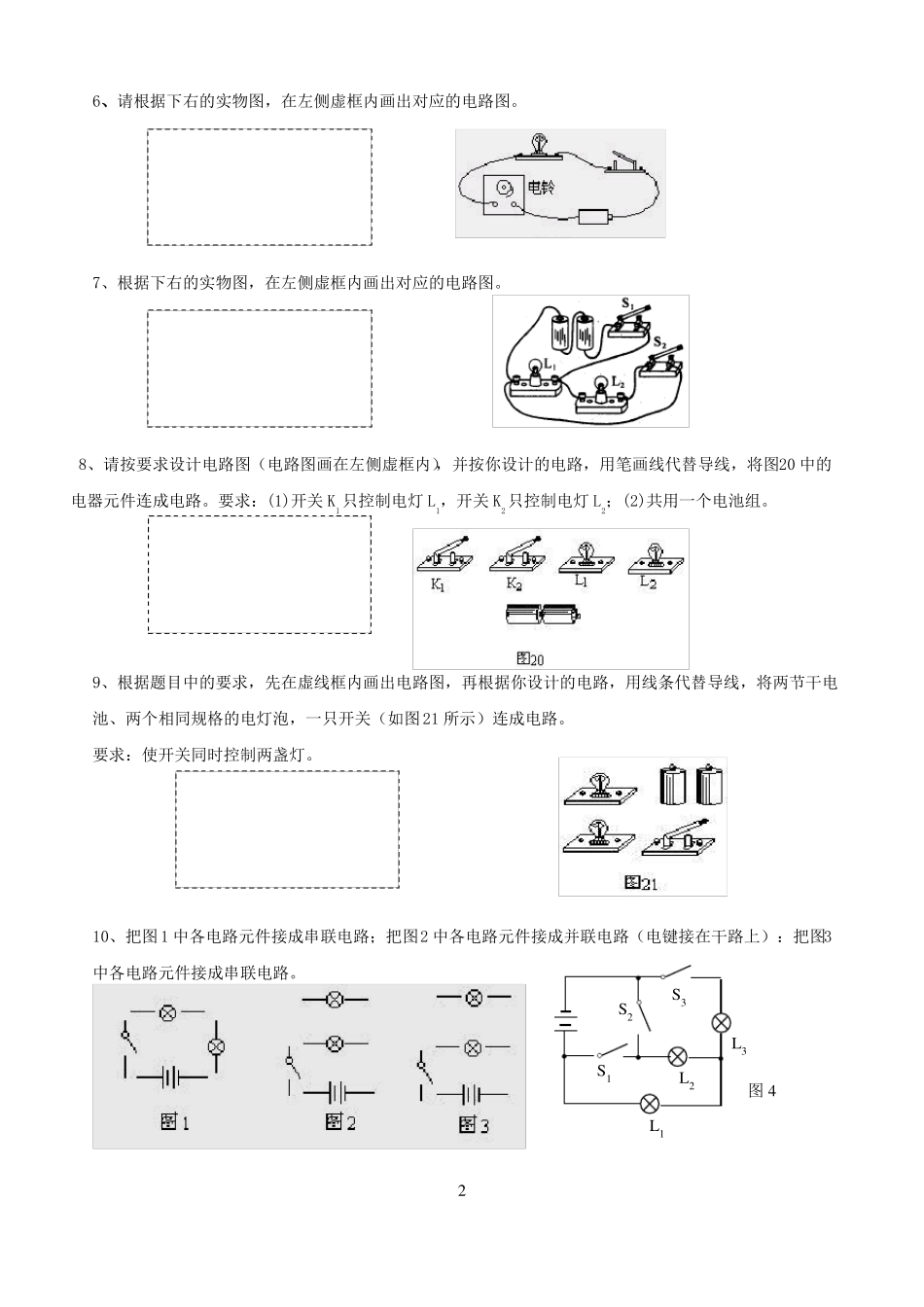

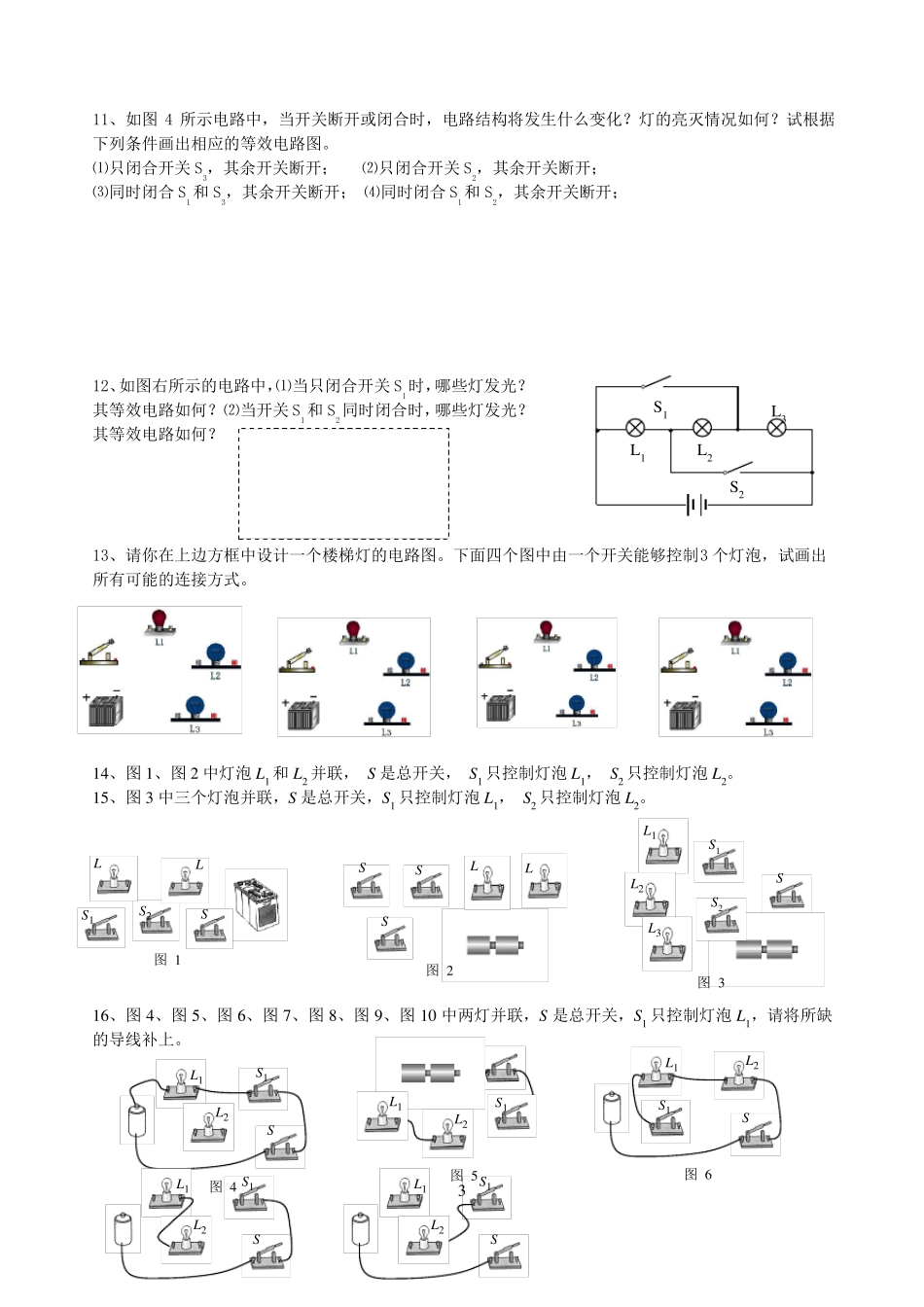

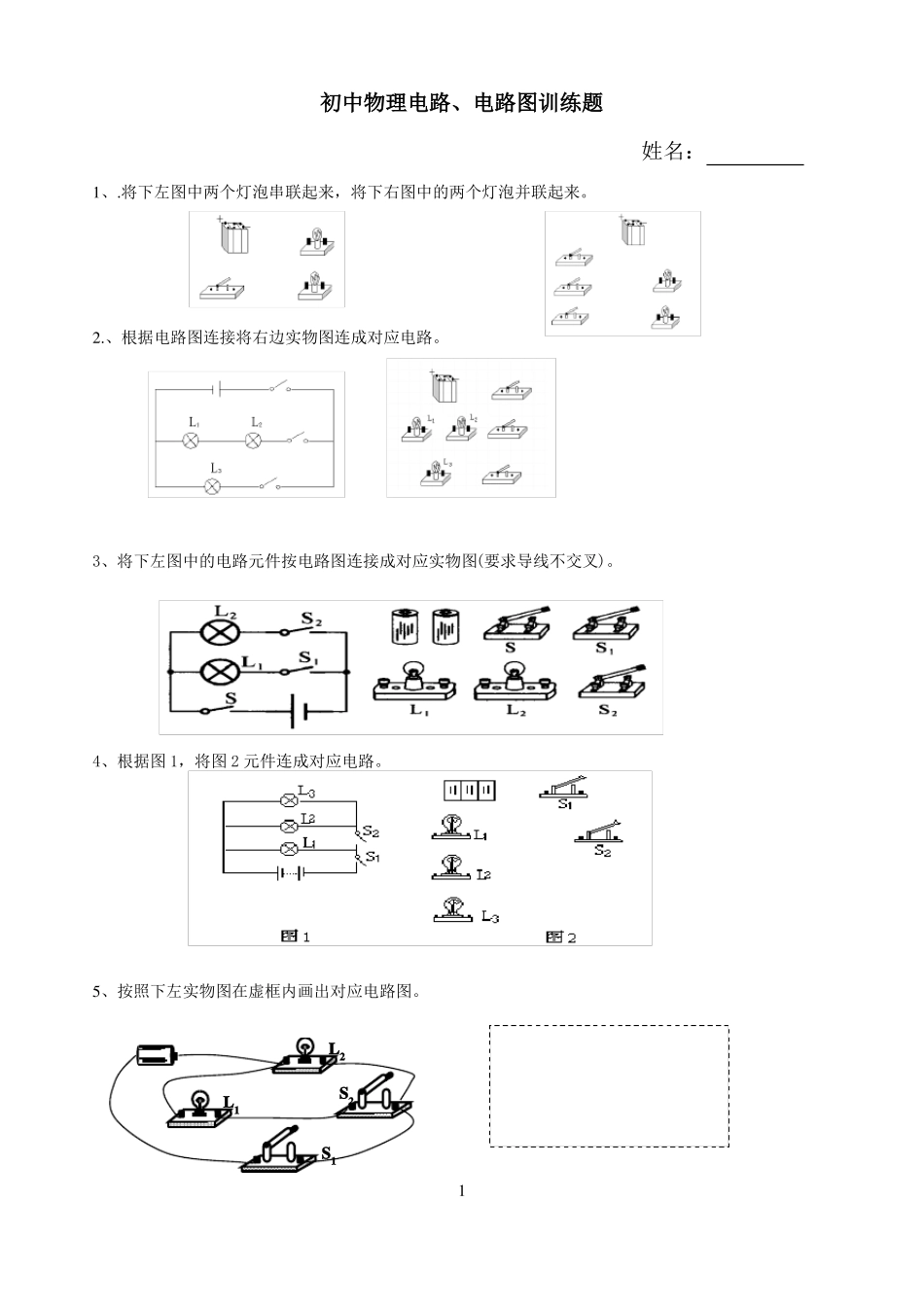

初中物理电路、电路图训练题姓名：1、.将下左图中两个灯泡串联起来，将下右图中的两个灯泡并联起来。2.、根据电路图连接将右边实物图连成对应电路。3、将下左图中的电路元件按电路图连接成对应实物图(要求导线不交叉)。4、根据图 1，将图 2 元件连成对应电路。5、按照下左实物图在虚框内画出对应电路图。L2S2L1S116、请根据下右的实物图，在左侧虚框内画出对应的电路图。7、根据下右的实物图，在左侧虚框内画出对应的电路图。8、请按要求设计电路图（电路图画在左侧虚框内），并按你设计的电路，用笔画线代替导线，将图20 中的电器元件连成电路。要求：(1)开关 K1只控制电灯 L1，开关 K2只控制电灯 L2；(2)共用一个电池组。9、根据题目中的要求，先在虚线框内画出电路图，再根据你设计的电路，用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图 21 所示）连成电路。要求：使开关同时控制两盏灯。10、把图 1 中各电路元件接成串联电路；把图2 中各电路元件接成并联电路（电键接在干路上）：把图3中各电路元件接成串联电路。S2S3L3S1L1L2图 4211、如图 4 所示电路中，当开关断开或闭合时，电路结构将发生什么变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。⑴只闭合开关 S3，其余开关断开；⑵只闭合开关 S2，其余开关断开；⑶同时闭合 S1和 S3，其余开关断开； ⑷同时闭合 S1和 S2，其余开关断开；12、如图右所示的电路中，⑴当只闭合开关 S1时，哪些灯发光？S1其等效电路如何？⑵当开关 S1和 S2同时闭合时，哪些灯发光？L3其等效电路如何？L1L2S213、请你在上边方框中设计一个楼梯灯的电路图。下面四个图中由一个开关能够控制3 个灯泡，试画出所有可能的连接方式。14、图 1、图 2 中灯泡 L1 和 L2 并联， S 是总开关， S1 只控制灯泡 L1， S2 只控制灯泡 L2。15、图 3 中三个灯泡并联，S 是总开关，S1 只控制灯泡 L1， S2 只控制灯泡 L2。L1S1LLLSLSSL2S2S2SS1SL3图 1图 2图 316、图 4、图 5、图 6、图 7、图 8、图 9、图 10 中两灯并联，S 是总开关，S1 只控制灯泡 L1，请将所缺的导线补上。L2L1S1L1L1S1S1L2SL2SL1图 4 S1L2L1L2图 5S31图 6SSS1L1L2S图 917、在图 10 中只接通开关 S 时，两灯都亮，同时接通 S 和 S1 时 L1 亮，L2 不亮。18、在图 11 中灯泡 L1 和 L2 并联， S 是总开关， S1 只控制灯泡 L1， S2...
