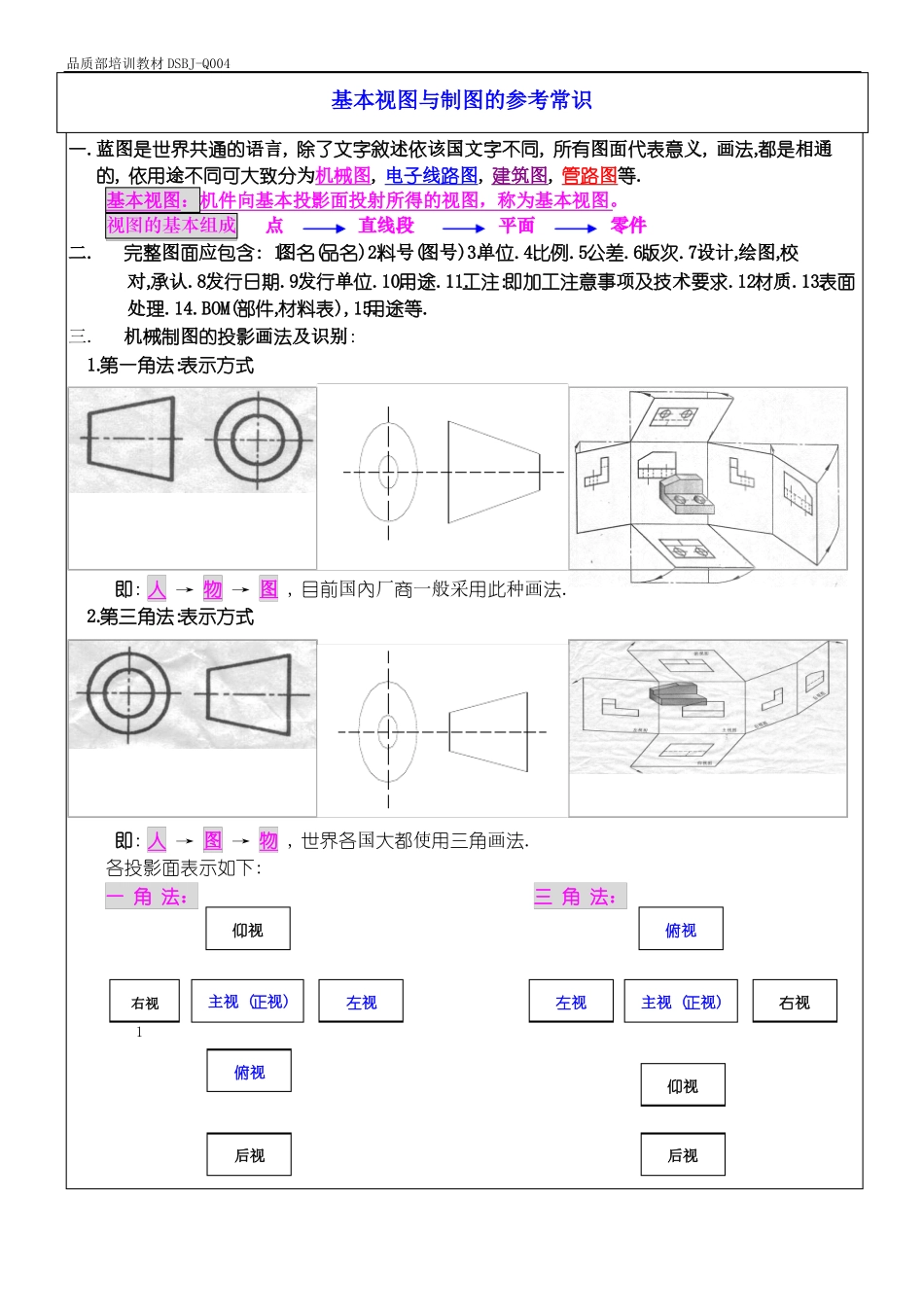

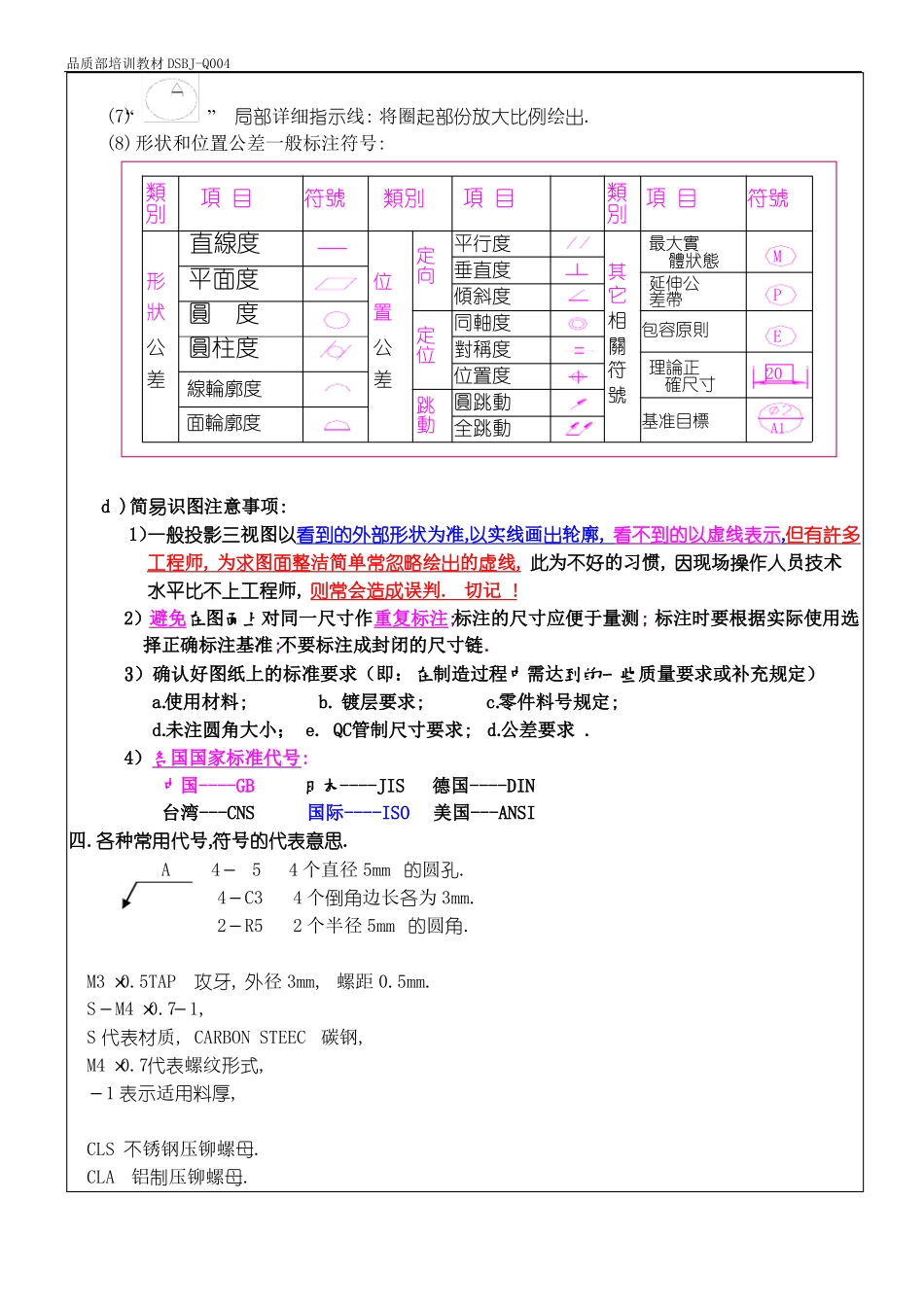

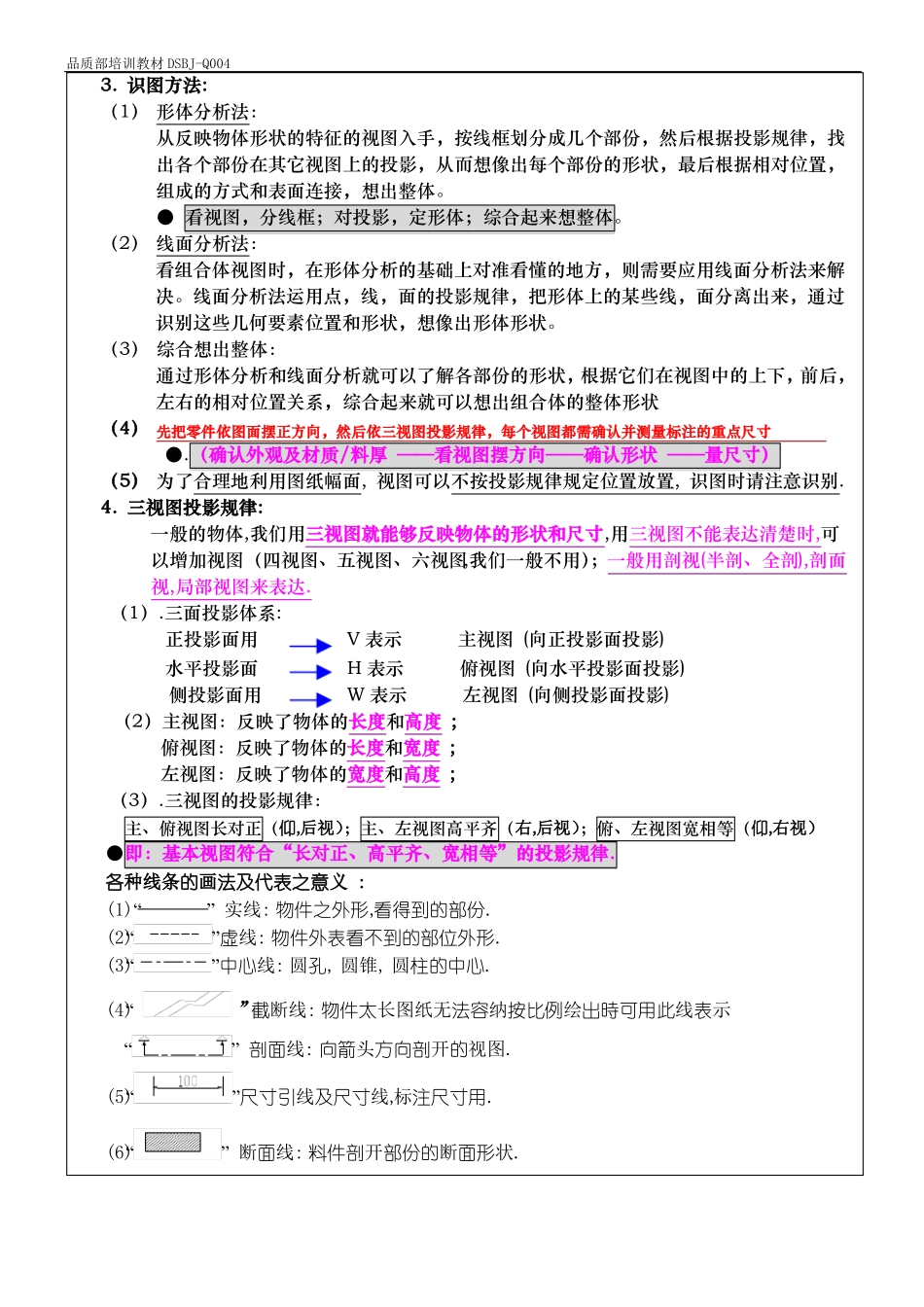

品质部培训教材 DSBJ-Q004基本视图与制图的参考常识一.蓝图是世界共通的语言, 除了文字敘述依该国文字不同, 所有图面代表意义, 画法,都是相通的, 依用途不同可大致分为机械图, 电子线路图, 建筑图, 管路图等.基本视图：机件向基本投影面投射所得的视图，称为基本视图。视图的基本组成点直线段平面零件二.完整图面应包含: 1.图名(品名)2.料号(图号)3.单位.4.比例.5.公差.6.版次.7.设计,绘图,校对,承认.8.发行日期.9.发行单位.10.用途.11.工注:即加工注意事项及技术要求.12.材质.13.表面处理.14.BOM(部件,材料表),15.用途等.三.机械制图的投影画法及识别:1.第一角法:表示方式即: 人 → 物 → 图 , 目前国內厂商一般采用此种画法.2.第三角法:表示方式即: 人 → 图 → 物 , 世界各国大都使用三角画法.各投影面表示如下:一 角 法：三 角 法：仰视俯视右视主视 (正视)左视左视主视 (正视)右视1俯视仰视后视后视品质部培训教材 DSBJ-Q0043. 识图方法:（1） 形体分析法：从反映物体形状的特征的视图入手，按线框划分成几个部份，然后根据投影规律，找出各个部份在其它视图上的投影，从而想像出每个部份的形状，最后根据相对位置，组成的方式和表面连接，想出整体。● 看视图，分线框；对投影，定形体；综合起来想整体。（2） 线面分析法：看组合体视图时，在形体分析的基础上对准看懂的地方，则需要应用线面分析法来解决。线面分析法运用点，线，面的投影规律，把形体上的某些线，面分离出来，通过识别这些几何要素位置和形状，想像出形体形状。（3） 综合想出整体：通过形体分析和线面分析就可以了解各部份的形状，根据它们在视图中的上下，前后，左右的相对位置关系，综合起来就可以想出组合体的整体形状（4） 先把零件依图面摆正方向，然后依三视图投影规律，每个视图都需确认并测量标注的重点尺寸●.（确认外观及材质/料厚 ——看视图摆方向——确认形状 ——量尺寸）（5） 为了合理地利用图纸幅面, 视图可以不按投影规律规定位置放置, 识图时请注意识别.4. 三视图投影规律:一般的物体,我们用三视图就能够反映物体的形状和尺寸,用三视图不能表达清楚时,可以增加视图（四视图、五视图、六视图,我们一般不用）；一般用剖视(半剖、全剖),剖面视,局部视图来表达.（1）.三面投影体系:正投影面用V 表示主视图 (向正投影面投影)水平投影面H 表示俯视图 (向水平投影面投影)侧投影面用W 表示左视图 (向侧投影面...
