ERWin标准操作手册VIP免费

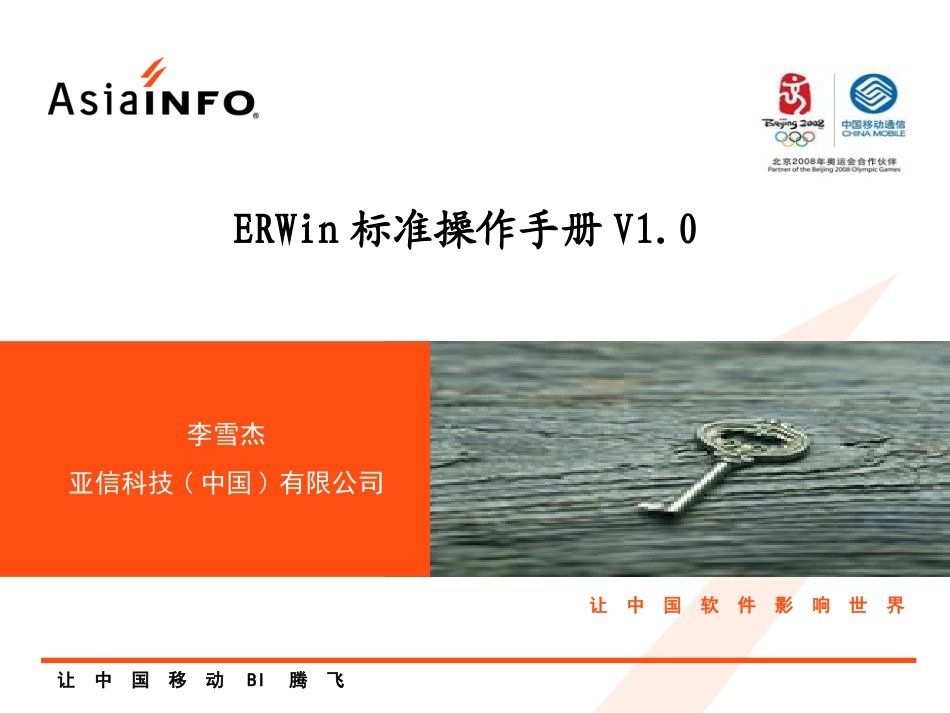

ERWin标准操作手册_第1页
1/54

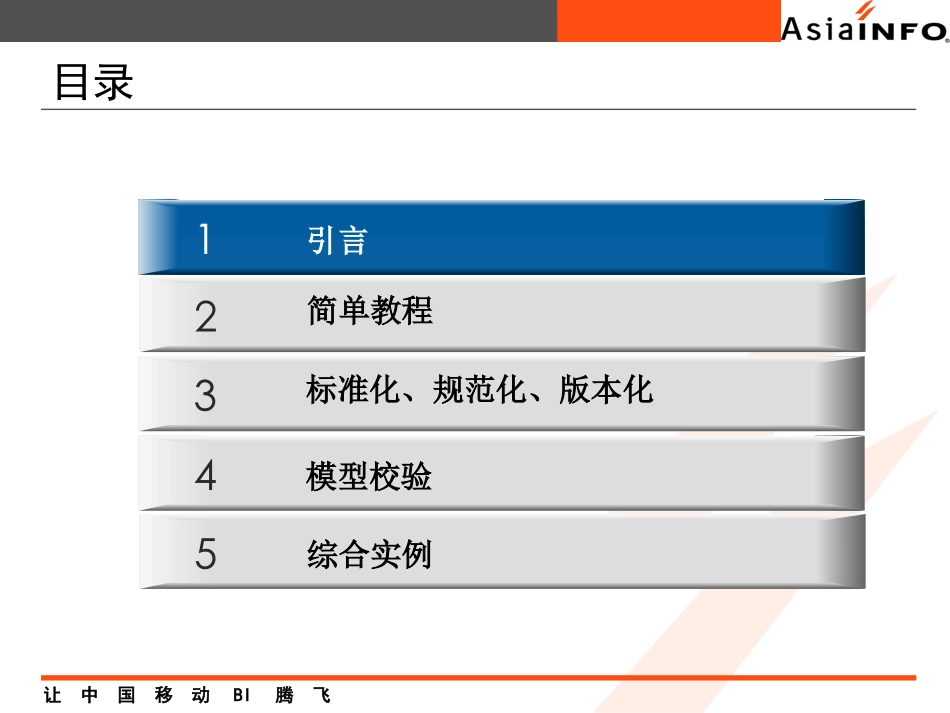

ERWin标准操作手册_第2页
2/54
ERWin标准操作手册_第3页
3/54
让中国移动BI腾飞让中国软件影响世界ERWin标准操作手册V1.0李雪杰亚信科技(中国)有限公司让中国移动BI腾飞目录314引言标准化、规范化、版本化模型校验2简单教程5综合实例让中国移动BI腾飞数据仓库存在的问题•问题–经分建设已经八年,从BASS1.0开始模型一直是修修补补–“数据烟囱”和“数据倒金字塔”问题严重–数据不一致问题突出–性能存在问题,越来越难以在用户要求的时间点出来数据(KPI、报表)–需求增长迅速,模型却难以应对多变的需求–硬件资源、存储浪费严重–PSO工程压力和维护压力持续增加•问题解决方案之一:重构亚信的数据仓库模型让中国移动BI腾飞如何更好的设计、管理模型•标准化–标准Domain–术语表和命名标准文件–不同数据库类型转换标准–标准ERWin模板–标准ERWin操作手册,即本文档•规范化–建模规范•版本化–建立版本管理机制,对各版本进行严格管理–增加工具的支持,ERWinModelManager•流程化–在PSO和研发建立模型管理流程–确保每个流程有相关的责任人让中国移动BI腾飞目录34标准化、规范化、版本化模型校验1引言5综合实例2简单教程让中国移动BI腾飞ERWin简介•流行的数据库建模工具–PowerDesigner–Rose–ERwin•ERwin全称是AllFusionERwinDataModeler,是CA公司AllFusion品牌下的建模套件之一,采用IDEF1X、IE(InformationEngineering)数据库建模语言;•移动总、亚信使用IE•推荐书籍杨国强等人《ERwin数据建模》让中国移动BI腾飞ERWin版本•3.5.2•4.1.4•7.0•7.1•7.2•7.2.5•7.2.9•7.3•7.3.4让中国移动BI腾飞界面导航区菜单区工具条区画图区操作日志区操作反馈区让中国移动BI腾飞工具栏介绍新建模型打开模型保存模型打印模型查找替换DataBrowerReportBuilder实体级属性级定义级UndoRedo缩小放大不放大适合模型适合选择编辑主题域逻辑模型/物理模型切换选择实体标识关系排外分类关系多对多关系非标识关系选择独立表物化视图视图标识关系视图/物化视图关系非标识关系方框圆弧方框直线椭圆折线多边形文字让中国移动BI腾飞如何新建Model•单击菜单file->new•工具条CreateModel按钮•选择配置后按OK键逻辑物理逻辑/物理使用模版数据库、版本文件模版库模版注意:对于新建的Model必须使用文件或者从ModelManager库中的模版让中国移动BI腾飞如何建主题域•菜单Model->SubjectArea•工具条EditSubjectArea•导航区Model中右键点击SubjectArea,New注意:对于任何模型不允许直接在MainSubjectArea中操作,必须新建一个SubjectArea,而且必须在DefinitionTAB中注释,具体格式参见建模规范让中国移动BI腾飞如何选择主题域•单击所选的主题域,按右键选择SwichTo•通过导航区的SubjectArea选择让中国移动BI腾飞如何选择逻辑或物理模型•菜单Model->LogicalModel或Model->PhysicalModel•如图工具条选择•键盘操作:Ctrl+上箭头或者下箭头键让中国移动BI腾飞如何建立实体(Entity)•单击工具条Independenttable让中国移动BI腾飞重要概念——实体、关系、角色名•实体被指定作为独立实体,或依赖实体,取决于其键的获得方式–独立实体不依赖于模型中任何其它实体来标识–依赖实体依存于模型中的其它实体,又进一步分为存在依赖和标识依赖•存在依赖:如果父实体不存在,依赖实体,也就是子实体也不能单独存在•标识依赖:如果不使用父实体的主键属性,依赖实体,也就是子实体就不能被标识•关系代表实体之间的连接,按照标识依赖和存在依赖,可以将关系分为标识关系和非标识关系–标识关系:当一个外键从父实体迁移到子实体的主键区域,在两个实体之间就形成了一个标识关系,标识关系用连接两个实体间的实线来表示–非标识关系:当一个外键从父实体迁移到子实体的非主键区域,在两个实体之间就形成了一个非标识关系,非标识关系用连接两个实体间的虚线来表示让中国移动BI腾飞重要概念—实体、关系、角色名•角色名–当外键通过关系从父实体迁移到子实体中时,它在表达业务规则的方面承担着双重作用,一方面表示主键属性的信息本身,即两个实体由于在业务上存在某种关系所共享的信息;–另一方面表示外键在子实体中所起的作用或承担的角色–为了更...
