环境监测系统方案

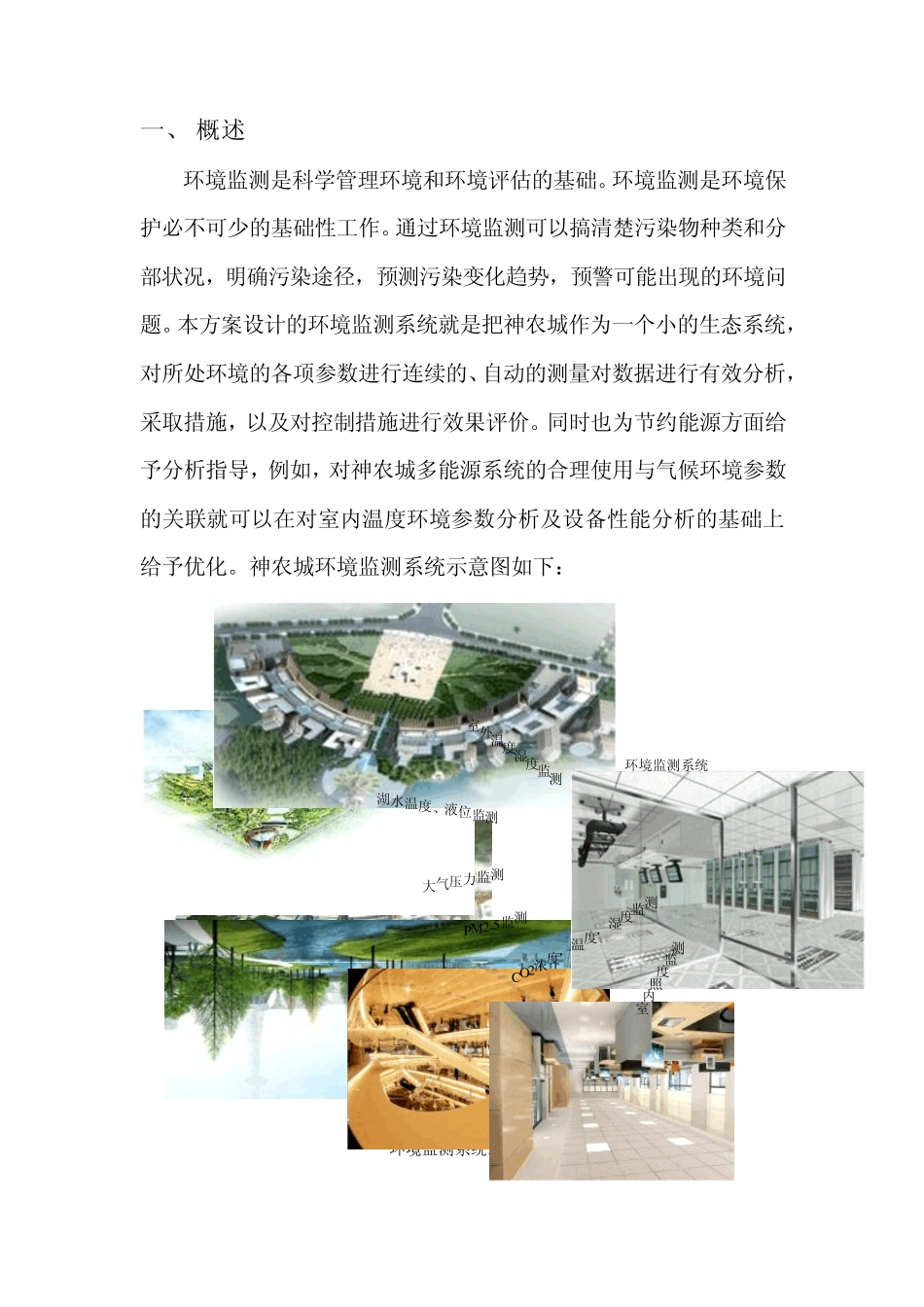

神农城环境监测系统方案 湖南湖大瑞格能源科技有限公司 2014 年 6 月 一、 概述 环境监测是科学管理环境和环境评估的基础。环境监测是环境保护必不可少的基础性工作。通过环境监测可以搞清楚污染物种类和分部状况，明确污染途径，预测污染变化趋势，预警可能出现的环境问题。本方案设计的环境监测系统就是把神农城作为一个小的生态系统，对所处环境的各项参数进行连续的、自动的测量对数据进行有效分析，采取措施，以及对控制措施进行效果评价。同时也为节约能源方面给予分析指导，例如，对神农城多能源系统的合理使用与气候环境参数的关联就可以在对室内温度环境参数分析及设备性能分析的基础上给予优化。神农城环境监测系统示意图如下： 环境监测系统示意图 室 外 温 度 湿 度 监 测 湖 水 温 度 、 液 位 监 测 C O 2 浓 度 ， 温 度 ， 湿 度 监 测 大 气 压 力 监 测 P M 2 . 5 监 测 室 内 照 度 监 测 环境监测系统 二、 系统架构 环境监测系统由现场采集器（传感器）、传输网络和信息处理管理设备组成。 2.1 监测点部署  湖水水温和液位在神农湖东、西、北适合位置选择三个监测点。  大气压力、PM2.5、二氧化碳、温湿度分别选取神农塔、大剧院、太阳城 三个建筑物的室内和室外共计 6 个监测点。 2.2 系统网络拓扑图 系统网络拓扑图如下： 2.3 数据采集 现场各种传感器均采用双绞屏蔽线（线径大于 0.5，推荐用线径为 1）连接到采集器，建议传感器到采集器之间的双绞屏蔽线长度不要超过 350 米。采集器到监控电脑可以采用 RS485 线或是网线连接。 2.4 环境监测 2.4.1 大气压力 通过大气压力传感器采集神农城位置的大气压力，通过采集到的大气压力数据分析，在能耗环境监测软件上显示大气压力数据，及对历史数据进行图表展示。 2.4.2 PM2.5 通过PM2.5 颗粒传感器采集神农城位置的PM 值，通过采集到的PM 值数据分析，在能耗环境监测软件上显示PM 值数据，及对历史数据进行图表展示。 2.4.3 二氧化碳 通过二氧化碳传感器采集神农城位置的二氧化碳含量，通过采集到的二氧化碳含量数据分析，在能耗环境监测软件上显示二氧化碳含量数据，及对历史数据进行图表展示。 2.4.4 温湿度监测 通过温湿度传感器采集神农城位置的温湿度，通过采集到的温湿度数据分析，在能耗环境监测软件上显示温湿度数据，及对历史数据进行图表展示。 2.4.5 ...
