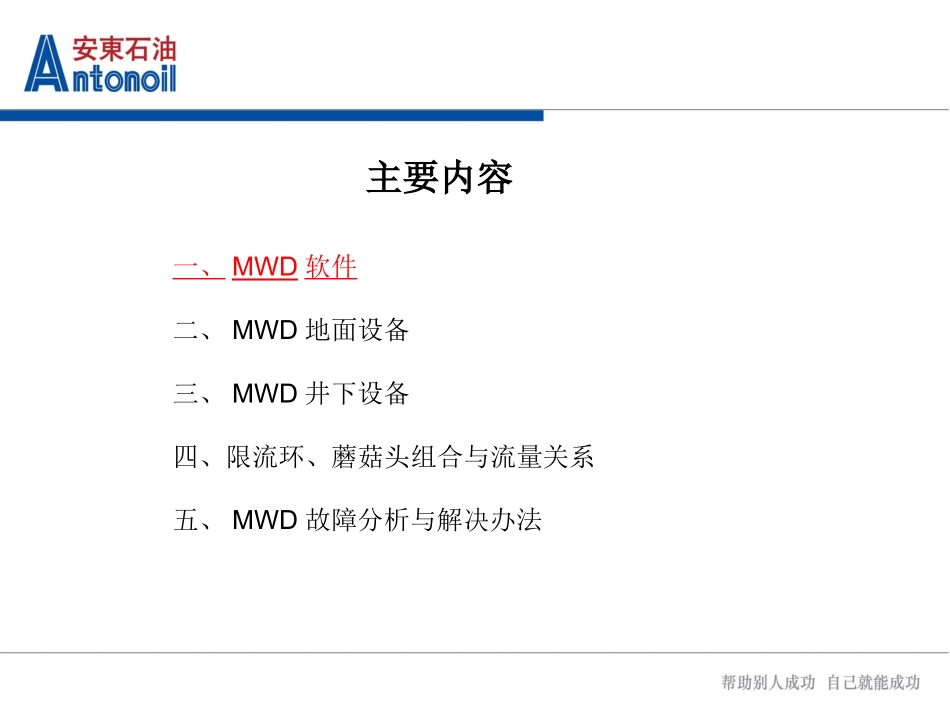

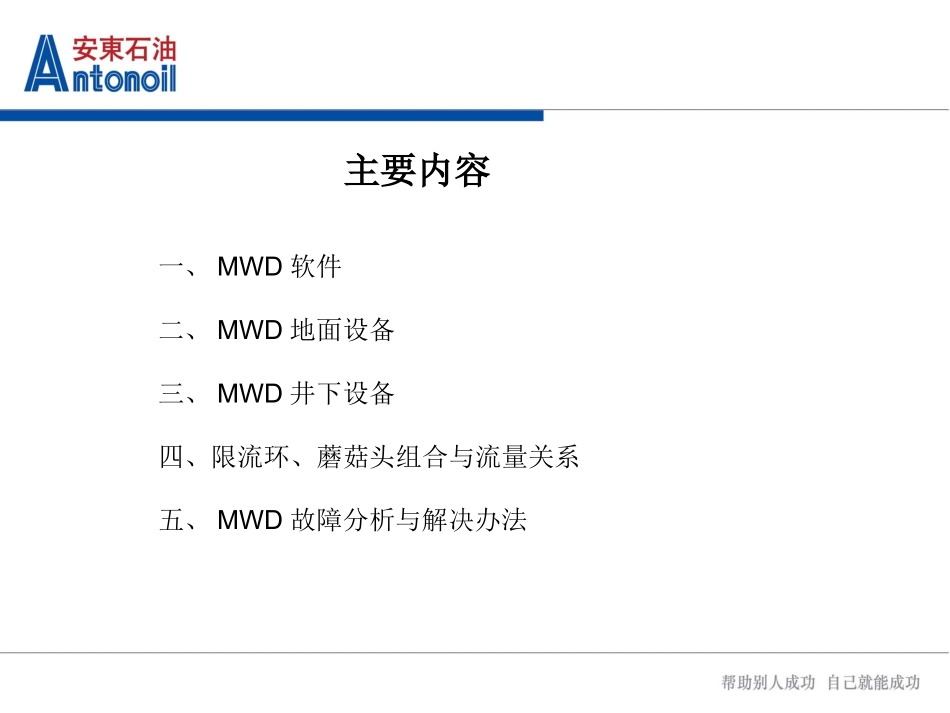

GE-MWD操作及维护保养2012年1月4日一、MWD软件二、MWD地面设备三、MWD井下设备四、限流环、蘑菇头组合与流量关系五、MWD故障分析与解决办法主要内容主要内容一、MWD软件二、MWD地面设备三、MWD井下设备四、限流环、蘑菇头组合与流量关系五、MWD故障分析与解决办法读探管存储数据RolltestQmwdconfigQmwdPC读工具面测井软件Qw32程序文件夹打开存储数据文件单位设定程序传感器系数文档文件夹数据压缩软件实时曲线仪器软件菜单介绍MWD软件a.在仪器计算机上运行qMWDPC和qMWDConfiguration等程序前先运行qW32Server服务程序，确保后续程序运行正常。b.设备节点的运行情况查看，点击qw32服务器窗口上的NodeStates按钮即可显示已连接的设备以及工作是否正常。qW32Server程序的使用c.qW32服务器窗口上的“ServerPolling”的状态证明了通信已连接接收器连接地址(MPRx)节点05探管连接地址(MPTx)节点20定向伽马连接地址(DGS)节点21电阻率连接地址（PWR）节点23MWD软件qTALK的运行注：2腔（2-bay）探管只有节点地址20，3腔（3-bay）探管有20和21，05在安全箱内。如果默认选择目标地址为：##则发送消息至连接的每一个设备。MWD软件命令意义操作备注CCOD?能力码值在消息输入框中输入后点击发送消息（必要时可以选择目标设备）CCOD11设置能力码为11次能力码可以对所有设备进行操作InvF?流动反转开关状态InvF:”on”流动反转开关至“ON“InvF:”off”流动反转开关至”OFF”Bat2？电池2的状态On为已工作，off为使用原电池即1#电池Flow？流动开关状态Gama？伽玛值选择目标21或23RCCD?显示所有电阻率伽玛值CCP1?电阻率CCP1值后数字可以为1-4P为相位电阻率，A为幅度比电阻率，目标21、23CCA1?电阻率CCA1值HP?大钩位置单位英尺HP=数字给大钩位置输入值（英尺），设置大钩位置换算为FOOT,米×3.281=英尺（foot）HL?钩载OBHL？钻头提离井底悬重OBHL=数字设置OBHL值由于单位不同实际输入数字=nn(kN)/4.4INC?井斜角AZM?方位角GTFA?重力工具面MTFA?磁性工具面常用qTALK命令注：命令后的符号必须使用英文，使用全角汉字符号无效。其它参数可以参照config设置窗口中相关参数的缩写命令加问号后，即可询问参数值。MWD软件VariableUnitsEditor窗口上排显示4”“”预定义个单位方式，公制的(Metric)”、英制的(Imperial)、”缺”省(Default)“”用户自定义(Custom)；点击需要使用的方式，该项前有圆点显示。MWD软件设置ConfigurationUtility文件输入“99”可以进行所有设置项目的更改（如果为了检查内容可以输入“11”）然后点击Continue按钮。MWD软件有时在进入上述窗口后显示如下提示，必须将OfflineMode更改为disable，才可以读取和存储探管、接收器数据；按下列步骤完成后再重新进入设置文件进行操作。MWD软件设置主菜单的各项设置ReceiveDelayTime30(接收器延时，单位秒)TransmitDelayTime60(传输延时，必须大于接收器延时)InclinationThreshold5.0(重力工具面转换时的井斜临界角，当测量井斜角Inc≥IncT,传输重力工具面角)MWD软件SpecialTelemetryControlsSynchWordType/Format（波头）选择为“1111”“或3111”，两者区别在于，前者容易实现，但在噪声较大时容易出现解码“错误；后者3111”头抗干扰能力强，但在环境较差时不易解码，一旦解码其误码率较低。“其它内容全部选为默认值，即In”“与Out”两列内容相同，参照左面窗口图选项。MWD软件ModeControlSettingsModeNumber：模式序号，对应窗口数字行。PulseWidth：脉冲宽度，根据现场工作实际情况对脉冲宽度进行设置，脉宽小，数据传输速度快，电池耗电量少，反之，则数据传输速度慢，电池省电。SurveySeq.#’s：测量序列号对应下面测量序列、SurveySequenceDefinitions设置的序号。T/LSeq.#’s：测量序列号对应下面工具面序列、Toolface/loggingSequenceDefinitions设置的序号T/LTransmit“：传输时间，使用默认值0”。MWD软件SurveySequenceDefinitions“\**\||”代码标识，21表示探管地“址，使用一对||“限定多个数据项。“>”“和^”表示测量和传输的特定限制，正常不使用。测量项缩写解释：Inc代表井斜，Azm代表方位，DipA代表地磁倾角，Grav代表...
