环氧树脂的固化

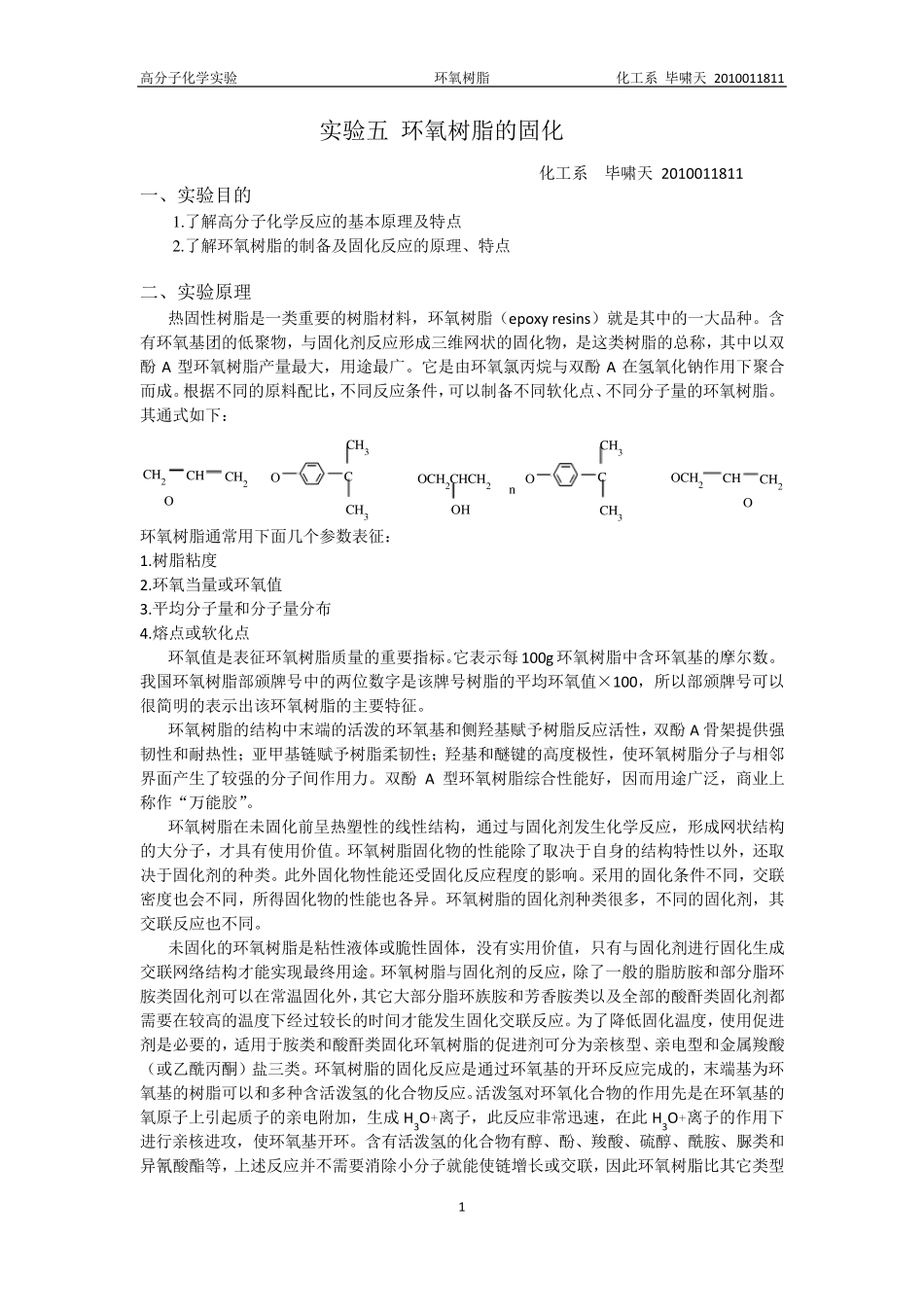

高分子化学实验 环氧树脂 化工系 毕啸天 2010011811 1 实验五 环氧树脂的固化 化工系 毕啸天 2010011811 一、实验目的 1.了解高分子化学反应的基本原理及特点 2.了解环氧树脂的制备及固化反应的原理、特点 二、实验原理 热固性树脂是一类重要的树脂材料，环氧树脂（epoxy resins）就是其中的一大品种。含有环氧基团的低聚物，与固化剂反应形成三维网状的固化物，是这类树脂的总称，其中以双酚 A 型环氧树脂产量最大，用途最广。它是由环氧氯丙烷与双酚 A 在氢氧化钠作用下聚合而成。根据不同的原料配比，不同反应条件，可以制备不同软化点、不同分子量的环氧树脂。其通式如下： CH2CHCH2OOCCH3CH3OCH2CHCH2OHn OCCH3CH3OCH2CHCH2O 环氧树脂通常用下面几个参数表征： 1.树脂粘度 2.环氧当量或环氧值 3.平均分子量和分子量分布 4.熔点或软化点 环氧值是表征环氧树脂质量的重要指标。它表示每100g 环氧树脂中含环氧基的摩尔数。我国环氧树脂部颁牌号中的两位数字是该牌号树脂的平均环氧值×100，所以部颁牌号可以很简明的表示出该环氧树脂的主要特征。 环氧树脂的结构中末端的活泼的环氧基和侧羟基赋予树脂反应活性，双酚 A 骨架提供强韧性和耐热性；亚甲基链赋予树脂柔韧性；羟基和醚键的高度极性，使环氧树脂分子与相邻界面产生了较强的分子间作用力。双酚 A 型环氧树脂综合性能好，因而用途广泛，商业上称作“万能胶”。 环氧树脂在未固化前呈热塑性的线性结构，通过与固化剂发生化学反应，形成网状结构的大分子，才具有使用价值。环氧树脂固化物的性能除了取决于自身的结构特性以外，还取决于固化剂的种类。此外固化物性能还受固化反应程度的影响。采用的固化条件不同，交联密度也会不同，所得固化物的性能也各异。环氧树脂的固化剂种类很多，不同的固化剂，其交联反应也不同。 未固化的环氧树脂是粘性液体或脆性固体，没有实用价值，只有与固化剂进行固化生成交联网络结构才能实现最终用途。环氧树脂与固化剂的反应，除了一般的脂肪胺和部分脂环胺类固化剂可以在常温固化外，其它大部分脂环族胺和芳香胺类以及全部的酸酐类固化剂都需要在较高的温度下经过较长的时间才能发生固化交联反应。为了降低固化温度，使用促进剂是必要的，适用于胺类和酸酐类固化环氧树脂的促进剂可分为亲核型、亲电型和金属羧酸（或乙酰丙酮）盐三类。环氧树脂的固化反应是通过环氧基的开环反应完成的，末端基为环氧基的树脂可以和...
