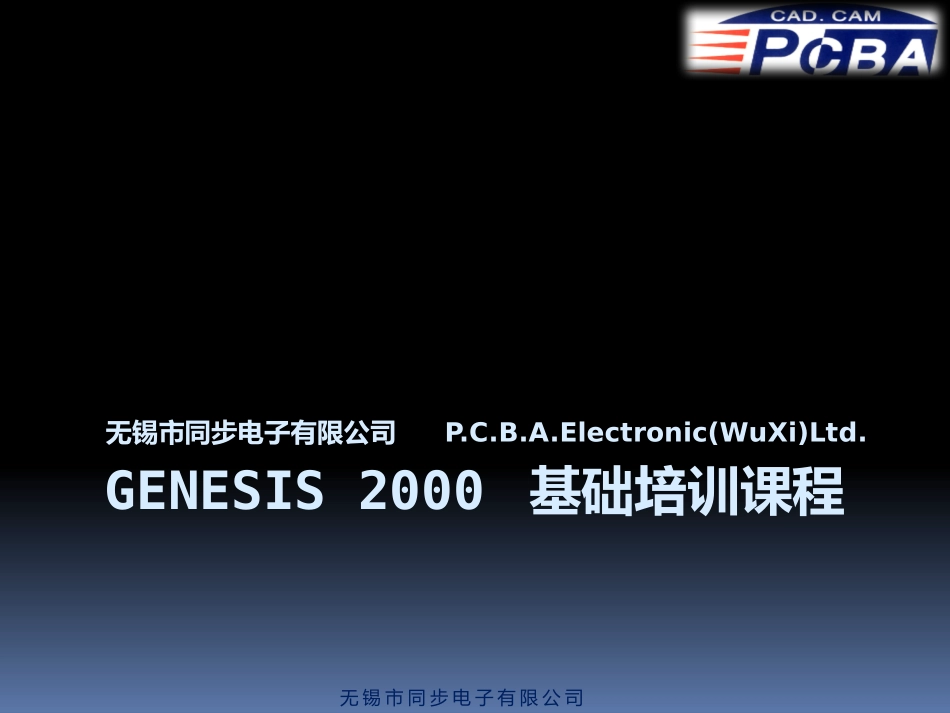

GENESIS2000基础培训课程无锡市同步电子有限公司P.C.B.A.Electronic(WuXi)Ltd.无锡市同步电子有限公司软件介绍Genesis2000是线路板方面的计算机辅助制造软件，它是由以色列的Orbotech与Valor的合资公司----Frontline公司开发的，而且它还在不断开发更多功能，它还允许你可以自己开发设计适合自己规范的功能。该软件使用win2000/NT/XP/2003平台，长期运行非常稳定，兼容性极强。采用ValorGenesis2000CAM系统，可将CAM作业流程依不同之层数及工料规格，做成多项标准之模块，自动化分析，编修数据处理，减少人工错误并增加作业效率。无锡市同步电子有限公司培训对象通过本课程学习，学员能够对genesis2000有一定的了解，并进行简单编辑、拼版和DRC检测，从而了解CAM后处理的工作以及熟悉部分工艺参数。课程目的•新员工或初学者无锡市同步电子有限公司EngineeringToolkit工程工具组无锡市同步电子有限公司鼠标的按键功能左键[M1]选择确定执行中键[M2]取消右键[M3]启动功能窗口无锡市同步电子有限公司登入窗口genesis(使用者名称)genesis(密码)软件版本及工作平台无锡市同步电子有限公司主窗口结构选择的料号标题栏主选单栏料号过滤器数据库使用者公用数据库一般料号一般料号无锡市同步电子有限公司过滤器User:genesis的使用者可以用此过滤器来查看被哪个使用者Checkout的料号有哪些?无锡市同步电子有限公司料号图像的意义相同的用户但不同的程序所开启的料号未开启的料号不同的使用者所开启的料号相同的用户且相同的程序所开启的料号(自己开启的)OpenwithCheckout(具有修改储存的权限)**有阴影相同的用户且相同的程序所开启的料号(自己开启的)OpenwithoutCheckout(不具有修改储存的权限)**有阴影无锡市同步电子有限公司标题栏窗口名称工作平台软件版本登入Genesis的使用者计算机名称无锡市同步电子有限公司标题区开启此窗口的系统日期时间Frontline的Logo(软件公司)软件名称无锡市同步电子有限公司开启及关闭料号无锡市同步电子有限公司料号结构无锡市同步电子有限公司图像的意义回到上一层矩阵,层别特性表阶段,储存数据的实际位置(ex:org,pcs,spnl,panel…)无锡市同步电子有限公司档案新增删除汇出料号自动化程序版本复制更改名称储存关闭料号锁离开无锡市同步电子有限公司更改名称实体名称新名称无锡市同步电子有限公司汇出料号数据格式为ODB++(OpenDataBase)覆盖重写储存路径模式:Targzip(.tgz):收集成档案并压缩料号名称无锡市同步电子有限公司关闭料号关闭料号无锡市同步电子有限公司锁CheckOut:向系统取得修改储存的权限CheckIn:将修改储存的权限还给系统LocksStatus:锁定状态(checkoutlist)无锡市同步电子有限公司版本显示目前软件使用的版本及相关信息无锡市同步电子有限公司行动选择更新窗口启动输入窗口打开(Job)自动钻孔管理者无锡市同步电子有限公司选择选择全部(Job)全部不选择(Job)无锡市同步电子有限公司输入窗口无锡市同步电子有限公司输出窗口无锡市同步电子有限公司窗口回到EngineeringToolkit开启输出窗口开启输入窗口无锡市同步电子有限公司Matrix层别特性表无锡市同步电子有限公司Matrix使用目的定义层别的用途(Board,Misc)定义层别的数据种类(Signal,SolderMask…)定义层别的极性(Positive,Negative)定义层别顺序(top,bottom…)定义钻孔层及成型层贯穿的层次(SpanBar)无锡市同步电子有限公司如何进入Matrix鼠标连续按M1二次鼠标按M1一次无锡市同步电子有限公司Matrix窗口窗口名称选单列修正栏料号名称层别区Step(Profile)数据识别栏(绿色为有资料)参数栏导引列无锡市同步电子有限公司图形检视在参数栏按二下M1无锡市同步电子有限公司修正栏1层名在层名按一下M1层别背景层别类型层别极性电路板杂集信号混合文字钻孔文件电源防焊锡膏成型正负层别名称无锡市同步电子有限公司修正栏2(类型,极性)锡膏文字层名防焊信号信号混合电源防焊锡膏成型杂集电源混合信号信号文字钻孔无锡市同步电子有限公司档案参考EngineeringToolkit的档案功能无锡市同步电子有限公司编辑增加行(step)列(layer)插入移动删除复制自我复制无锡市同步电子有限公司使用Matrix程序...
