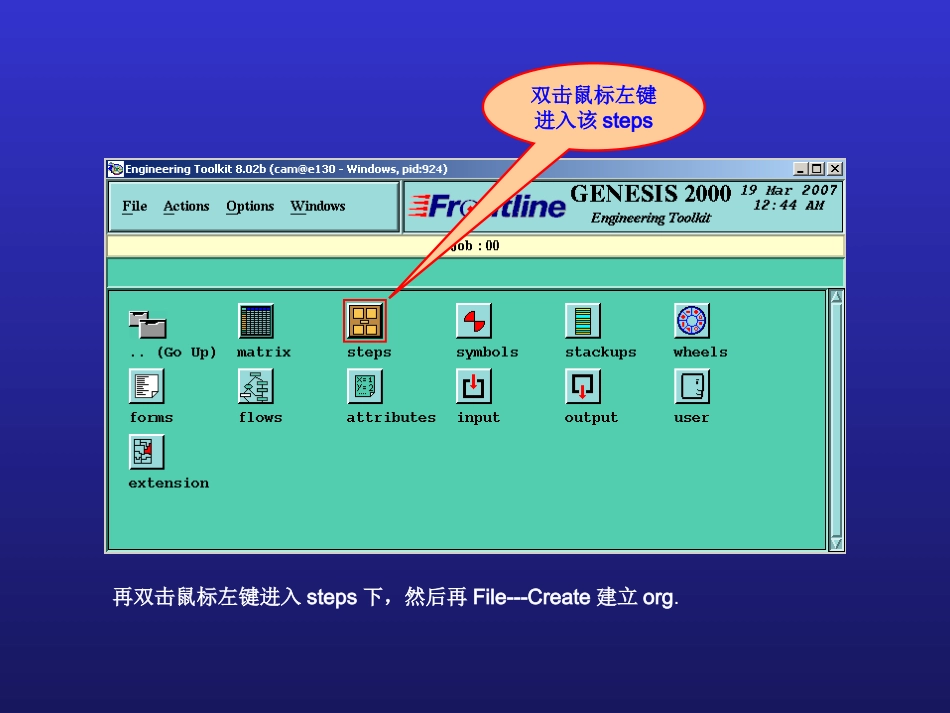

CAM-Genesis2000基础料号名Database名点击OK在File菜单下点击Create建立料号名,在弹跳出的窗口中（如上所示）Entityname栏写入料号名，Database栏写入Database名(一般直接点击Database便可)。建好后双击鼠标左键进入该料号中。双击鼠标左键进入该steps再双击鼠标左键进入steps下，然后再File---Create建立org.点击Windows菜单中Input，将原稿从所在路径中调出，Job栏填写料号名，step栏填写org，然后分别按Identify和Translate两个命令即可调入原稿(注意：当调入资料颜色非绿色时,则要查看报告说明或上报处理).原稿存放的路径在调入原稿后,选择org按住鼠标中键拖动即Copy出一个+1Step(即org+1)，并改此Step名；改名方法是：选中要修改的Step点击File菜单，在下拉菜单中选Rename…,便弹跳出红色箭头所标示的窗口，在Newname栏中填写pcs，注意要是小写。pcs即为CAM人员编辑的Step,而org只保存原稿。修改前Step名修改后Step名此红色框即为选中进入pcs中点击JobMatrix,将原稿线路、防焊、文字、钻孔选中，按ctrl+c复制一份+1层再ctrl+v粘贴到原稿区上端，并将此+1层更改层名、层位并定义其相应的属性。则此被修改前为+1层的为修稿编辑层，原稿层仅供制作修稿时的核对参考。点击此处属性栏厂内工作稿原稿JobMatrix操作在下面两页有讲述不同顏色代表不同層次特性Steps鑽孔貫穿情形綠色表該層含資料(双击该格会显示该格中的内容)Matrix概述点击層名格即显示出该层修正欄(在修正栏中更改层名、定义其相应的属性)1调整层位方法：1.选择欲移动之层2.按ctrl+x（移动快捷键）3.点击要移去的位置修正欄实物层注解层线路层混合层文字层钻孔层文件电源层防焊层锡膏层成型层正片负片層名2正片:铜箔(含线路)部分是有颜色实体区域，基材部分是白色透明区域如图1负片:铜箔(含线路)部分是白色透明区域，基材部分是有颜色实体区域如图4通过thermalpad来判断内层的正负属性:中间部分为(白色)透明区域则为负片如图3.中间部分为(绿色)颜色即实体区域則为正片如图2.图1图2图3图4只有内层存在正负片之分(这里只阐述了内层正负片区分方法，未写内层制作)如在内层Gerber中没有线路和Thermalpad,则需上报上级判断正负片功能功能回復上次動作刪除複製變形暫存區極性修改移動連接修改尺寸修改形狀新增屬性功能功能同層移動移動到其它層平行線伸縮直角的伸縮移動移動三段線的中間線段(固定角度)移動三段線的中間線段(固定長度)移動排版到版面建立Profile及定原点建立Profile方法：将原稿外型截取出单PCS外型，Copy到新建的OL层(在Edit菜单下Copy-otherlayer)即为外框,Edit-Reshape-changesymbol为10mil,然后选中外框，Edit-Create-Profile即建立Profile。定原点方法:在外框的左下方直角处按快捷键SI抓交叉点--点击中的origin定原点于直角处，另在Step菜单下Datumpoint定基准点于直角处。此白色框为Profile此为原点锁点及格点功能功能功能锁点锁点//格格点点功功能能锁点及格点功能格点中心点骨架边缘交叉点正中央轮廓原点快捷键为SG快捷键为SC快捷键为SS快捷键为SE快捷键为SI快捷键为SM快捷键为SP功能功能鎖點對象與模式鎖點對象與模式层別功能区层別显示区影响层区锁点层(必须是显示层)工作层(必须是显示层)层別的显示颜色,方形最多可显示四層层別的显示顏色,圆形代表可显示非常多层箭头,代表有物件选择影响层(可不是显示层)箭头,代表有物件选择(可不是显示层)设定显示层：在层別功能区之层名上按左键设定工作层：在显示层之层別显示区上按左键设定锁点层：自动在显示层上切换层别符号鼠标右键点击指定处--AffectedBoard即选择板内的(含钻孔、线路、防焊、文字或其它须制作的工作稿资料层)，然后在层别处单击右键即出现该层命令目录栏，选择Cliparea出现其工作框，其参数按照上图调整（此工作框参数可按不同需求调整）点击OK即可切除Profile以外内容此参数可调配右键点此处出现如下多选框输钻孔表：在钻孔层单击右键，选Drilltoolsmanager即出现钻孔表，根据生产指示钻孔表中对应的成品孔径、孔数输入补偿后的孔径(NC孔径）及属性，输好后点击Apply。需注意单位为mm。孔数栏孔属性栏成品孔径栏补偿后孔径栏槽...
