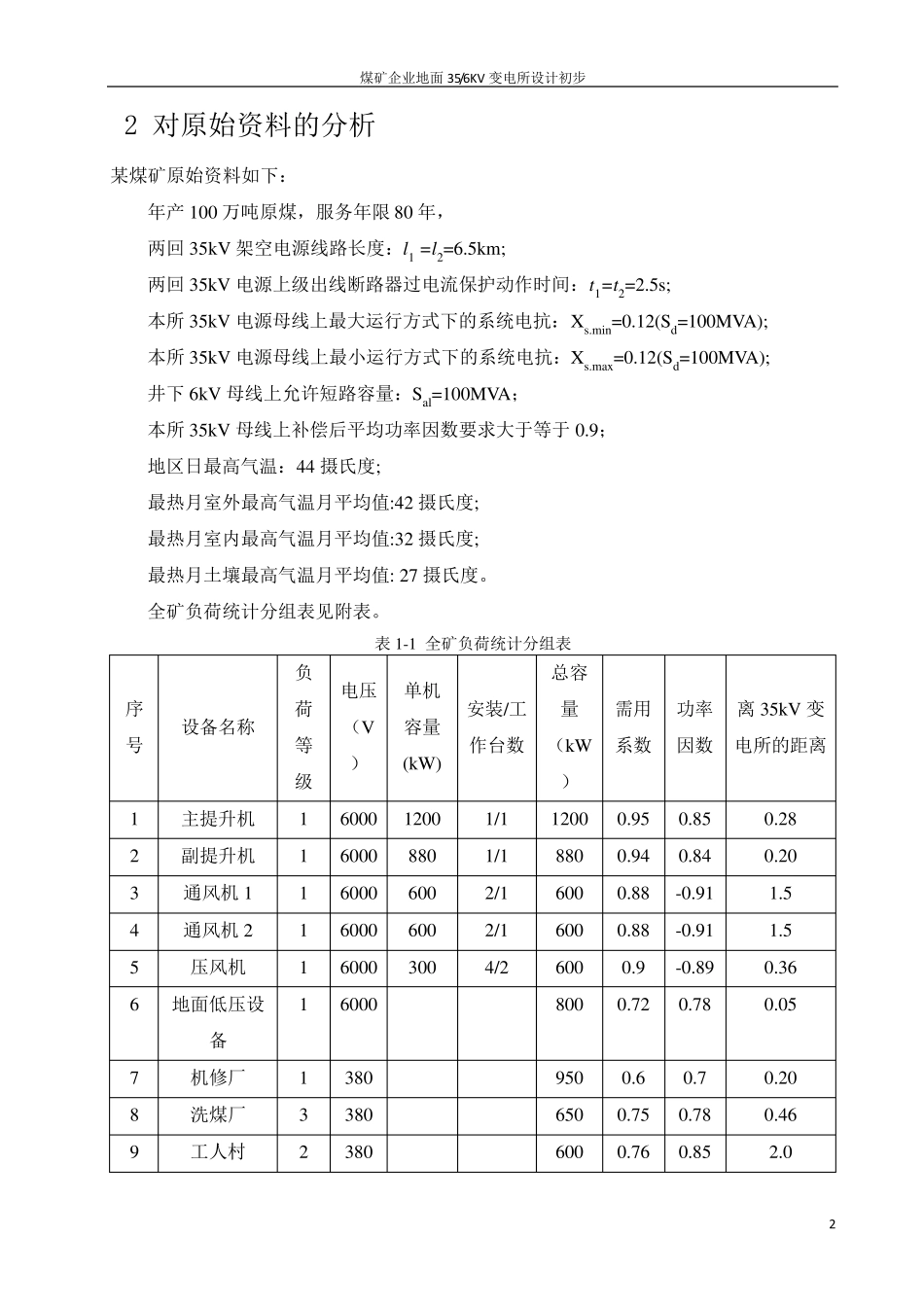

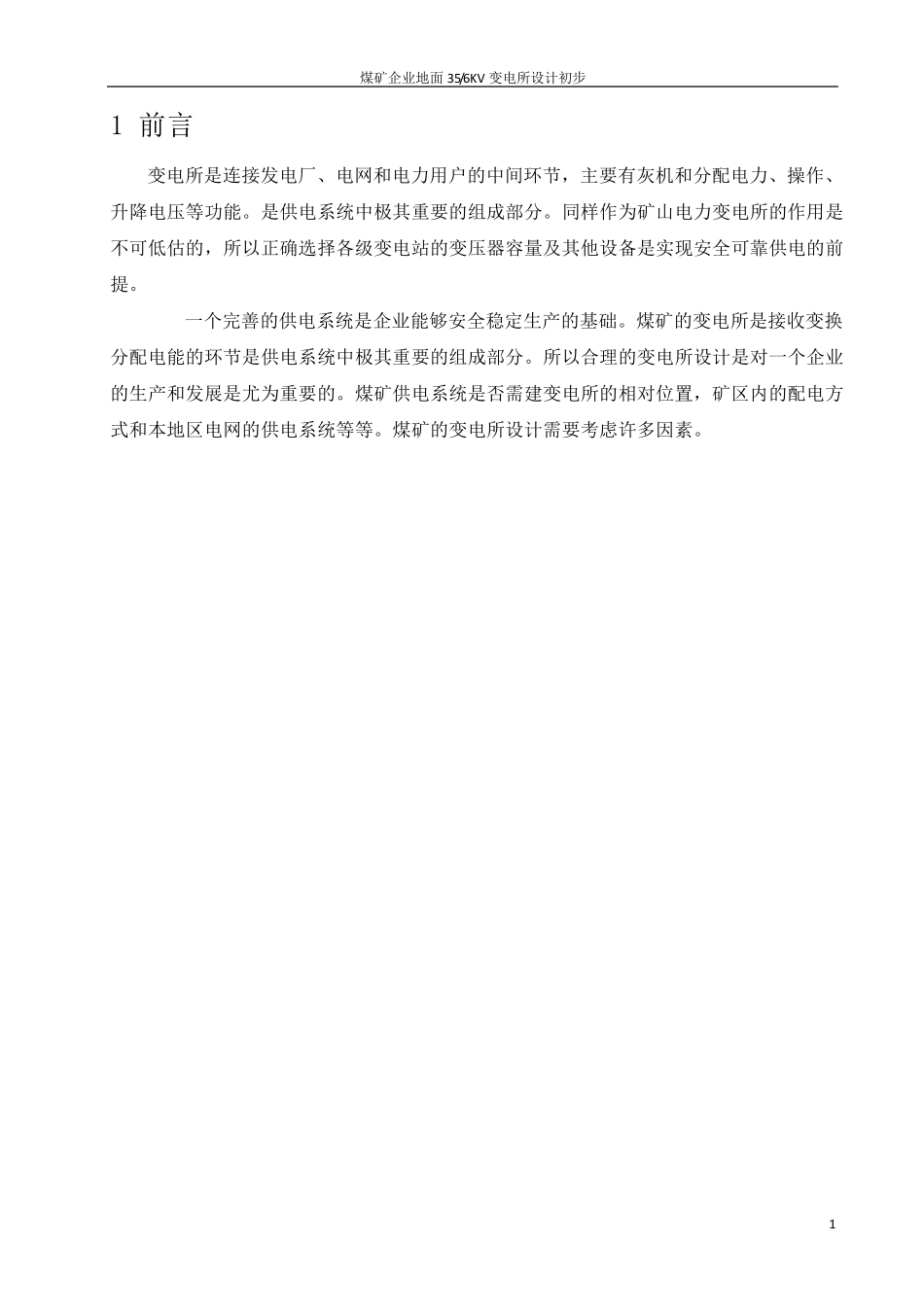

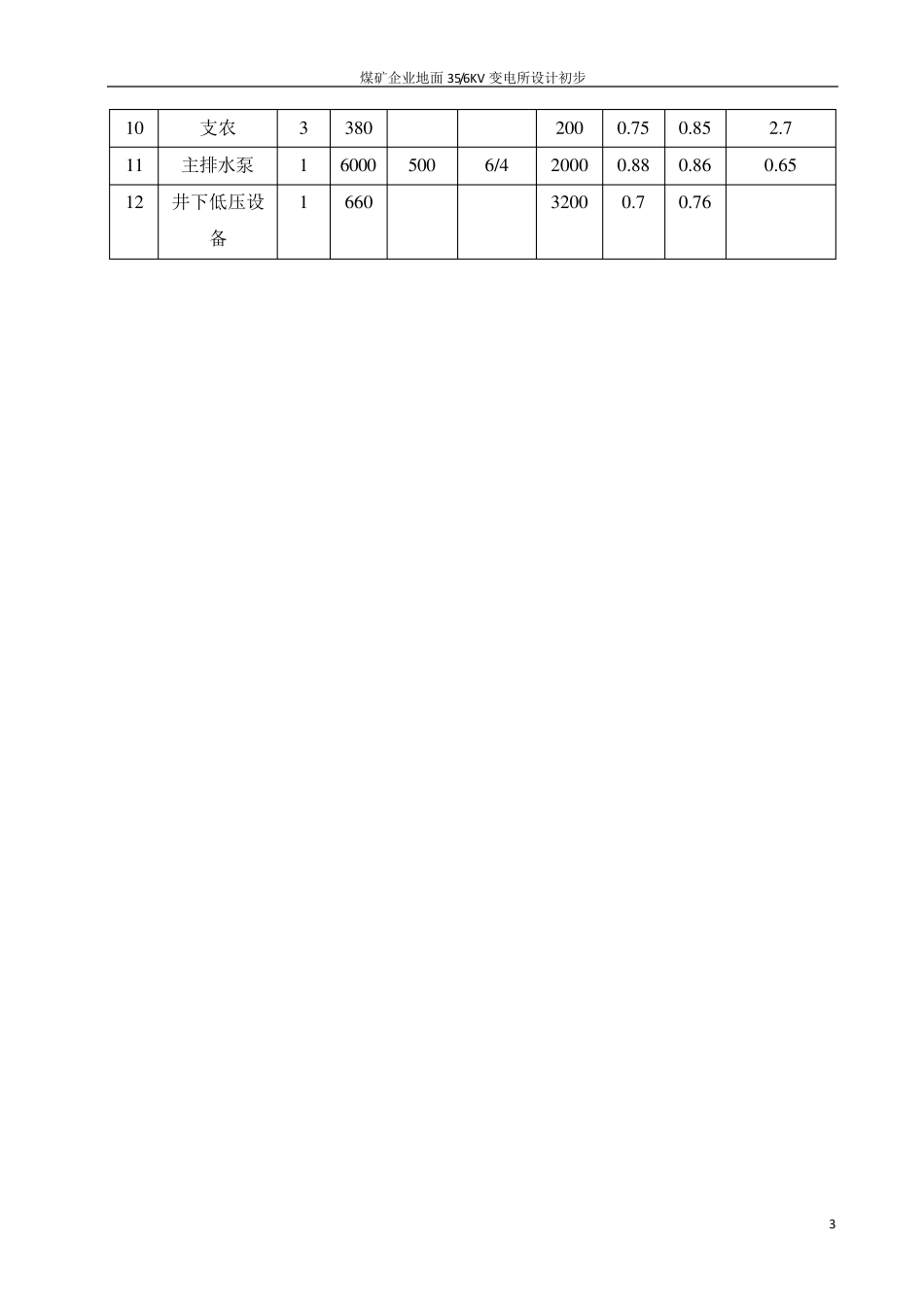

煤矿企业地面35/6KV 变电所设计初步 1 1 前言 变电所是连接发电厂、电网和电力用户的中间环节，主要有灰机和分配电力、操作、升降电压等功能。是供电系统中极其重要的组成部分。同样作为矿山电力变电所的作用是不可低估的，所以正确选择各级变电站的变压器容量及其他设备是实现安全可靠供电的前提。 一个完善的供电系统是企业能够安全稳定生产的基础。煤矿的变电所是接收变换分配电能的环节是供电系统中极其重要的组成部分。所以合理的变电所设计是对一个企业的生产和发展是尤为重要的。煤矿供电系统是否需建变电所的相对位置，矿区内的配电方式和本地区电网的供电系统等等。煤矿的变电所设计需要考虑许多因素。 煤矿企业地面35/6KV 变电所设计初步 2 2 对原始资料的分析 某煤矿原始资料如下： 年产100 万吨原煤，服务年限80 年， 两回35kV 架空电源线路长度：l1 =l2=6.5km; 两回35kV 电源上级出线断路器过电流保护动作时间：t1=t2=2.5s; 本所35kV 电源母线上最大运行方式下的系统电抗：Xs.min=0.12(Sd=100MVA); 本所35kV 电源母线上最小运行方式下的系统电抗：Xs.max=0.12(Sd=100MVA); 井下6kV 母线上允许短路容量：Sal=100MVA； 本所35kV 母线上补偿后平均功率因数要求大于等于0.9； 地区日最高气温：44 摄氏度; 最热月室外最高气温月平均值:42 摄氏度; 最热月室内最高气温月平均值:32 摄氏度; 最热月土壤最高气温月平均值: 27 摄氏度。 全矿负荷统计分组表见附表。 表 1-1 全矿负荷统计分组表 序号 设备名称 负荷等级 电压 （V） 单机容量(kW) 安装/工作台数 总容量 （kW） 需用 系数 功率 因数 离 35kV 变电所的距离 1 主提升机 1 6000 1200 1/1 1200 0.95 0.85 0.28 2 副提升机 1 6000 880 1/1 880 0.94 0.84 0.20 3 通风机 1 1 6000 600 2/1 600 0.88 -0.91 1.5 4 通风机 2 1 6000 600 2/1 600 0.88 -0.91 1.5 5 压风机 1 6000 300 4/2 600 0.9 -0.89 0.36 6 地面低压设备 1 6000 800 0.72 0.78 0.05 7 机修厂 1 380 950 0.6 0.7 0.20 8 洗煤厂 3 380 650 0.75 0.78 0.46 9 工人村 2 380 600 0.76 0.85 2.0 煤矿企业地面35/6KV 变电所设计初步 3 1 0 支农 3 3 8 0 2 0 0 0 .7 5 0 .8 5 2 .7 1 1 主排水泵 1 6 0 0 0 5 0 0 6 /4 2 0 0 0 0 .8 8 0...
