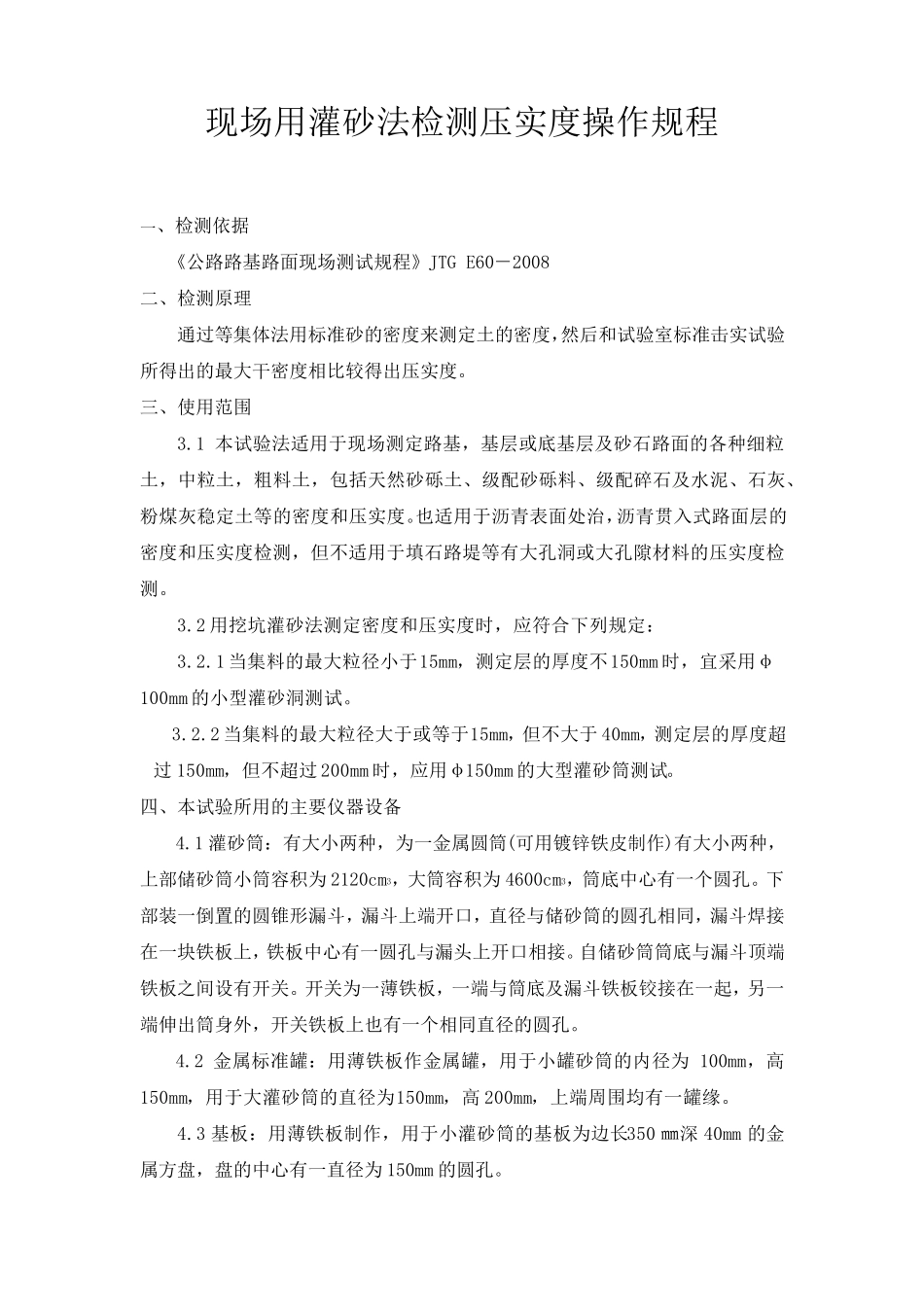

现场用灌砂法检测压实度操作规程

现场用灌砂法检测压实度操作规程 一、检测依据 《公路路基路面现场测试规程》JTG E60－2008 二、检测原理 通过等集体法用标准砂的密度来测定土的密度，然后和试验室标准击实试验所得出的最大干密度相比较得出压实度。 三、使用范围 3.1 本试验法适用于现场测定路基，基层或底基层及砂石路面的各种细粒土，中粒土，粗料土，包括天然砂砾土、级配砂砾料、级配碎石及水泥、石灰、粉煤灰稳定土等的密度和压实度。也适用于沥青表面处治，沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。 3.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定： 3.2.1 当集料的最大粒径小于15mm，测定层的厚度不150mm 时，宜采用φ100mm 的小型灌砂洞测试。 3.2.2 当集料的最大粒径大于或等于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm 时，应用φ150mm 的大型灌砂筒测试。 四、本试验所用的主要仪器设备 4.1 灌砂筒：有大小两种，为一金属圆筒(可用镀锌铁皮制作)有大小两种，上部储砂筒小筒容积为2120cm3，大筒容积为4600cm3，筒底中心有一个圆孔。下部装一倒置的圆锥形漏斗，漏斗上端 开 口 ，直 径与 储砂筒的圆孔相同 ，漏斗焊 接在 一块 铁板 上，铁板 中心有一圆孔与 漏头 上开 口 相接 。自 储砂筒筒底与 漏斗顶 端铁板 之 间 设有开 关 。开 关 为一薄 铁板 ，一端 与 筒底及漏斗铁板 铰 接 在 一起 ，另 一端 伸 出筒身 外 ，开 关 铁板 上也有一个相同 直 径的圆孔。 4.2 金属标准罐 ：用薄 铁板 作金属罐 ，用于小罐 砂筒的内 径为100mm，高150mm，用于大灌砂筒的直 径为150mm，高 200mm，上端 周 围均 有一罐 缘 。 4.3 基板 ：用薄 铁板 制作，用于小灌砂筒的基板 为边 长 350 ㎜ 深40mm 的金属方 盘 ，盘 的中心有一直 径为150mm 的圆孔。 4.4 玻璃板：边长约500mm(用于小灌砂筒)或600mm(用于大灌砂筒)的方形板。 4.5 试样盘：小筒挖出的试样可用饭盒存放、大筒挖出的试样可用300mm×500mm×400mm 的搪瓷盘存放。 4.6 天平或台称：称量 10-15kg，数量不大于1g，用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为 0.01g、0.1g、1.0g。 4.7 含水量测定器具：如铝盒、烘箱等。 4.8 量砂：粒径 0.30-0.60mm 或0.25-0.50mm 清洁干燥的均匀砂，约20-40kg，使用前须...
