现浇梁盘扣式支架安装施工技术交底(图文并茂)VIP专享

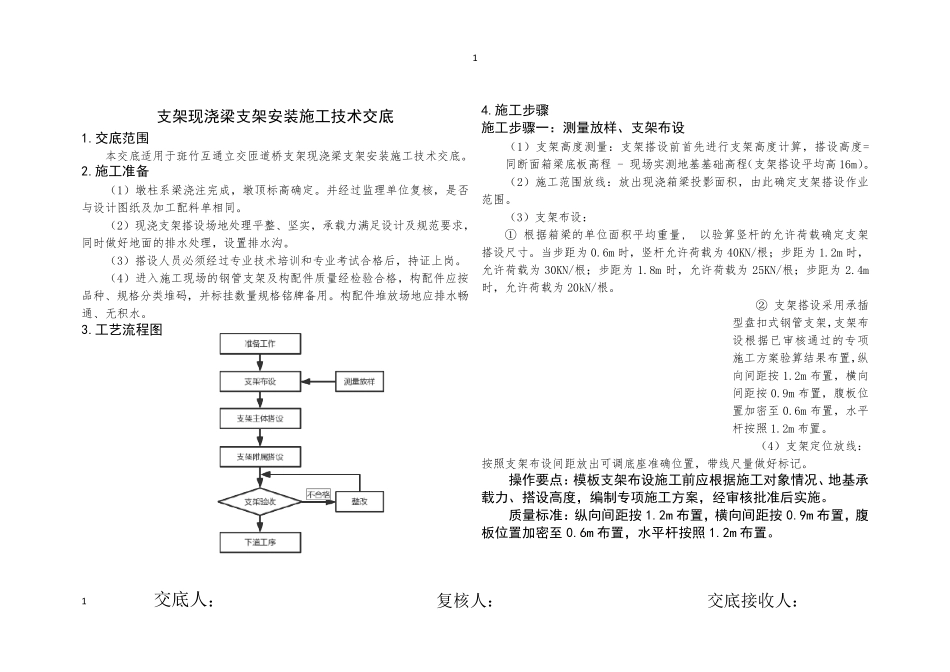

交底人： 复核人： 交底接收人： 1 1 支架现浇梁支架安装施工技术交底 1.交底范围 本 交 底 适 用 于 斑 竹 互 通 立 交 匝 道 桥 支 架 现 浇 梁 支 架 安 装 施 工 技 术 交 底 。 2.施工准备 （ 1） 墩 柱 系 梁 浇 注 完 成 ， 墩 顶 标 高 确 定 。 并 经 过 监 理 单 位 复 核 ， 是 否与 设 计 图 纸 及 加 工 配 料 单 相 同 。 （ 2） 现 浇 支 架 搭 设 场 地 处 理 平 整 、 坚 实 ， 承 载 力 满 足 设 计 及 规 范 要 求 ，同 时 做 好 地 面 的 排 水 处 理 ， 设 置 排 水 沟 。 （ 3） 搭 设 人 员 必 须 经 过 专 业 技 术 培 训 和 专 业 考 试 合 格 后 ， 持 证 上 岗 。 （ 4） 进 入 施 工 现 场 的 钢 管 支 架 及 构 配 件 质 量 经 检 验 合 格 ， 构 配 件 应 按品 种 、 规 格 分 类 堆 码 ， 并 标 挂 数 量 规 格 铭 牌备用 。 构 配 件 堆 放场 地 应 排 水 畅通 、 无积水 。 3.工艺流程图 4.施工步骤 施工步骤一：测量放样、支架布设 （ 1） 支 架 高 度测量 ：支 架 搭 设 前首先进 行支 架 高 度计 算， 搭 设 高 度=同 断面 箱梁 底 板高 程 - 现 场 实 测地 基基础高 程（ 支 架 搭 设 平 均高 16m）。 （ 2） 施 工 范 围放线：放出现 浇 箱梁 投影面 积， 由此确 定 支 架 搭 设 作业范 围。 （ 3） 支 架 布设 ： ① 根据 箱梁 的 单 位 面 积平 均重 量 , 以 验 算竖 杆 的 允 许 荷 载 确 定 支 架搭 设 尺 寸 。 当 步 距 为 0.6m 时 ， 竖 杆 允 许 荷 载 为 40KN/根； 步 距 为 1.2m 时 ，允 许 荷 载 为30KN/根； 步 距 为1.8m 时 ， 允 许 荷 载 为25KN/根； 步 距 为2.4m时 ， 允 许 荷 载 为 20kN/根。 ② 支 架 搭 设 采 用 承 插型 盘 扣 式 钢 管 支 架 ，支 架 布设 根据 已 审 核 通 过 的 专 项施 工 方 案 验 算结 果 布置 ，纵向 间 距 按 1.2m 布置 ， 横 向间 距 按 0.9m 布置 ， 腹 板位置 加 密 至 0.6m 布置 ， 水 平杆 按 照 1....
