现浇砼U型渠道衬砌工艺流程

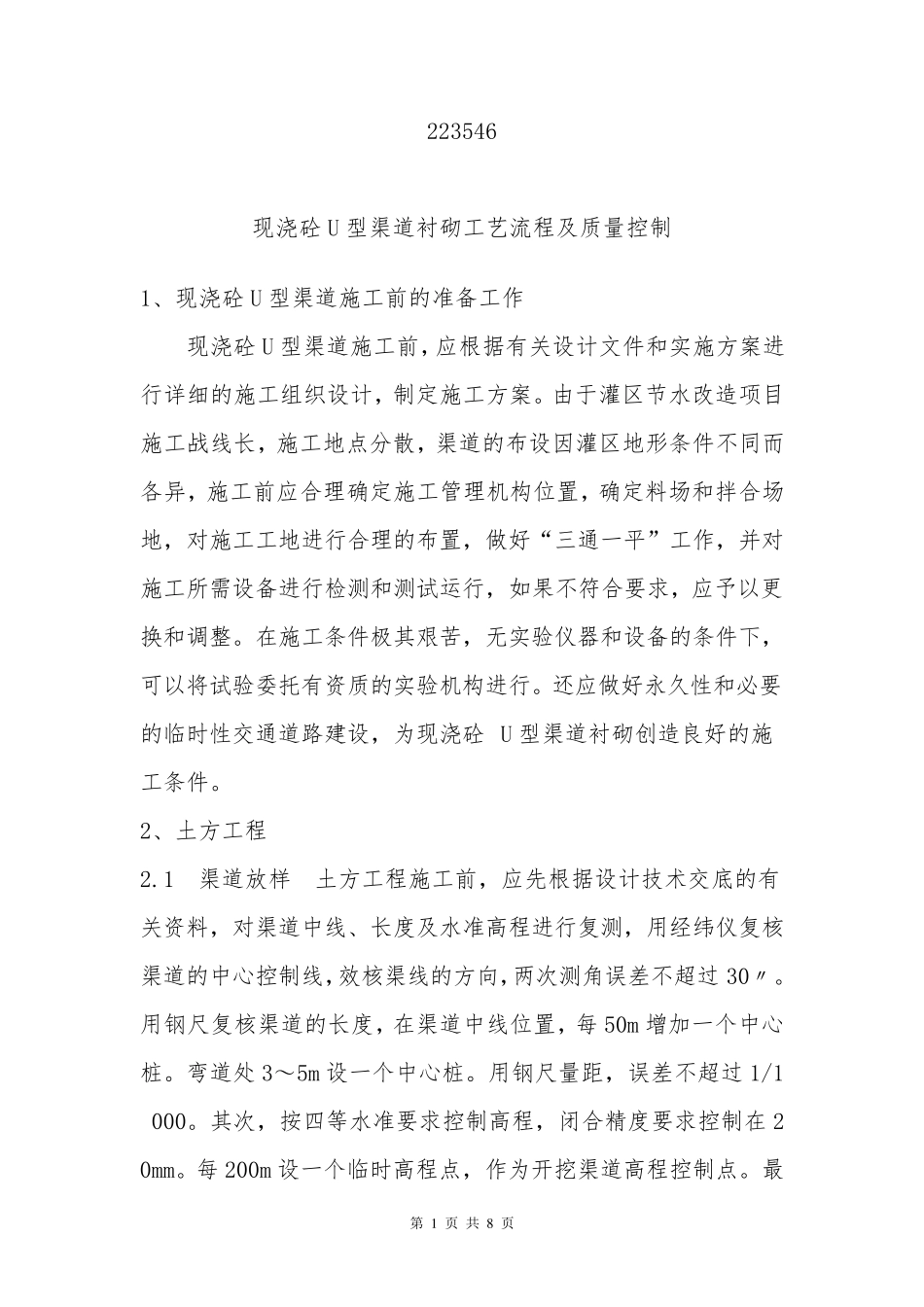

第 1 页 共 8 页 223546 现浇砼U 型渠道衬砌工艺流程及质量控制 1、现浇砼U 型渠道施工前的准备工作 现浇砼U 型渠道施工前，应根据有关设计文件和实施方案进行详细的施工组织设计，制定施工方案。由于灌区节水改造项目施工战线长，施工地点分散，渠道的布设因灌区地形条件不同而各异，施工前应合理确定施工管理机构位置，确定料场和拌合场地，对施工工地进行合理的布置，做好“三通一平”工作，并对施工所需设备进行检测和测试运行，如果不符合要求，应予以更换和调整。在施工条件极其艰苦，无实验仪器和设备的条件下，可以将试验委托有资质的实验机构进行。还应做好永久性和必要的临时性交通道路建设，为现浇砼 U 型渠道衬砌创造良好的施工条件。 2、土方工程 2.1 渠道放样 土方工程施工前，应先根据设计技术交底的有关资料，对渠道中线、长度及水准高程进行复测，用经纬仪复核渠道的中心控制线，效核渠线的方向，两次测角误差 不超 过 30〃 。用钢 尺 复核渠道的长度，在渠道中线位置，每 50m 增 加 一个 中心桩 。弯 道处 3～ 5m 设一个 中心桩 。用钢 尺 量距 ，误差 不超 过 1/1 000。其次，按 四 等 水准要求控制高程，闭 合精 度要求控制在 20mm。每 200m 设一个 临时高程点，作为开 挖 渠道高程控制点。最 第 2 页 共 8 页 后，根据中心线和高程控制点，对渠道土方开挖或回填边线及临时堆土、取土界限放样。 2.2 渠道土方夯填 填方渠道应满足如下技术要求①清基，清除渠床内杂草、砖瓦块、冻土、表面虚土、腐殖质及隐藏的砖石等。②回填土应采取就近取用，减少拉运费用，并将回填土的含水量控制在 16～20 之间。若回填土比较干燥，应采用洒水的方法调节回填土的含水量，若含水量较大，应采用排水、晾晒、换土等方法，将含水量控制在允许的范围内。③夯填时应根据实际情况确定施工方式，选用施工机械。④回填夯实采用分层夯实的方法，每层铺土厚度控制在 20～30cm 以内，分层夯实不得少于4 遍，应杜绝漏夯、虚土层、橡皮土等现象发生，夯实后的干容重不小于1.55t/m3。一次回填夯实工作面不小于100m，渠道内侧应预留20～50cm 的削坡量。 2.3 渠道土方开挖 2.3.1 主干渠道开挖。渠道开挖时先进行主干渠道开挖、整平，然后进行U 型渠道开挖。主干渠道应沿渠道测量线及开挖深 度开挖，开挖底 部 高程以 U 型渠道顶 高为 准 ，机械开挖时应预10cm左 右 ，...
