现浇箱梁模板计算

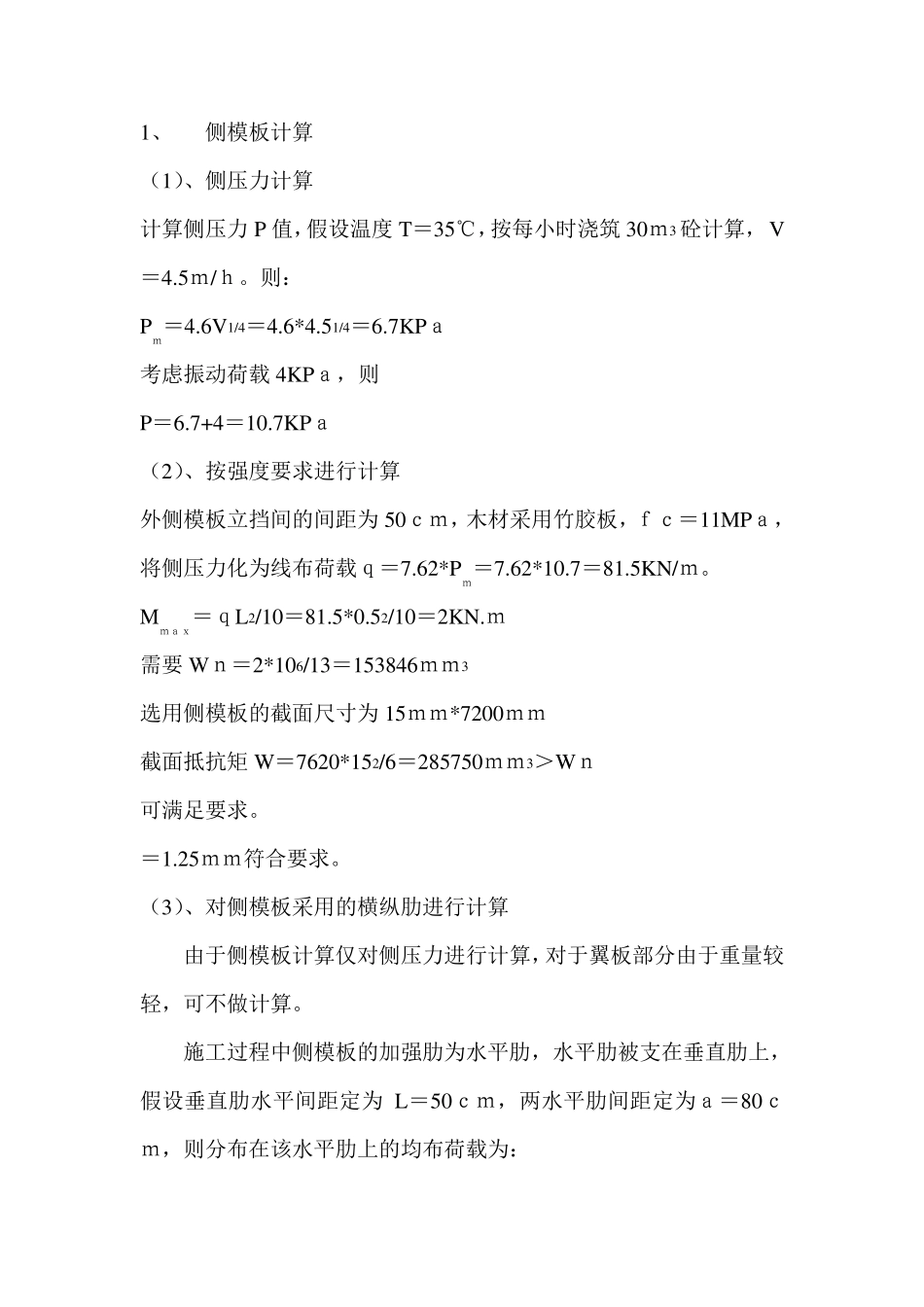

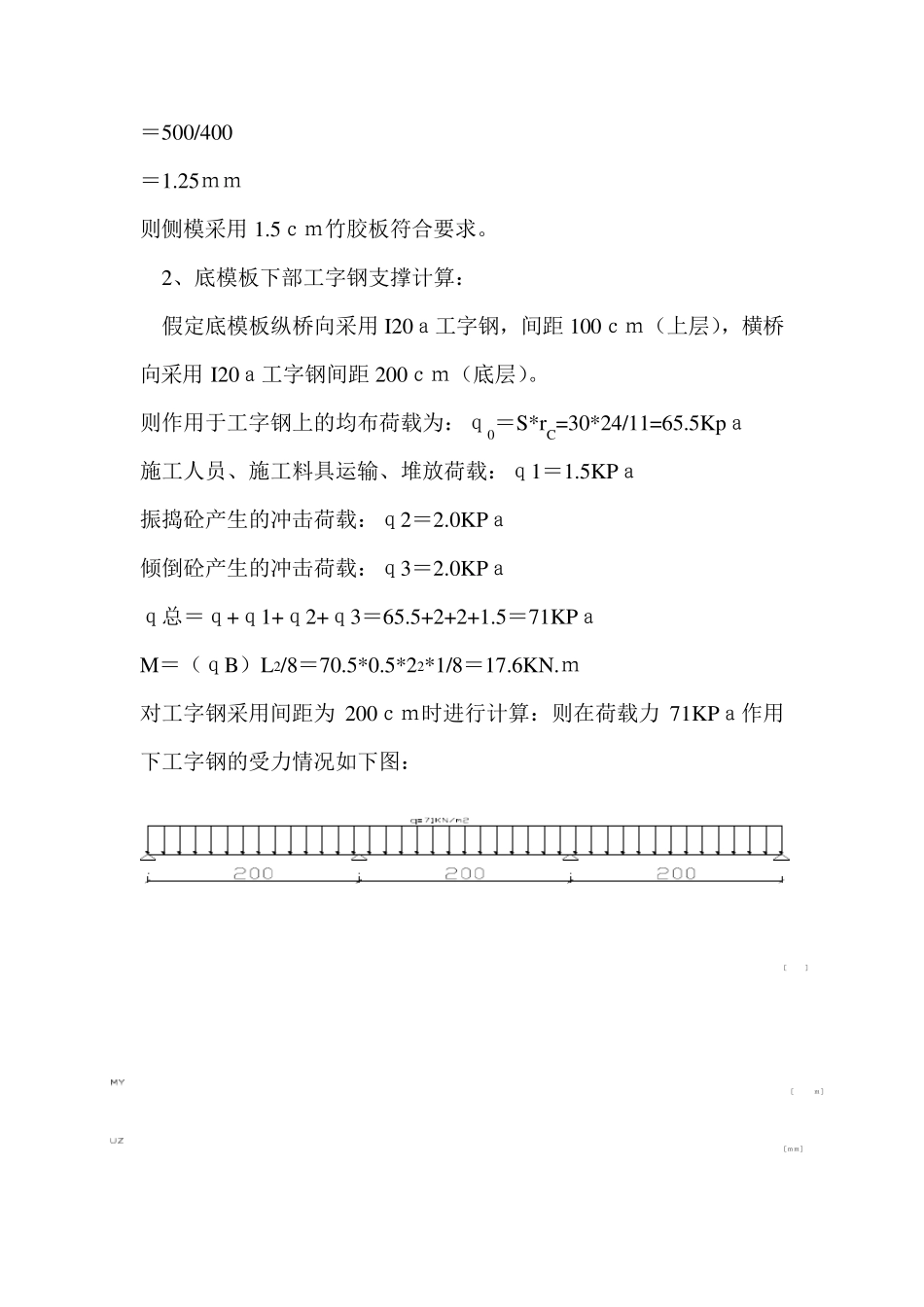

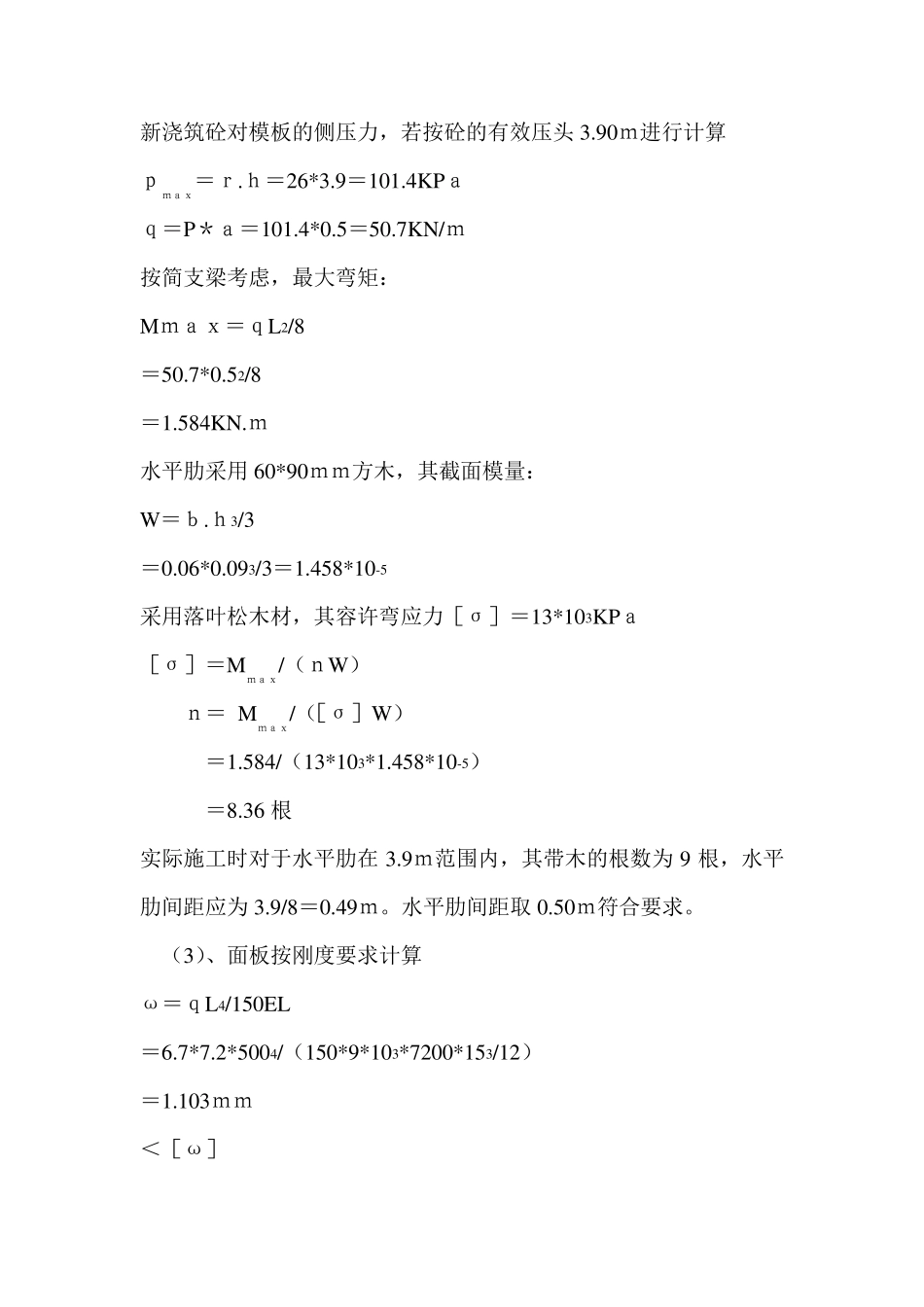

1、 侧模板计算 （1）、侧压力计算 计算侧压力P 值，假设温度T＝35℃，按每小时浇筑 30ｍ3 砼计算， V＝4.5ｍ/ｈ。则： Pｍ＝4.6V1/4＝4.6*4.51/4＝6.7KPａ 考虑振动荷载 4KPａ，则 P＝6.7+4＝10.7KPａ （2）、按强度要求进行计算 外侧模板立挡间的间距为 50ｃｍ，木材采用竹胶板，ｆｃ＝11MPａ，将侧压力化为线布荷载ｑ＝7.62*Pｍ＝7.62*10.7＝81.5KN/ｍ。 Mｍａｘ＝ｑL2/10＝81.5*0.52/10＝2KN.ｍ 需要 W ｎ＝2*106/13＝153846ｍｍ3 选用侧模板的截面尺寸为 15ｍｍ*7200ｍｍ 截面抵抗矩 W ＝7620*152/6＝285750ｍｍ3＞W ｎ 可满足要求。 ＝1.25ｍｍ符合要求。 （3）、对侧模板采用的横纵肋进行计算 由于侧模板计算仅对侧压力进行计算，对于翼板部分由于重量较轻，可不做计算。 施工过程中侧模板的加强肋为水平肋，水平肋被支在垂直肋上，假设垂直肋水平间距定为 L＝50ｃｍ，两水平肋间距定为ａ＝80ｃｍ，则分布在该水平肋上的均布荷载为： 新浇筑砼对模板的侧压力，若按砼的有效压头3.90ｍ进行计算 ｐｍａｘ＝ｒ.ｈ＝26*3.9＝101.4KPａ ｑ＝P＊ａ＝101.4*0.5＝50.7KN/ｍ 按简支梁考虑，最大弯矩： Mｍａｘ＝ｑL2/8 ＝50.7*0.52/8 ＝1.584KN.ｍ 水平肋采用60*90ｍｍ方木，其截面模量： W ＝ｂ.ｈ3/3 ＝0.06*0.093/3＝1.458*10-5 采用落叶松木材，其容许弯应力［σ］＝13*103KPａ ［σ］＝Mｍａｘ/（ｎW ） ｎ＝ Mｍａｘ/（［σ］W ） ＝1.584/（13*103*1.458*10-5） ＝8.36 根 实际施工时对于水平肋在 3.9ｍ范围内，其带木的根数为 9 根，水平肋间距应为 3.9/8＝0.49ｍ。水平肋间距取 0.50ｍ符合要求。 （3）、面板按刚度要求计算 ω＝ｑL4/150EL ＝6.7*7.2*5004/（150*9*103*7200*153/12） ＝1.103ｍｍ ＜［ω］ ＝500/400 ＝1.25ｍｍ 则侧模采用1.5ｃｍ竹胶板符合要求。 2、底模板下部工字钢支撑计算： 假定底模板纵桥向采用I20ａ工字钢，间距 100ｃｍ（上层），横桥向采用I20ａ工字钢间距 200ｃｍ（底层）。 则作用于工字钢上的均布荷载为：ｑ0＝S*rC=30*24/11=65.5Kpａ 施工人员、施工料具运输、堆放荷载：ｑ1＝1.5KPａ 振捣砼产生的冲击荷载：ｑ2＝2.0KPａ 倾倒砼产生的冲击荷载：ｑ3＝2.0KPａ ｑ总＝ｑ+ｑ1+ｑ2+ｑ3＝65.5+2+2+1.5＝71KPａ M＝（ｑB）L2/8＝70.5*0.5*22*1/8＝17.6KN.ｍ 对工字钢采用间距为 200ｃｍ时进行计算：则在荷载力 71KPａ作用下工字钢...
