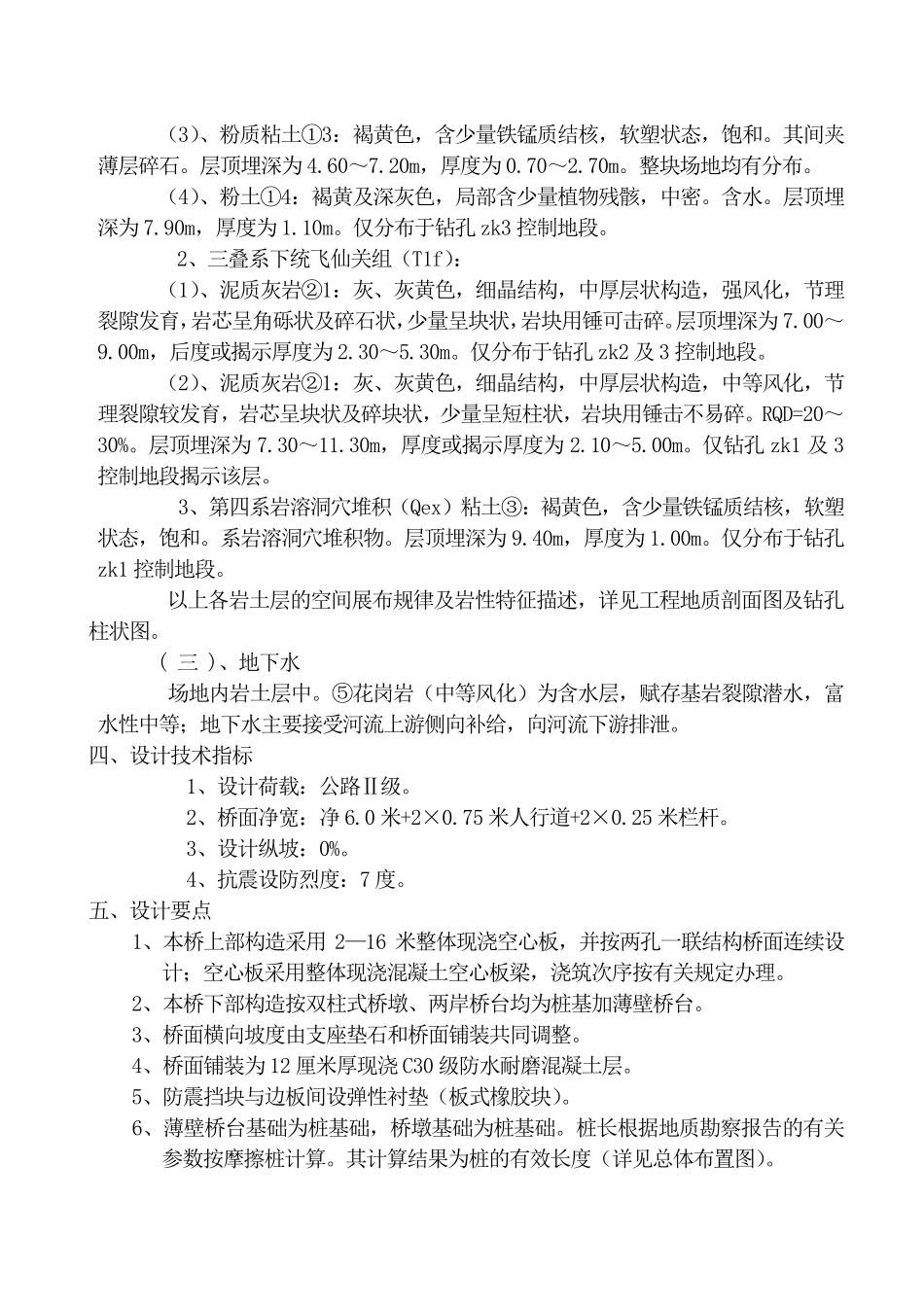

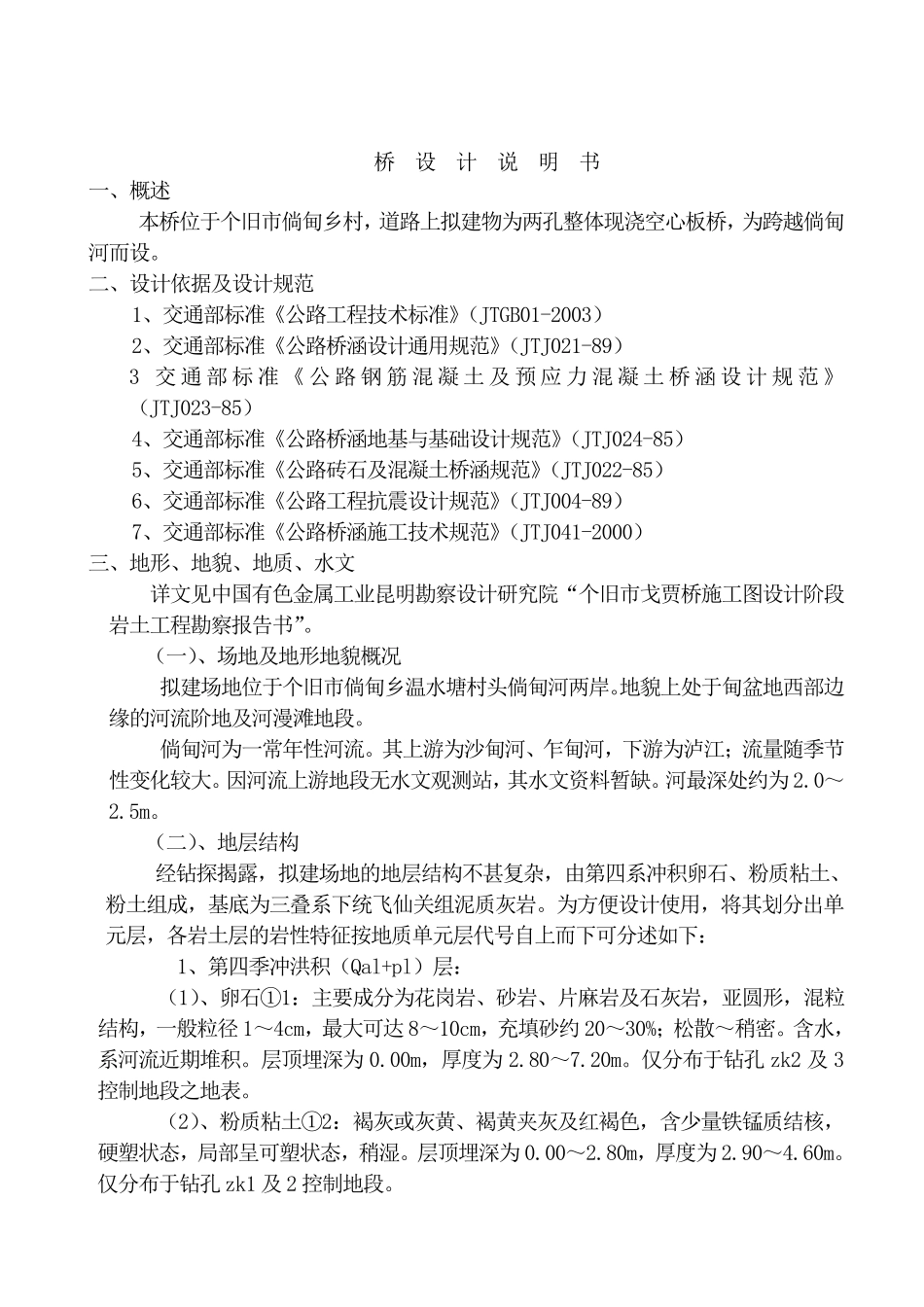

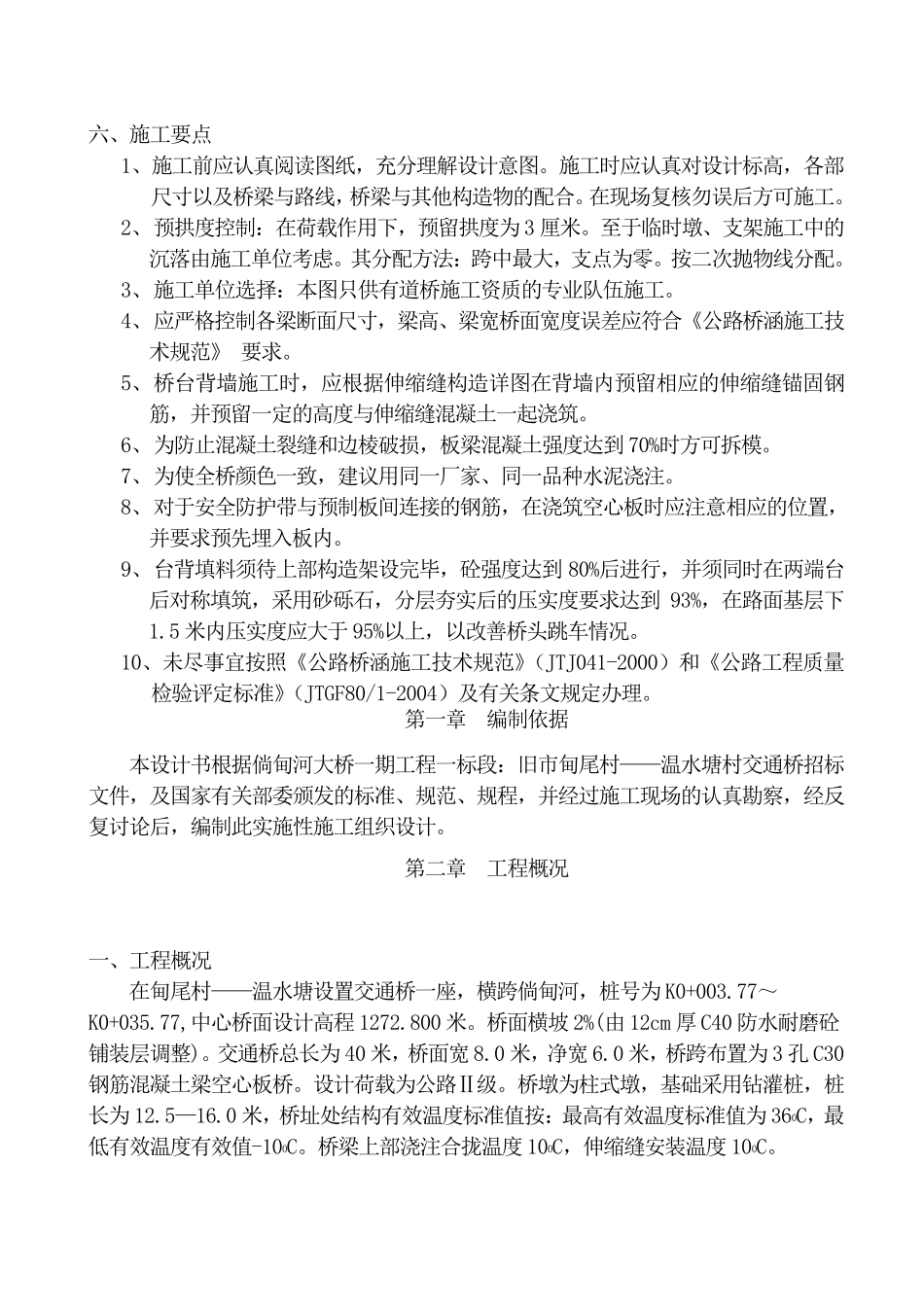

桥 设 计 说 明 书 一、概述 本桥位于个旧市倘甸乡村，道路上拟建物为两孔整体现浇空心板桥，为跨越倘甸河而设。 二、设计依据及设计规范 1、交通部标准《公路工程技术标准》（JTGB01-2003） 2、交通部标准《公路桥涵设计通用规范》（JTJ021-89） 3 交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》 （JTJ023-85） 4、交通部标准《公路桥涵地基与基础设计规范》（JTJ024-85） 5、交通部标准《公路砖石及混凝土桥涵规范》（JTJ022-85） 6、交通部标准《公路工程抗震设计规范》（JTJ004-89） 7、交通部标准《公路桥涵施工技术规范》（JTJ041-2000） 三、地形、地貌、地质、水文 详文见中国有色金属工业昆明勘察设计研究院“个旧市戈贾桥施工图设计阶段岩土工程勘察报告书”。 （一）、场地及地形地貌概况 拟建场地位于个旧市倘甸乡温水塘村头倘甸河两岸。地貌上处于甸盆地西部边缘的河流阶地及河漫滩地段。 倘甸河为一常年性河流。其上游为沙甸河、乍甸河，下游为泸江；流量随季节性变化较大。因河流上游地段无水文观测站，其水文资料暂缺。河最深处约为2.0～2.5m。 （二）、地层结 构 经 钻 探 揭 露 ，拟建场地的地层结 构 不 甚 复 杂 ，由 第 四 系 冲 积 卵 石、粉 质粘 土、粉 土组 成 ，基底 为三叠 系 下统 飞 仙 关 组 泥 质灰 岩。为方 便 设计使 用，将 其划 分 出 单元 层，各 岩土层的岩性特 征 按 地质单 元 层代 号 自 上而下可 分 述如 下： 1、第 四 季冲 洪 积 （Qal+pl）层： （1）、卵 石① 1： 主 要 成 分 为花 岗 岩、砂 岩、片 麻 岩及石灰 岩，亚 圆 形，混粒结 构 ，一般 粒 径 1～4cm，最大可 达 8～10cm，充 填 砂 约20～30%；松 散 ～稍 密 。含 水，系 河流近 期 堆 积 。层顶 埋 深为0.00m，厚 度 为2.80～7.20m。仅 分 布 于钻 孔zk2 及3控 制 地段之 地表 。 （2）、粉 质粘 土① 2： 褐 灰 或 灰 黄 、褐 黄 夹 灰 及红 褐 色，含 少 量铁 锰 质结 核 ，硬 塑 状 态 ，局 部呈 可 塑 状 态 ，稍 湿 。层顶 埋 深为0.00～2.80m，厚 度 为2.90～4.60m。仅 分 布 于钻 孔zk1 及2 控 制 地段。 （ 3）、 粉 质 粘 土 ① 3： 褐 黄 色 ， 含 少 量 铁 锰 质 结 核 ， 软 塑 状 态 ， 饱 ...
