玻璃夹砂管施工方案

玻璃夹砂管施工方案_第1页
1/11
玻璃夹砂管施工方案_第2页
2/11
玻璃夹砂管施工方案_第3页
3/11

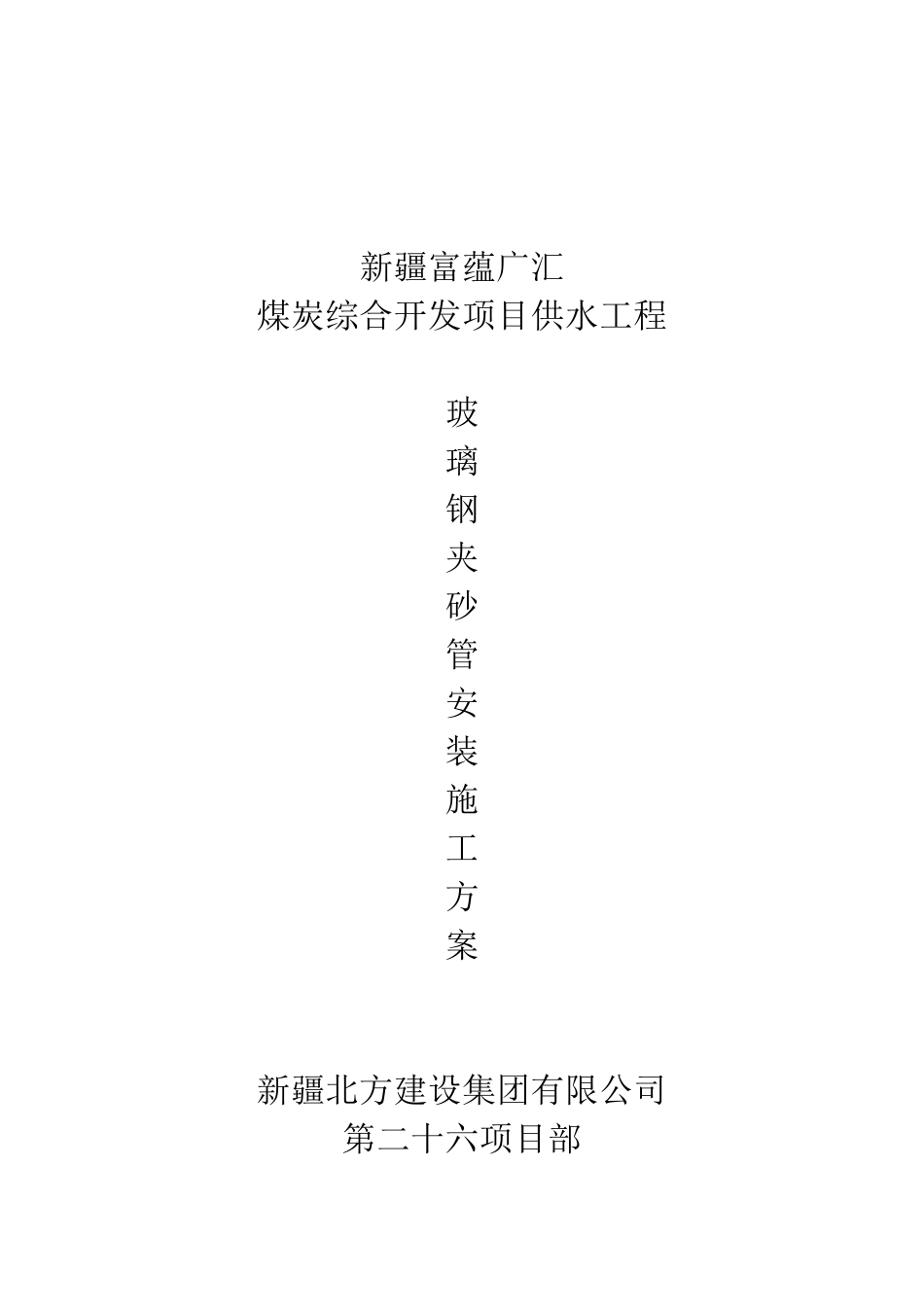

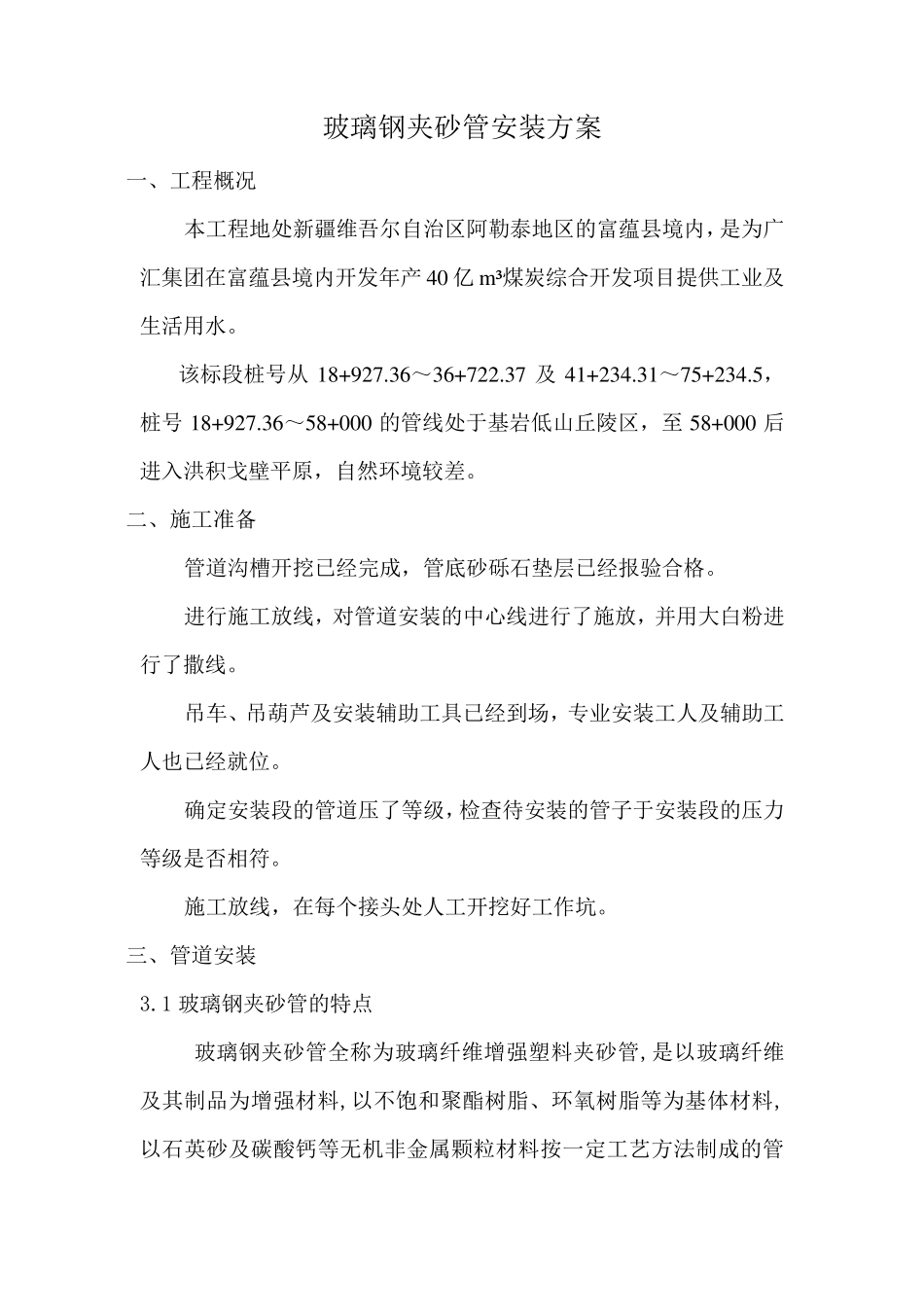

新疆富蕴广汇 煤炭综合开发项目供水工程 玻 璃 钢 夹 砂 管 安 装 施 工 方 案 新疆北方建设集团有限公司 第二十六项目部 编制: 审核: 审批: 玻璃钢夹砂管安装方案 一、工程概况 本工程地处新疆维吾尔自治区阿勒泰地区的富蕴县境内,是为广汇集团在富蕴县境内开发年产 40 亿 m³煤炭综合开发项目提供工业及生活用水。 该标段桩号从 18+927.36~36+722.37 及 41+234.31~75+234.5,桩号 18+927.36~58+000 的管线处于基岩低山丘陵区,至 58+000 后进入洪积戈壁平原,自然环境较差。 二、施工准备 管道沟槽开挖已经完成,管底砂砾石垫层已经报验合格。 进行施工放线,对管道安装的中心线进行了施放,并用大白粉进行了撒线。 吊车、吊葫芦及安装辅助工具已经到场,专业安装工人及辅助工人也已经就位。 确定安装段的管道压了等级,检查待安装的管子于安装段的压力等级是否相符。 施工放线,在每个接头处人工开挖好工作坑。 三、管道安装 3.1 玻璃钢夹砂管的特点 玻璃钢夹砂管全 称 为玻璃纤 维增 强 塑 料 夹砂管,是以 玻璃纤 维及其 制 品 为增 强 材 料 ,以 不 饱 和 聚 酯 树 脂 、环氧 树 脂 等为基体 材 料 ,以 石英 砂及碳 酸 钙 等无 机 非 金 属 颗 粒 材 料 按 一定工艺 方法 制 成的管 道 ,具 有 金 属 管 材 无 法 比 拟 的 优 越 性 。 3.2 施 工 流 程 2 .2 施 工 工 艺 流 程 图 3.3 管 道 敷 设 及 安 装 3.3.1 玻 璃 夹 砂 管 吊 方 管 沟 底 部 玻 璃 钢 夹 砂 管 在 进 场 时 ,管 子 均 卸 在 管 道 沟 槽 左 侧 约 20 米 附 近 ,20t 吊 车 在 管 道 左 侧 可 直 接 吊 装 下 放 至 沟 底 。 采 用 40t 吊 车 下 管 , 吊车 停 放 在 管 沟 的 左 侧 , 支 撑 好 后 , 管 道 上 采 用 吊 带 两 点 捆 绑 定 位 , 吊车 在 专 人 的 指 挥 下 直 接 将 管 子 吊 放 在 管 沟 的 中 心 线 上 。 在 吊 放 管 子 时要 确 认 管 子 的 承 口 迎 向 水 流 方 向 , 插 口 于 水 流 方 向 一 致 。 并 在 各 接 口处 掏 挖 工 作 坑 , 工 作 坑 大 小 为 方 便 管 道 对 接 安 装 为 宜 。 如 图 3.3.1...
