玻璃温室技术要求

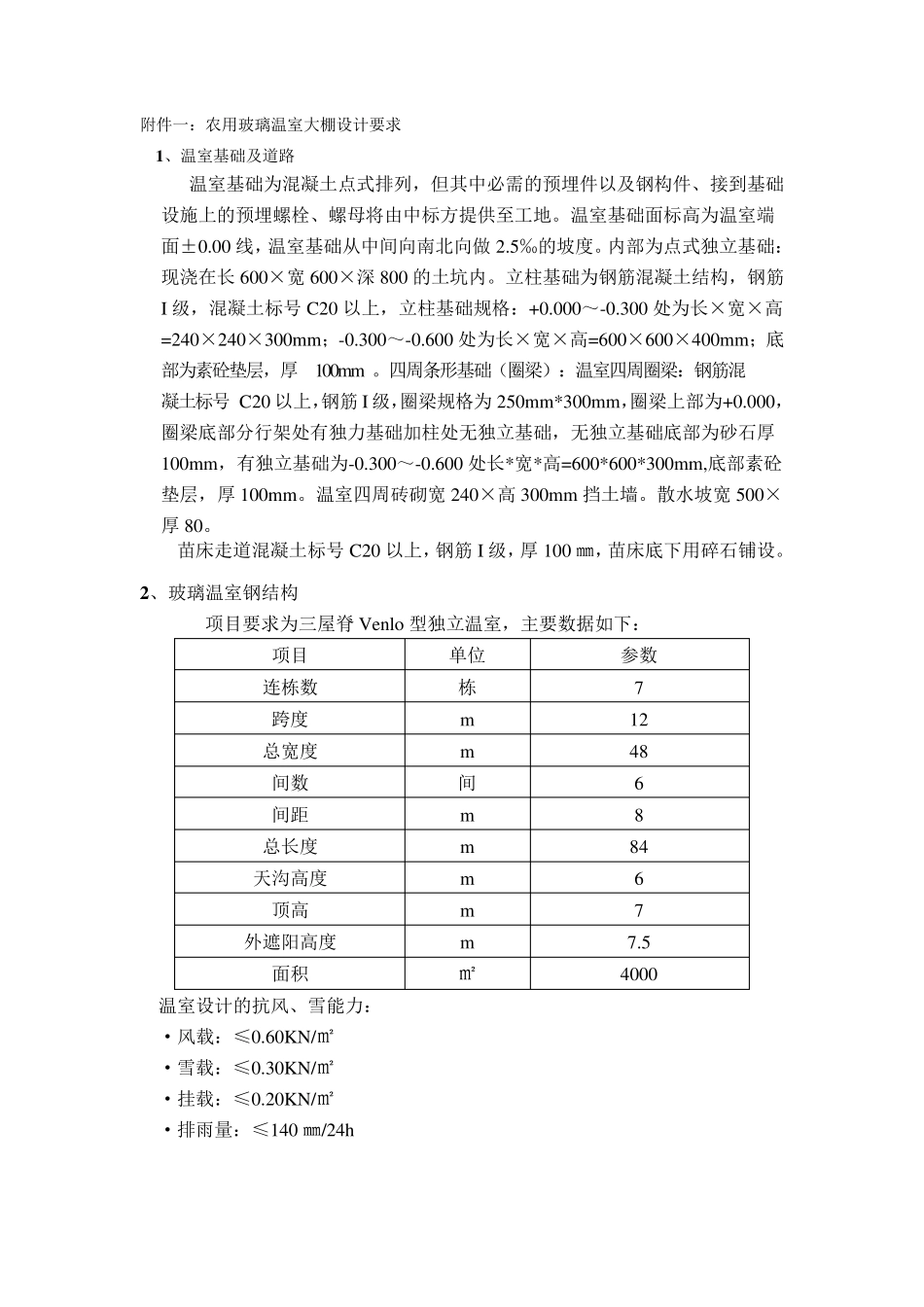

附件一：农用玻璃温室大棚设计要求 1 、温室基础及道路 温室基础为混凝土点式排列，但其中必需的预埋件以及钢构件、接到基础设施上的预埋螺栓、螺母将由中标方提供至工地。温室基础面标高为温室端面±0.00 线，温室基础从中间向南北向做 2.5‰的坡度。内部为点式独立基础：现浇在长 600×宽 600×深 800 的土坑内。立柱基础为钢筋混凝土结构，钢筋I 级，混凝土标号 C20 以上，立柱基础规格：+0.000～-0.300 处为长×宽×高=240×240×300mm；-0.300～-0.600 处为长×宽×高=600×600×400mm；底部为素砼垫层，厚100mm 。四周条形基础（圈梁）：温室四周圈梁：钢筋混凝土标号 C20 以上，钢筋 I 级，圈梁规格为250mm*300mm，圈梁上部为+0.000，圈梁底部分行架处有独力基础加柱处无独立基础，无独立基础底部为砂石厚100mm，有独立基础为-0.300～-0.600 处长*宽*高=600*600*300mm,底部素砼垫层，厚 100mm。温室四周砖砌宽 240×高300mm 挡土墙。散水坡宽 500×厚 80。 苗床走道混凝土标号 C20 以上，钢筋 I 级，厚 100 ㎜，苗床底下用碎石铺设。 2 、玻璃温室钢结构 项目要求为三屋脊 Venlo型独立温室，主要数据如下： 项目 单位 参数 连栋数 栋 7 跨度 m 12 总宽度 m 48 间数 间 6 间距 m 8 总长度 m 84 天沟高度 m 6 顶高 m 7 外遮阳高度 m 7.5 面积 ㎡ 4000 温室设计的抗风、雪能力： ·风载：≤0.60KN/㎡ ·雪载：≤0.30KN/㎡ ·挂载：≤0.20KN/㎡ ·排雨量：≤140 ㎜/24h 所有的钢结构都按照国家标准GB/T13912-92 进行热浸镀锌处理，主要材料描述如下： 钢架： 四角立柱： □120×120×3.5 ㎜ 中间立柱： □120×80×3.5 ㎜ 立柱高度： 6.00m 从基础的顶部到天沟下部 立柱拉筋： 10m m 圆钢 水平拉筋： 10m m 圆钢 横向桁架12m ,高度60 ㎝： 上部构件为□60×40×2 ㎜ 下部构件为□60×40×2 ㎜ 横梁加强筋Φ16 圆钢 纵向桁架8m ,高度60 ㎝： 上部构件为□60×40×2 ㎜ 下部构件为□60×40×2 ㎜ 横梁加强筋Φ16 圆钢 天沟支撑： □120×80×4 ㎜ 高度200 ㎜ 适合机械式传动通风系统 端墙： 端墙立柱： □120×120×3.5 ㎜ 端墙围梁： C80×40×2.5 ㎜ 每扇墙4 层 边墙： 横梁处立柱： □120×80×3.5 ㎜ 中间立柱： □120×60×3 ㎜ 边墙拉杆： C80×40×2.5 ㎜ 每扇墙4 层 天沟： 规格 415 ...
