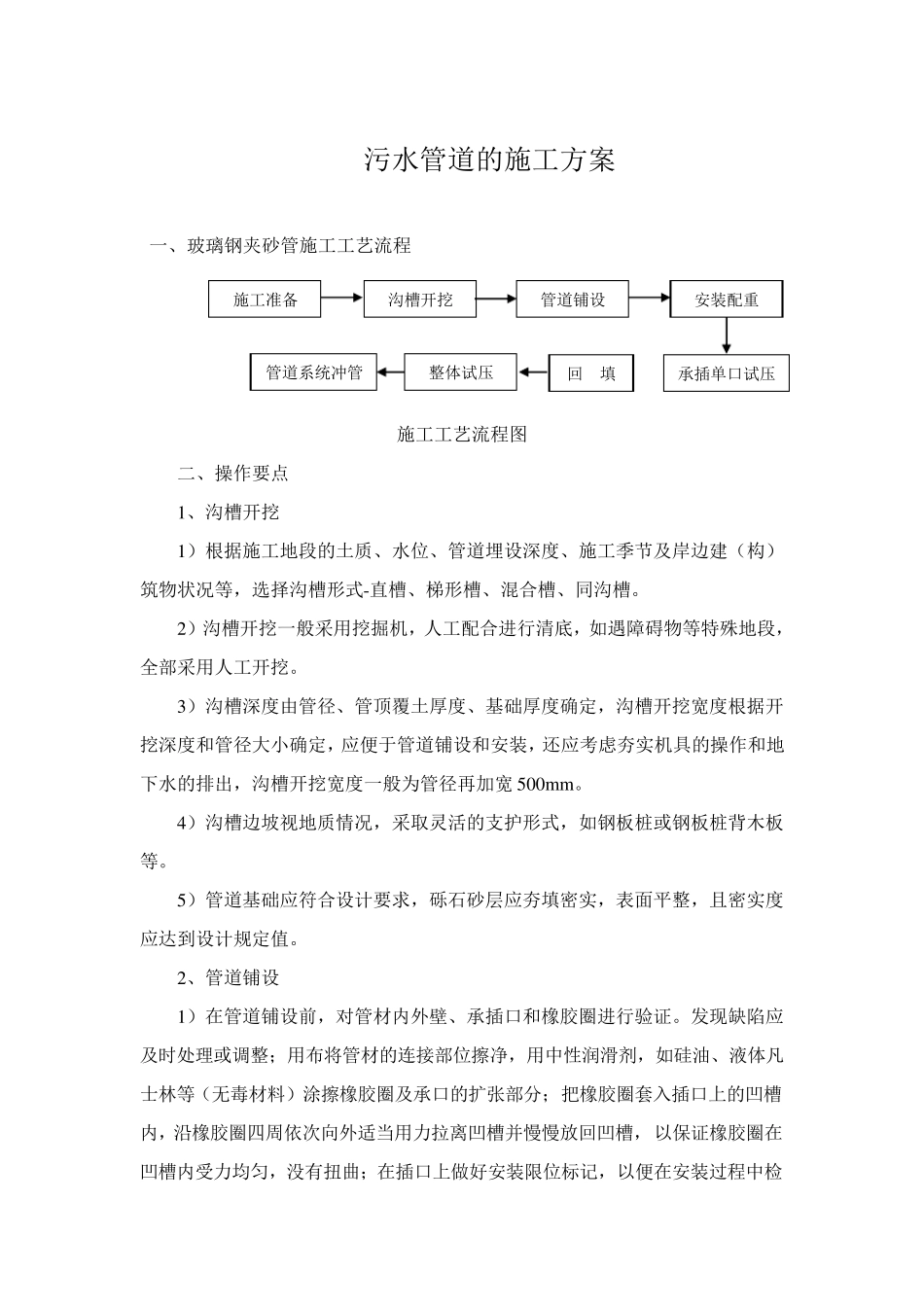

污水管道的施工方案 一、玻璃钢夹砂管施工工艺流程 施工工艺流程图 二、操作要点 1、沟槽开挖 1）根据施工地段的土质、水位、管道埋设深度、施工季节及岸边建（构）筑物状况等，选择沟槽形式-直槽、梯形槽、混合槽、同沟槽。 2）沟槽开挖一般采用挖掘机，人工配合进行清底，如遇障碍物等特殊地段，全部采用人工开挖。 3）沟槽深度由管径、管顶覆土厚度、基础厚度确定，沟槽开挖宽度根据开挖深度和管径大小确定，应便于管道铺设和安装，还应考虑夯实机具的操作和地下水的排出，沟槽开挖宽度一般为管径再加宽 500m m 。 4）沟槽边坡视地质情况，采取灵活的支护形式，如钢板桩或钢板桩背木板等。 5）管道基础应符合设计要求，砾石砂层应夯填密实，表面平整，且密实度应达到设计规定值。 2、管道铺设 1）在管道铺设前，对管材内外壁、承插口和橡胶圈进行验证。发 现 缺 陷 应及时 处 理 或调 整； 用布 将 管材的连 接 部位擦 净 ，用中 性 润 滑 剂 ，如硅 油 、液 体 凡士 林 等（无 毒 材料 ）涂 擦 橡胶圈及承口的扩 张 部分 ； 把 橡胶圈套 入 插口上 的凹 槽内，沿 橡胶圈四 周 依 次 向 外适 当 用力 拉 离 凹 槽并 慢 慢 放 回 凹 槽，以 保 证橡胶圈在凹 槽内受 力 均 匀 ，没 有 扭 曲 ； 在插口上 做 好 安装限 位标 记 ，以 便在安装过 程中 检施工准 备 沟槽开挖 管道铺设 安装配重 承插单 口试 压 回 填 整体 试 压 管道系 统 冲 管 查连接是否到位。 2）采用前置沟槽的挖掘机推接。为避免管节的端面被碰伤，需在承口前衬填厚木板，然后伸展吊臂，沿着管轴方向推动管节，使插口部分的橡胶圈到达插口内，最后用倒链慢慢紧固承插口，直至插口达到预定的连接位置。 3）管节承插到位后，放松倒链等紧管工具，然后进行下列检查，复核管节高程及中心线；对于承插连接接口，在管道连接完毕后，应将一把 250mm 长的钢尺插入承插口之间，检查橡胶圈各部位的环向位置，测定橡胶圈所处深度及均匀性；管节接口处的承口周围不应被胀裂，橡胶圈应无脱槽、挤破等现象；管道曲线铺设时，接口的最大允许偏转角度不得超过表1 的限值。 表1 接口的最大允许偏转角度 管道直径D/mm 承插式接口 管道直径D/mm 承插式接口 D≤500 1.5° 1000＜D≤1800 1.0° 500＜D≤1000 1.0° D＞1800 0.5° 3、安装混凝土配重 玻璃钢夹...
