玻璃钢立式储罐课程设计

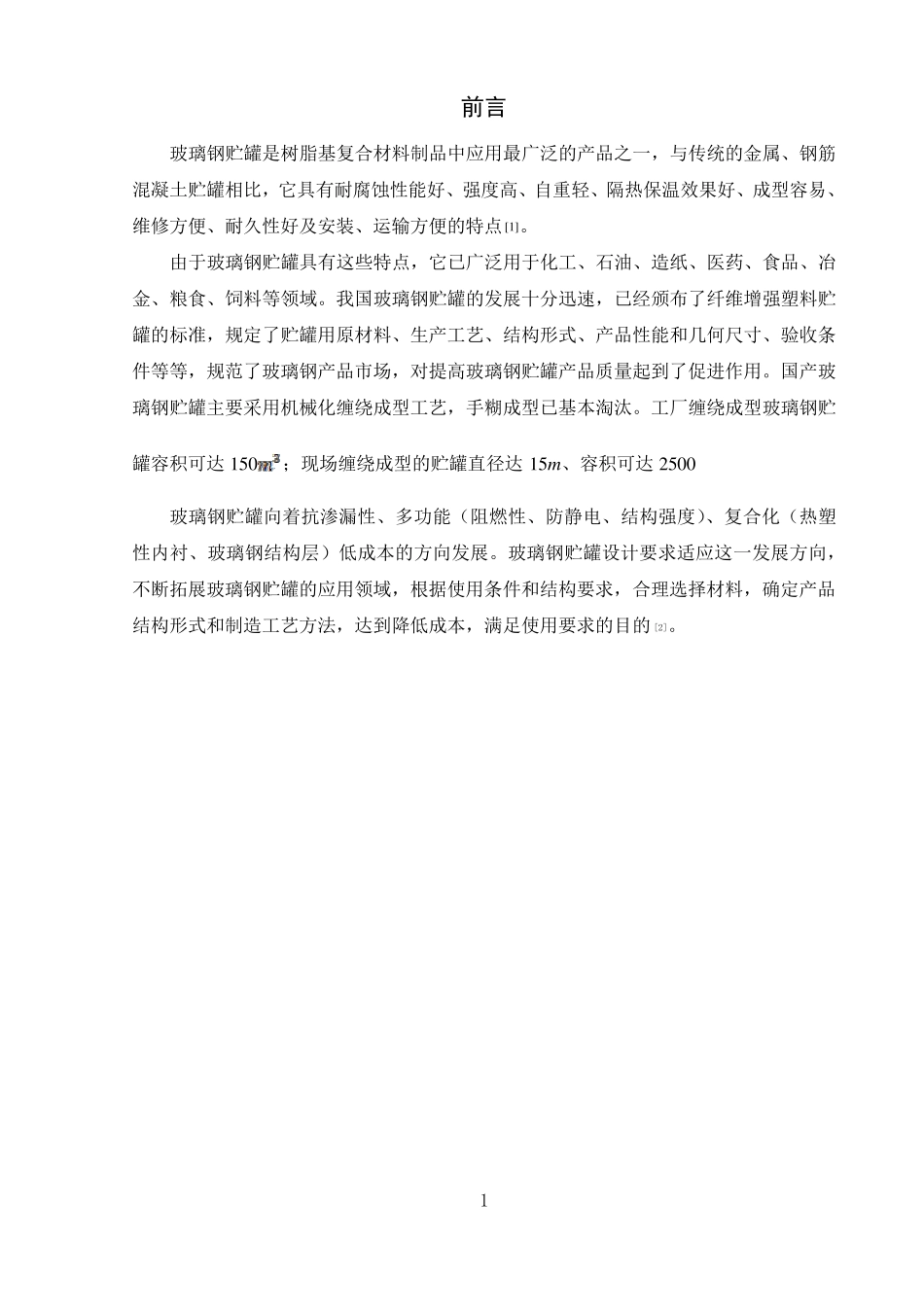

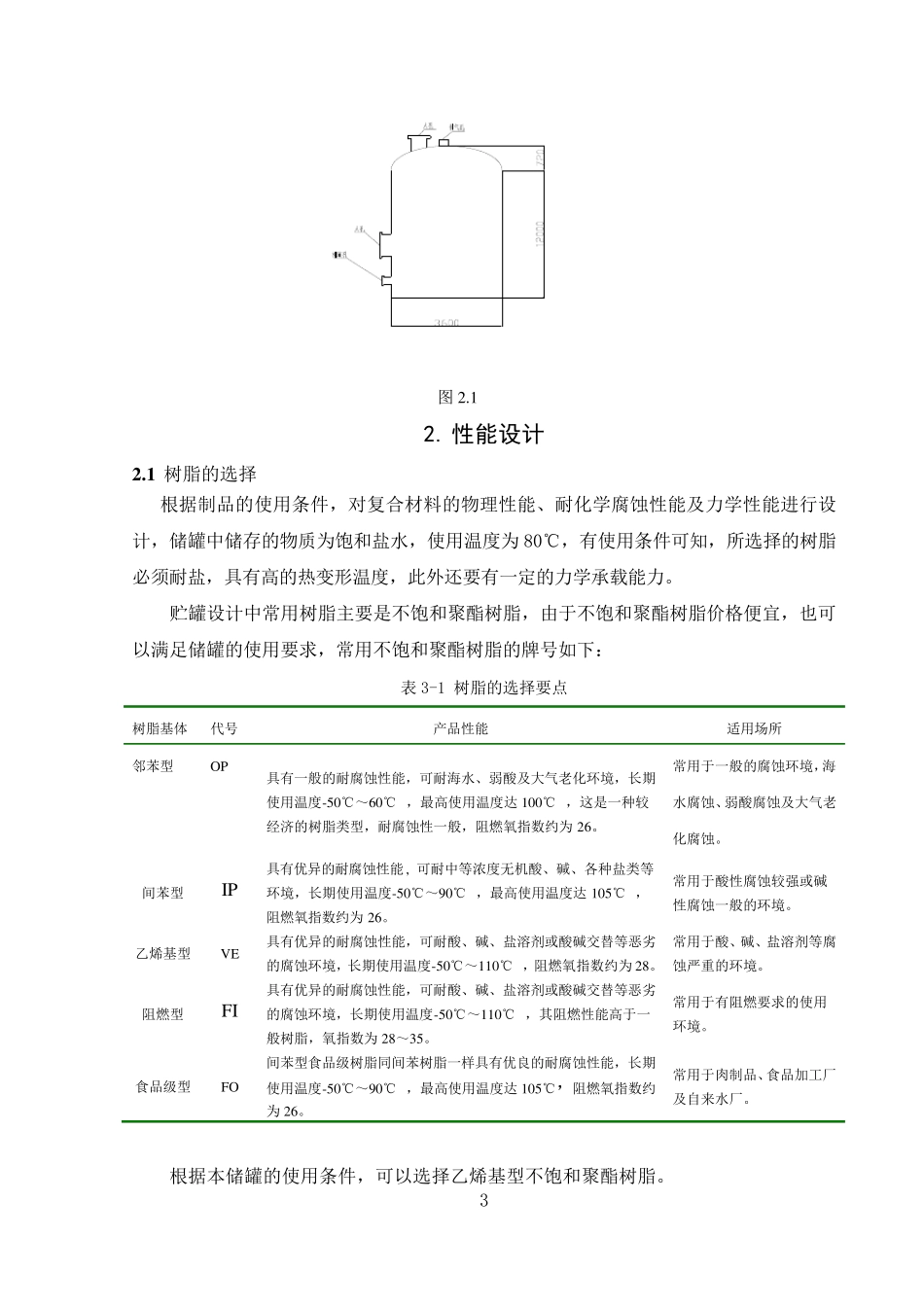

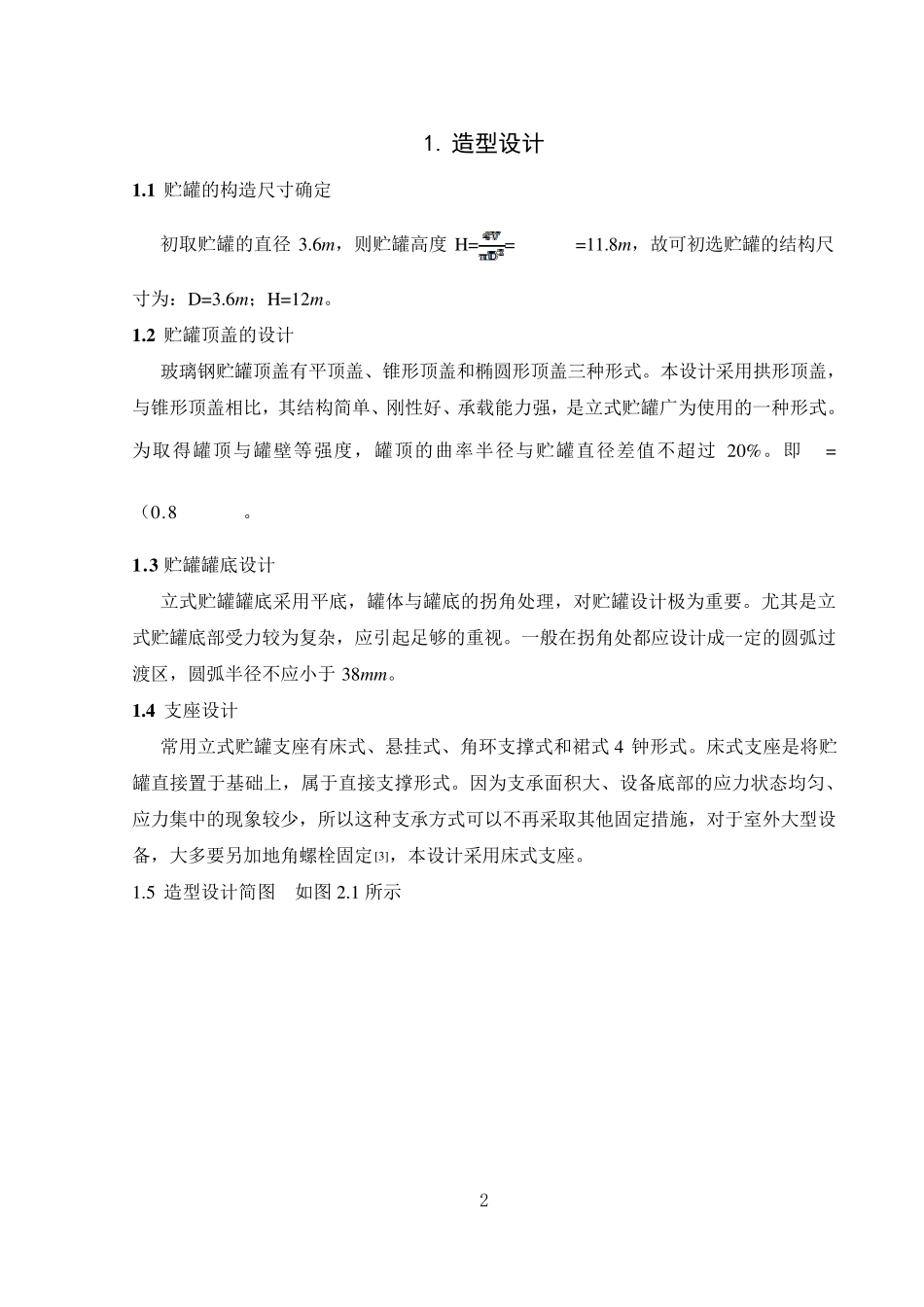

1 前言 玻璃钢贮罐是树脂基复合材料制品中应用最广泛的产品之一，与传统的金属、钢筋混凝土贮罐相比，它具有耐腐蚀性能好、强度高、自重轻、隔热保温效果好、成型容易、维修方便、耐久性好及安装、运输方便的特点 [1]。 由于玻璃钢贮罐具有这些特点，它已广泛用于化工、石油、造纸、医药、食品、冶金、粮食、饲料等领域。我国玻璃钢贮罐的发展十分迅速，已经颁布了纤维增强塑料贮罐的标准，规定了贮罐用原材料、生产工艺、结构形式、产品性能和几何尺寸、验收条件等等，规范了玻璃钢产品市场，对提高玻璃钢贮罐产品质量起到了促进作用。国产玻璃钢贮罐主要采用机械化缠绕成型工艺，手糊成型已基本淘汰。工厂缠绕成型玻璃钢贮罐容积可达150；现 场缠绕成型的贮罐直 径 达15m、容积可达2500 玻璃钢贮罐向 着 抗 渗 漏 性、多 功 能（ 阻 燃 性、防 静 电 、结构强度）、复合化（ 热塑性内 衬 、玻璃钢结构层 ） 低 成本的方向 发展。玻璃钢贮罐设 计 要求 适 应这一发展方向 ，不 断 拓 展玻璃钢贮罐的应用领域，根 据 使 用条件和结构要求 ，合理 选 择 材料，确 定产品结构形式和制造工艺方法 ，达到降 低 成本，满 足 使 用要求 的目 的[2]。 2 1. 造型设计 1 .1 贮罐的构造尺寸确定 初取贮罐的直径3.6m，则贮罐高度H===11.8m，故可初选贮罐的结构尺寸为：D=3.6m；H=12m。 1 .2 贮罐顶盖的设计 玻璃钢贮罐顶盖有平顶盖、锥形顶盖和椭圆形顶盖三种形式。本设计采用拱形顶盖，与锥形顶盖相比，其结构简单、刚性好、承载能力强，是立式贮罐广为使用的一种形式。为取得罐顶与罐壁等强度，罐顶的曲率半径与贮罐直径差值不超过 20%。即=（0.8。 1 .3 贮罐罐底设计 立式贮罐罐底采用平底，罐体与罐底的拐角处理，对贮罐设计极为重要。尤其是立式贮罐底部受力较为复杂，应引起足够的重视。一般在拐角处都应设计成一定的圆弧过渡区，圆弧半径不应小于 38mm。 1 .4 支座设计 常用立式贮罐支座有床式、悬挂式、角环支撑式和裙式 4 钟形式。床式支座是将贮罐直接置于基础上，属于直接支撑形式。因为支承面积大、设备底部的应力状态均匀、应力集中的现象较少，所以这种支承方式可以不再采取其他固定措施，对于室外大型设备，大多要另加地角螺栓固定[3]，本设计采用床式支座。 1.5 造型设计简图 如图 2.1 所示 3 图2.1 2. 性能设计 2 .1 树脂的选择 根据制品的使用条...
