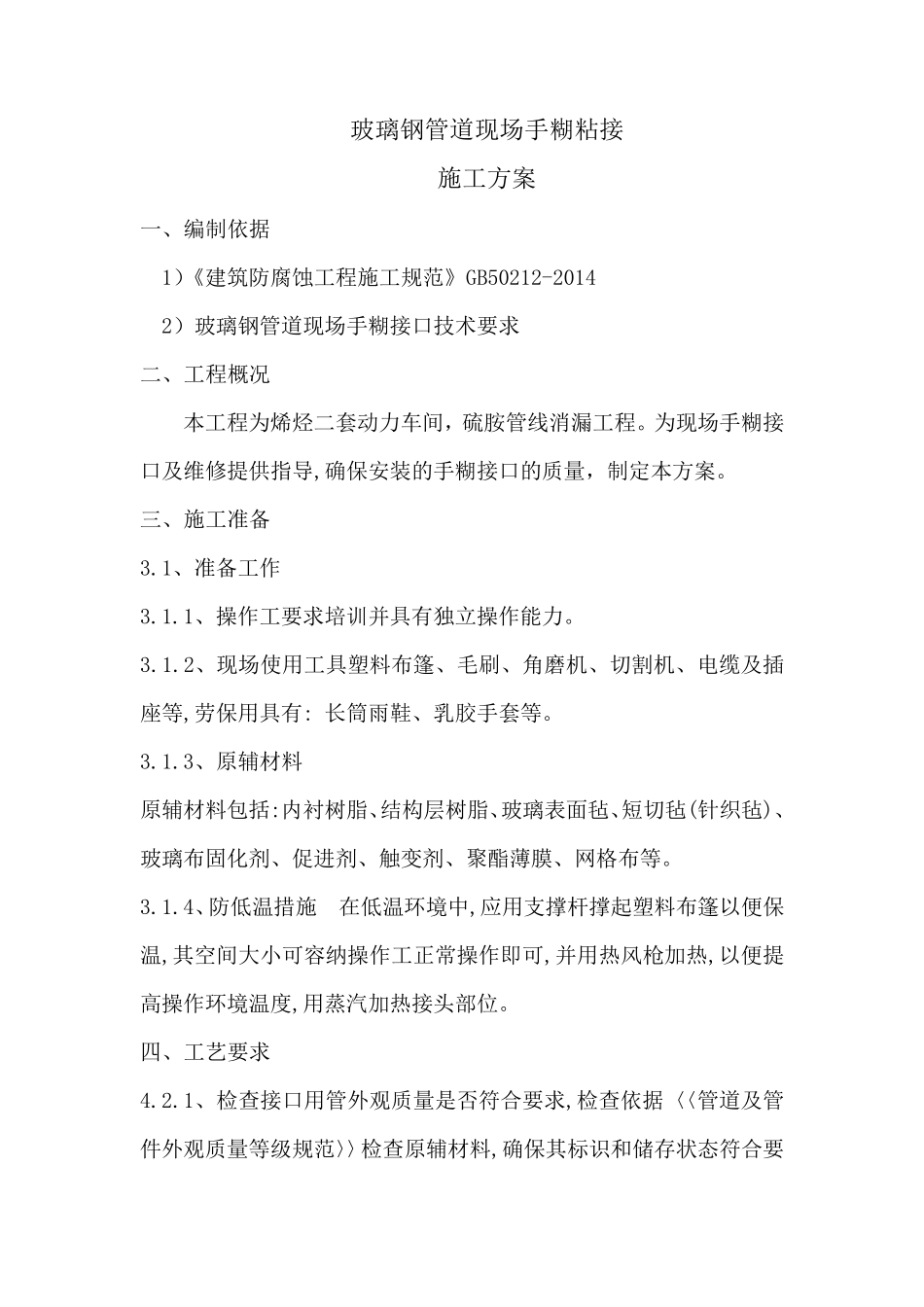

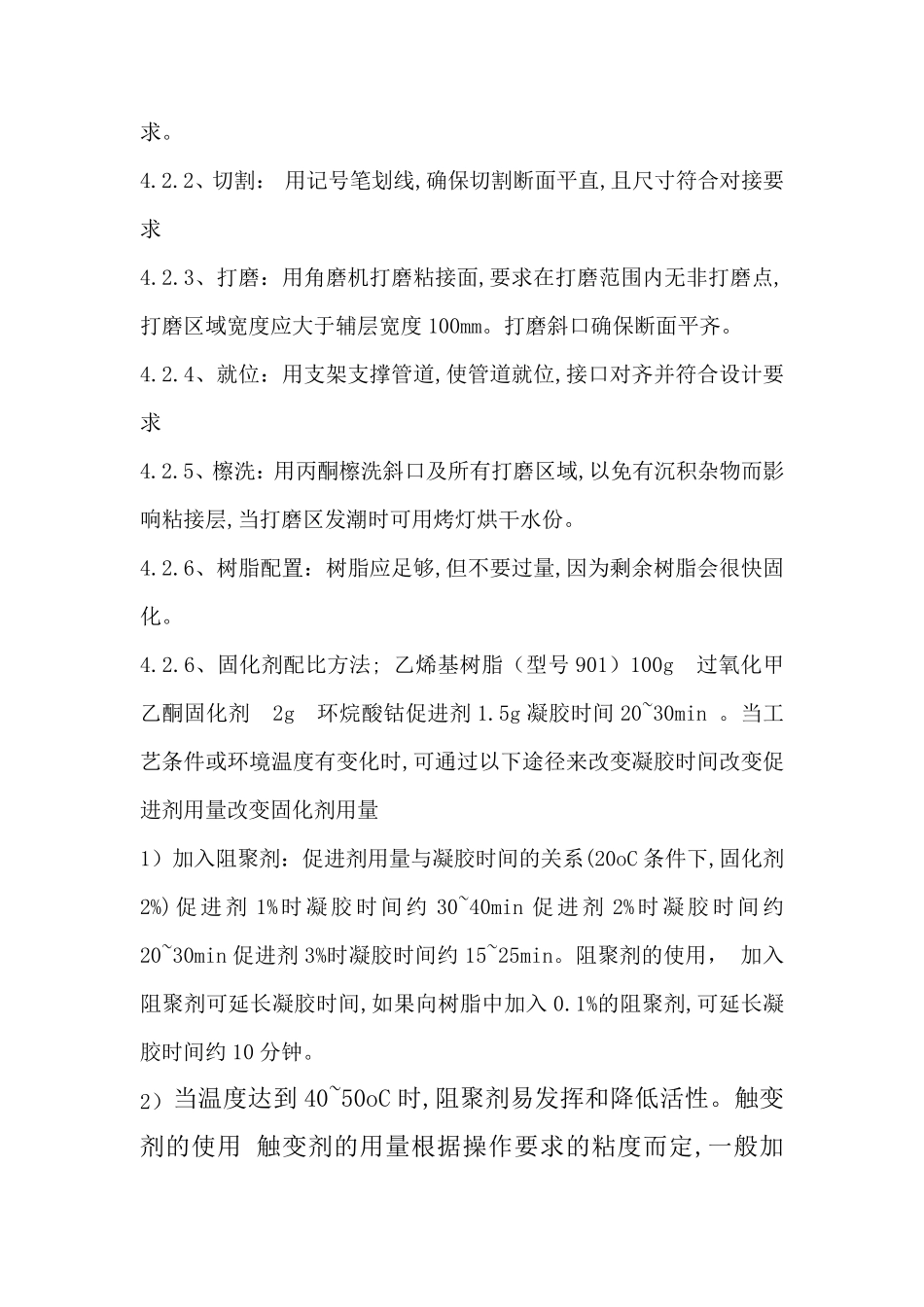

玻璃钢管道手糊粘接施工方案编制：审核：批准：施工单 位 ： 河 南 省 特 种 防 腐 有 限 公 司2016 年 02 月 07 日玻璃钢管道现场手糊粘接施工方案一、编制依据1）《建筑防腐蚀工程施工规范》GB50212-20142）玻璃钢管道现场手糊接口技术要求二、工程概况本工程为烯烃二套动力车间，硫胺管线消漏工程。为现场手糊接口及维修提供指导,确保安装的手糊接口的质量，制定本方案。三、施工准备3.1、准备工作3.1.1、操作工要求培训并具有独立操作能力。3.1.2、现场使用工具塑料布篷、毛刷、角磨机、切割机、电缆及插座等,劳保用具有: 长筒雨鞋、乳胶手套等。3.1.3、原辅材料原辅材料包括:内衬树脂、结构层树脂、玻璃表面毡、短切毡(针织毡)、玻璃布固化剂、促进剂、触变剂、聚酯薄膜、网格布等。3.1.4、防低温措施在低温环境中,应用支撑杆撑起塑料布篷以便保温,其空间大小可容纳操作工正常操作即可,并用热风枪加热,以便提高操作环境温度,用蒸汽加热接头部位。四、工艺要求4.2.1、检查接口用管外观质量是否符合要求,检查依据〈〈管道及管件外观质量等级规范〉〉检查原辅材料,确保其标识和储存状态符合要求。4.2.2、切割： 用记号笔划线,确保切割断面平直,且尺寸符合对接要求4.2.3、打磨：用角磨机打磨粘接面,要求在打磨范围内无非打磨点,打磨区域宽度应大于辅层宽度 100mm。打磨斜口确保断面平齐。4.2.4、就位：用支架支撑管道,使管道就位,接口对齐并符合设计要求4.2.5、檫洗：用丙酮檫洗斜口及所有打磨区域,以免有沉积杂物而影响粘接层,当打磨区发潮时可用烤灯烘干水份。4.2.6、树脂配置：树脂应足够,但不要过量,因为剩余树脂会很快固化。4.2.6、固化剂配比方法; 乙烯基树脂（型号 901）100g过氧化甲乙酮固化剂2g环烷酸钴促进剂 1.5g 凝胶时间 20~30min 。当工艺条件或环境温度有变化时,可通过以下途径来改变凝胶时间改变促进剂用量改变固化剂用量1）加入阻聚剂：促进剂用量与凝胶时间的关系(20oC 条件下,固化剂2%)促进剂 1%时凝胶 时间约 30~40min 促进剂 2%时凝胶 时间约20~30min 促进剂 3%时凝胶时间约 15~25min。阻聚剂的使用， 加入阻聚剂可延长凝胶时间,如果向树脂中加入 0.1%的阻聚剂,可延长凝胶时间约 10 分钟。2）当温度达到 40~50oC 时,阻聚剂易发挥和降低活性。触变剂的使用 触变剂的用量根据操作要求的粘度而定,一般加入促进剂的树脂混合后,加入5%?6%重量的触变剂,触变剂可能吸收促进剂,使凝胶时...
