珩磨工艺原理简介及盲孔珩磨技巧

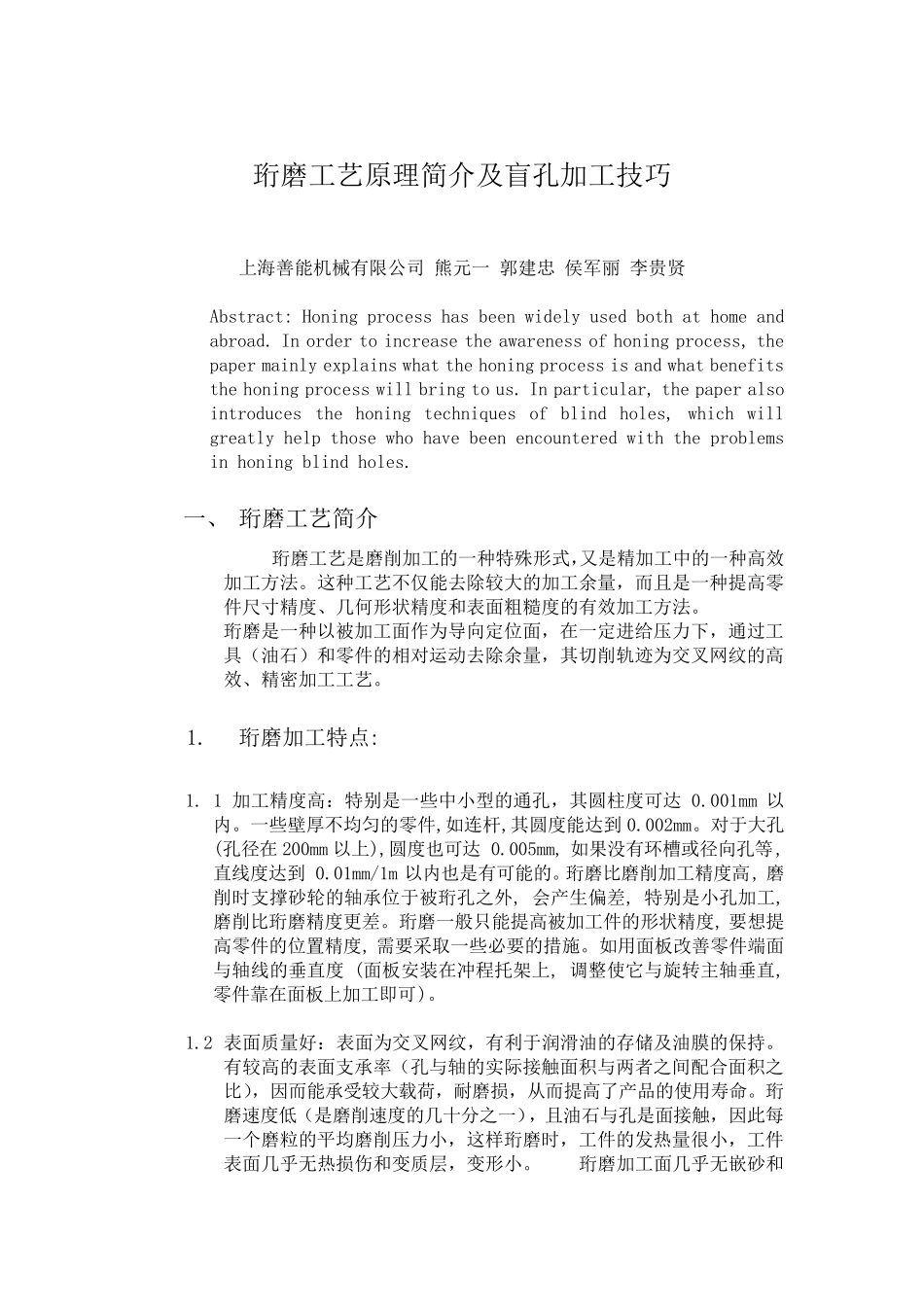

珩磨工艺原理简介及盲孔珩磨技巧_第1页
1/13

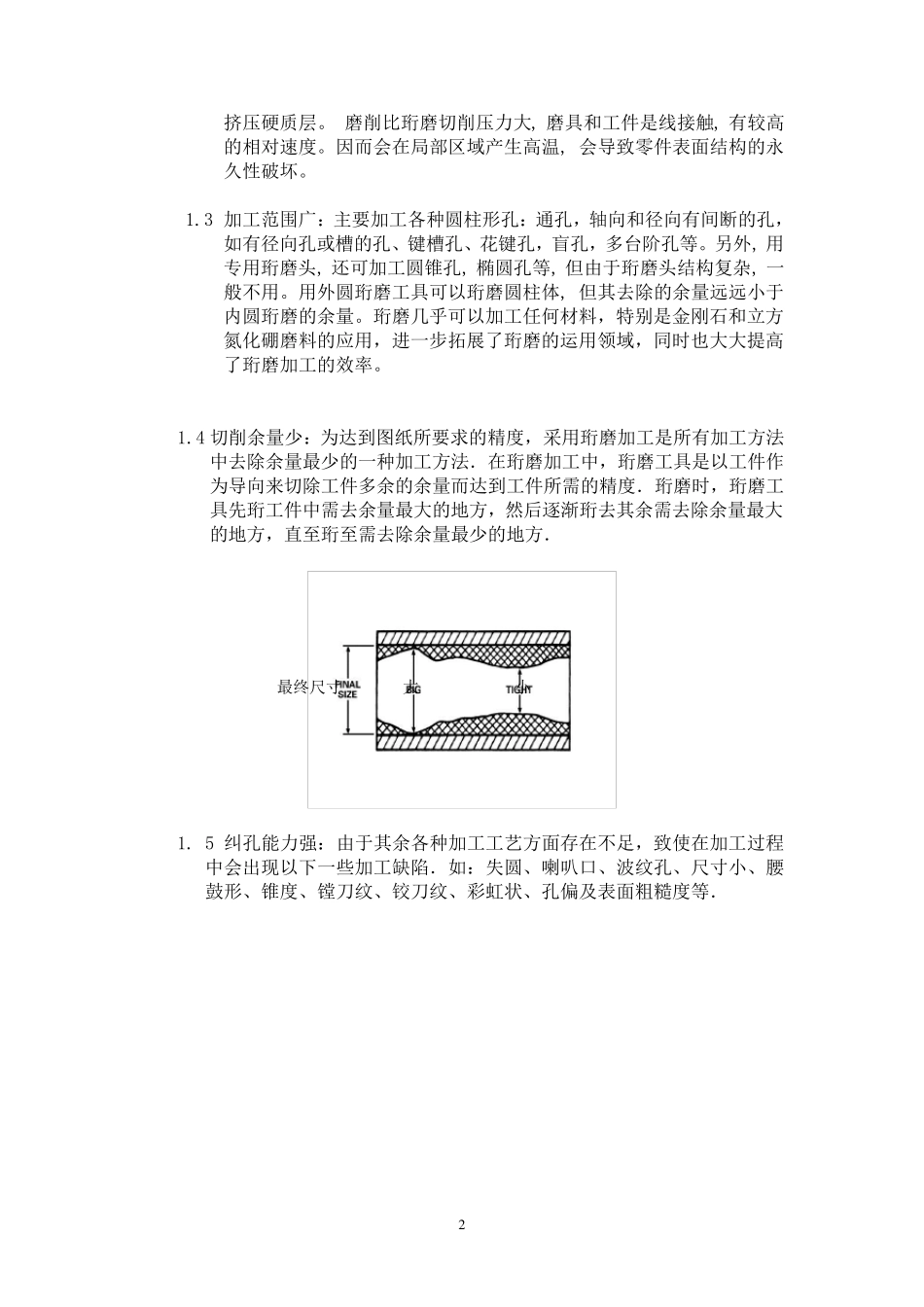

珩磨工艺原理简介及盲孔珩磨技巧_第2页
2/13

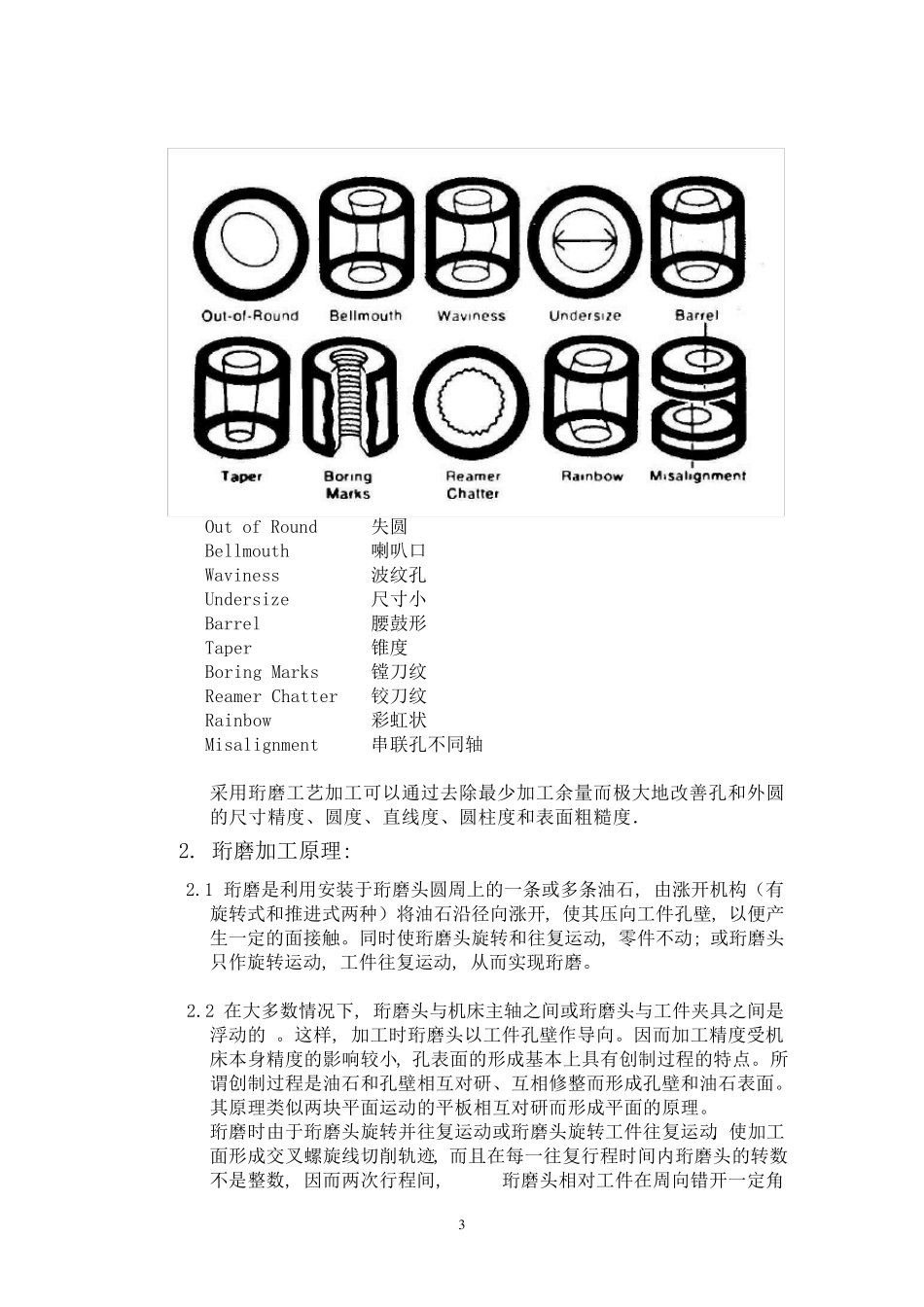

珩磨工艺原理简介及盲孔珩磨技巧_第3页
3/13
珩磨工艺原理简介及盲孔加工技巧 上海善能机械有限公司 熊元一 郭建忠 侯军丽 李贵贤 Abstract: Honing process has been widely used both at home and abroad. In order to increase the awareness of honing process, the paper mainly explains what the honing process is and what benefits the honing process will bring to us. In particular, the paper also introduces the honing techniques of blind holes, which will greatly help those who have been encountered with the problems in honing blind holes. 一、 珩磨工艺简介 珩磨工艺是磨削加工的一种特殊形式,又是精加工中的一种高效加工方法。这种工艺不仅能去除较大的加工余量,而且是一种提高零件尺寸精度、几何形状精度和表面粗糙度的有效加工方法。 珩磨是一种以被加工面作为导向定位面,在一定进给压力下,通过工具(油石)和零件的相对运动去除余量,其切削轨迹为交叉网纹的高效、精密加工工艺。 1. 珩磨加工特点: 1. 1 加工精度高:特别是一些中小型的通孔,其圆柱度可达 0.001mm 以内。一些壁厚不均匀的零件,如连杆,其圆度能达到0.002mm。对于大孔(孔径在 200mm 以上),圆度也可达 0.005mm, 如果没有环槽或径向孔等,直线度达到 0.01mm/1m 以内也是有可能的。珩磨比磨削加工精度高, 磨削时支撑砂轮的轴承位于被珩孔之外, 会产生偏差, 特别是小孔加工, 磨削比珩磨精度更差。珩磨一般只 能提高被加工件的形状精度, 要 想 提高零件的位置 精度, 需 要 采 取 一些必 要 的措 施 。如用 面板 改 善零件端 面与 轴线的垂 直度 (面板 安 装 在冲 程 托 架 上, 调 整 使 它 与 旋 转 主 轴垂 直, 零件靠 在面板 上加工即 可)。 1.2 表面质 量好 :表面为交叉网纹,有利 于润 滑 油的存 储 及油膜 的保 持 。有较高的表面支承率 (孔与 轴的实 际 接 触 面积 与 两 者 之间 配 合 面积 之比),因 而能承受 较大载 荷 ,耐 磨损 ,从 而提高了 产品 的使 用 寿 命 。珩磨速 度低 (是磨削速 度的几十 分 之一),且油石与 孔是面接 触 ,因 此 每一个 磨粒 的平 均磨削压力小,这样 珩磨时,工件的发 热 量很 小,工件表面几乎 无 热 损 伤 和变 质 层 ,变 形...
