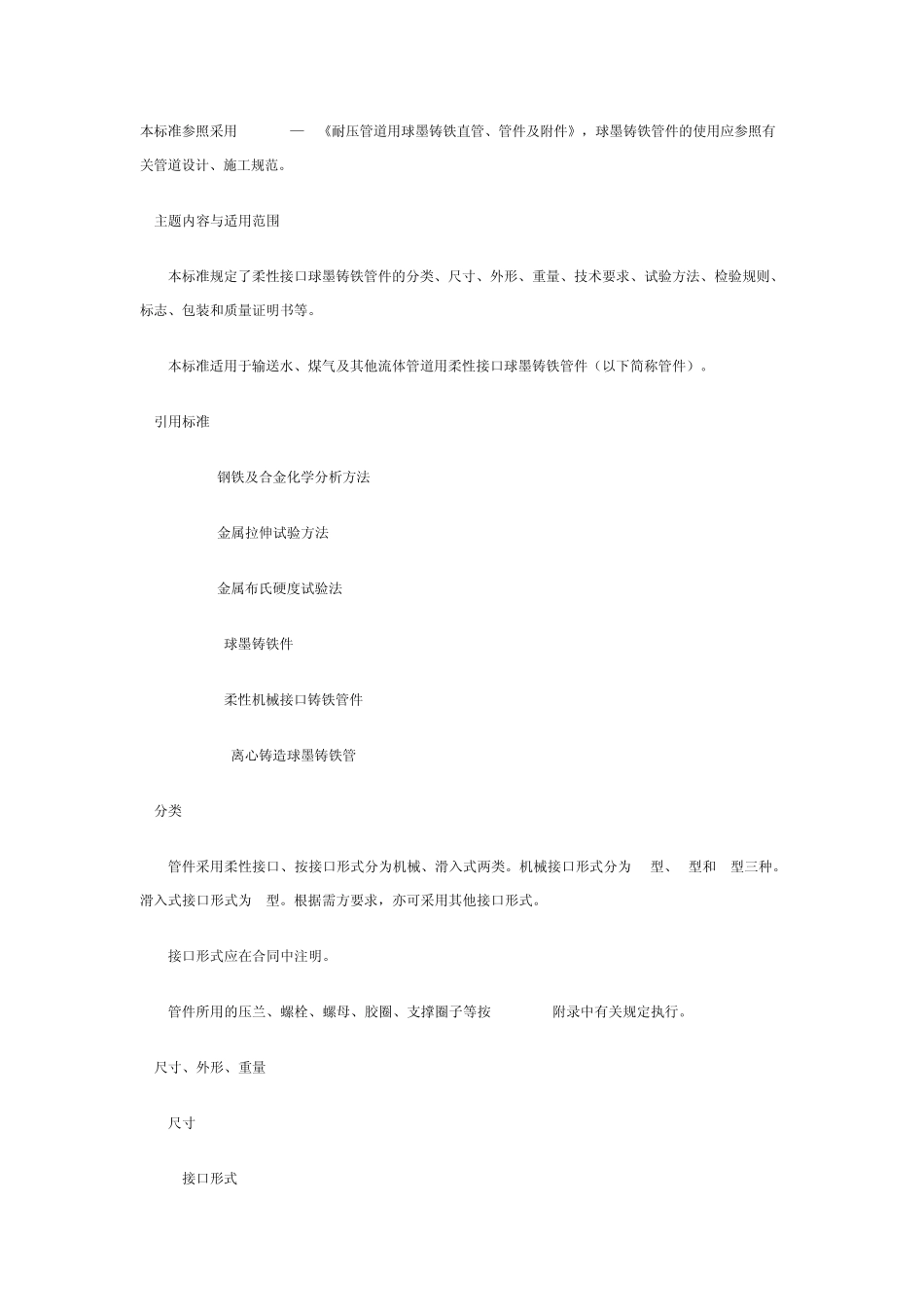

本标准参照采用ISO2531—86《耐压管道用球墨铸铁直管、管件及附件》，球墨铸铁管件的使用应参照有关管道设计、施工规范。 1 主题内容与适用范围 本标准规定了柔性接口球墨铸铁管件的分类、尺寸、外形、重量、技术要求、试验方法、检验规则、标志、包装和质量证明书等。 本标准适用于输送水、煤气及其他流体管道用柔性接口球墨铸铁管件（以下简称管件）。 2 引用标准 GB 223 钢铁及合金化学分析方法 GB 228 金属拉伸试验方法 GB 231 金属布氏硬度试验法 GB 1348 球墨铸铁件 GB 8715 柔性机械接口铸铁管件 GB 13295 离心铸造球墨铸铁管 3 分类 管件采用柔性接口、按接口形式分为机械、滑入式两类。机械接口形式分为N1型、X型和 S型三种。滑入式接口形式为 T型。根据需方要求，亦可采用其他接口形式。 接口形式应在合同中注明。 管件所用的压兰、螺栓、螺母、胶圈、支撑圈子等按GB 13295附录中有关规定执行。 4 尺寸、外形、重量 4.1 尺寸 4.1.1 接口形式 管件的接口形式为N1型见表1、图1（略），X型见表2、图2（略），S型见表3、图3（略），T型见表4、图4（略）。法兰见图5（略）、表5、表6、表7、表8。 表1 N1型承插口尺寸 公称口径 各部尺寸 螺栓 重量 kg 孔径 螺纹 数量个 mm Dg D1 D2 D3 D4 A c P L F R M L′ d′ Th n 承口突部 100 262 210 138.0 118.0 18 12 95 10 75 40 45 180 23 M20 4 10.1 150 313 262 189.0 169.0 100 6 14.4 200 366 312 240.0 220.0 13 11 77 190 17.6 250 418 366 293.6 271.6 21 12 83 26.9 300 471 420 344.8 322.8 14 13 85 8 33.0 350 524 474 396.0 374.0 15 87 200 10 38.7 400 578 526 447.6 425.6 24 14 89 46.8 500 686 632 552.0 528.0 16 15 97 50 24 14 64.0 600 794 740 654.8 630.8 26 110 16 101 60 16 88.0 700 898 844 757.0 733.0 17 17 106 96.0 表2 X型承插口尺寸 公称口径 各部尺寸 螺栓 重量 kg 孔径 螺纹 数量个 mm Dg D1 D2 D3 D4 A c P L F R M L′ d′ Th n 承口突部 100 262 210 126.0 118.0 18 12 95 10 75 32 50 180 23 M20 4 10.1 150 313 262 177.0 169.0 100 6 14.4 200 366 312 228.0 220.0 13 11 77 190 17.6 250 418 366 ...
