球泡灯作业指导书

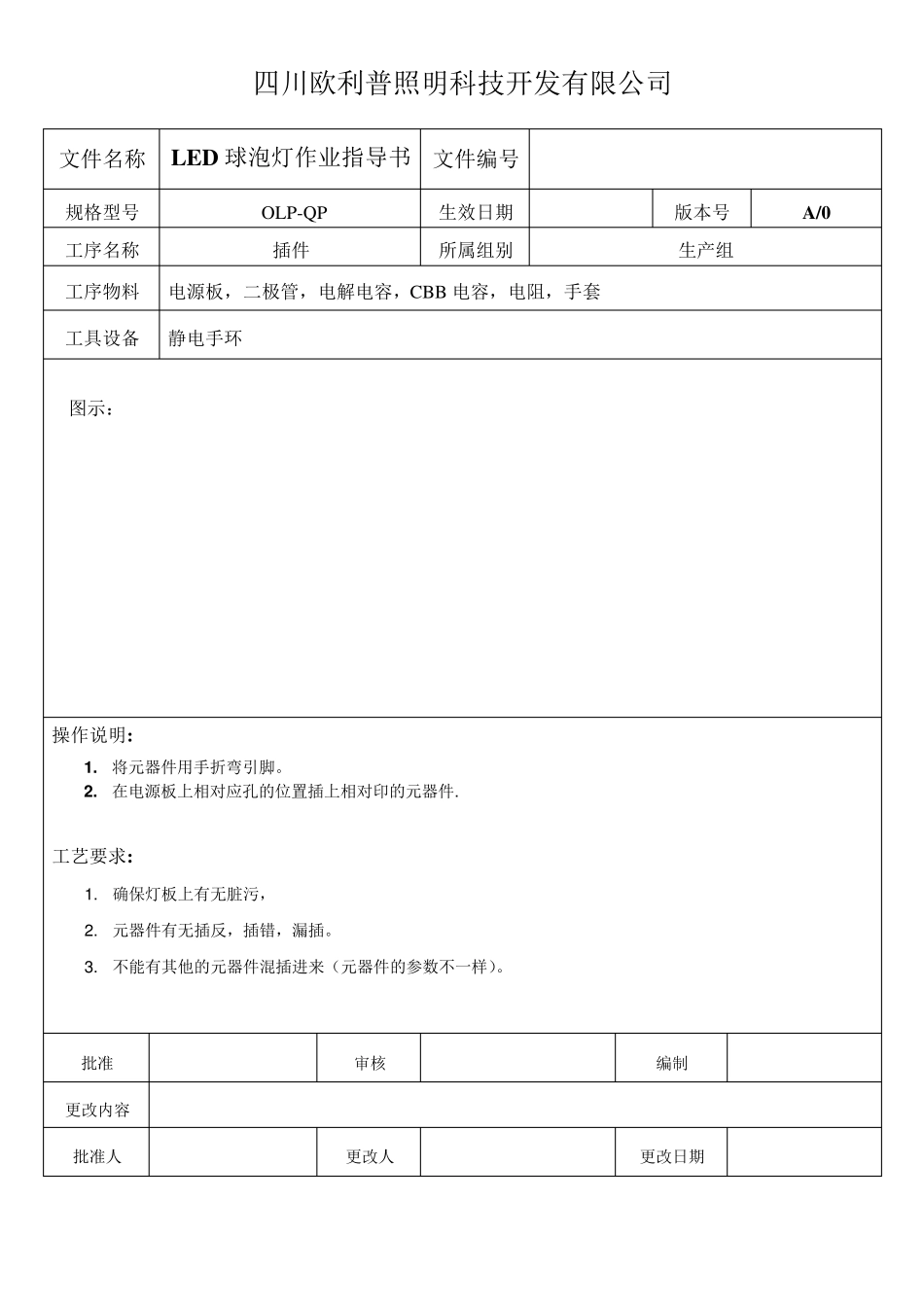

四川欧利普照明科技开发有限公司 文件名称 LED 球泡灯作业指导书 文件编号 规格型号 OLP-Q P 生效日期 版本号 A/0 工序名称 插件 所属组别 生产组 工序物料 电源板，二极管，电解电容，CBB 电容，电阻，手套 工具设备 静电手环 图示： 操作说明: 1 . 将元器件用手折弯引脚。 2 . 在电源板上相对应孔的位置插上相对印的元器件. 工艺要求: 1 . 确保灯板上有无脏污， 2 . 元器件有无插反，插错，漏插。 3 . 不能有其他的元器件混插进来（元器件的参数不一样）。 批准 审核 编制 更改内容 批准人 更改人 更改日期 文件名称 LED 球泡灯作业指导书 文件编号 规格型号 OLP-QP 生效日期 版本号 A/0 工序名称 过锡炉 所属组别 工序物料 插好电源板的元器件，助焊剂，手套 工具设备 锡炉，夹子，静电手环， 图示： 操作说明: 1 . 将插好件的电源板放在助焊剂里侵泡均匀。 2 . 在将插好件的电源板用夹子夹住放在锡炉里过锡， 工艺要求: 1 . 确保过锡炉时电源板上的元器件都有上好锡. 2. 元器件不能有翘动.过锡时的温度在380 度，过锡时间是 2-3S。 3. 插好件的电源板放在助焊剂里侵泡时不能触碰到元器件上。 批准 审核 编制 更改内容 批准人 更改人 更改日期 文件名称 LED 球泡灯作业指导书 文件编号 规格型号 OLP-Q P 生效日期 版本号 A/0 工序名称 剪引脚 所属组别 工序物料 过锡的电源板，手套好 工具设备 切脚机，静电手环 图示： 图1 图2 操作说明: 1 . 将电源板放在切脚机上面，调好电源板与切脚机的间距. 2.将切脚机启动过后，待转速运转正常时在把电源板推动过去。 工艺要求: 1.不能有漏切，切坏现象. 2.切好引脚的电源不能低于焊锡面，但不能超过2m m . 3.切脚机的间距不能太大，避免损坏电源板，且刀片要锋利。 批准 审核 编制 更改内容 批准人 更改人 更改日期 此 处 电源线需打胶 此 处 需打胶 文件名称 LED 球泡灯作业指导书 文件编号 规格型号 OLP-Q P 生效日期 版本号 A/0 工序名称 焊接连接线 所属组别 工序物料 电源板，红线，黑线，蓝线，棕线， 工具设备 电烙铁，静电手环 操作说明: 1 . 红线代表的是输出正极，黑线代表的是输出负极，蓝线代表输入端.负极，棕线代表输入端正极。 2 . 将不同颜色的线焊接在电源板相对应的焊盘上。 工艺要求: 1 . 连接线不能焊反，焊错，...
