球罐基础顶面荷载计算

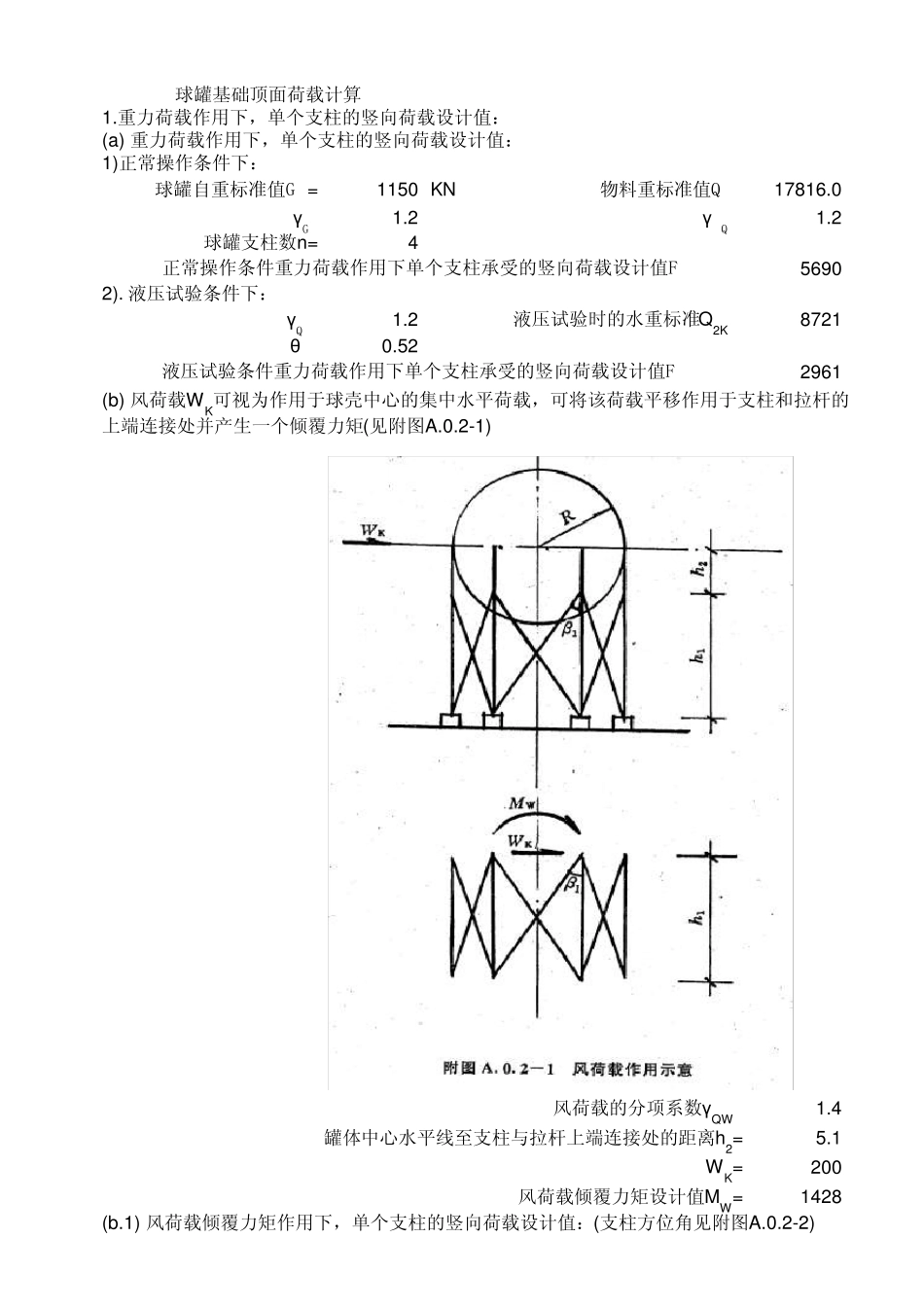

球罐基础顶面荷载计算1.重力荷载作用下，单个支柱的竖向荷载设计值：(a) 重力荷载作用下，单个支柱的竖向荷载设计值：1)正常操作条件下：球罐自重标准值G1K=1150 KN物料重标准值Q1K=17816.0γG=1.2γ Q1=1.2球罐支柱数n=456902).液压试验条件下：γQ2=1.28721θ =0.522961(b) 风荷载WK可视为作用于球壳中心的集中水平荷载，可将该荷载平移作用于支柱和拉杆的上端连接处并产生一个倾覆力矩(见附图A.0.2-1)1.4罐体中心水平线至支柱与拉杆上端连接处的距离h2=5.1200风荷载倾覆力矩设计值MW=1428(b.1) 风荷载倾覆力矩作用下，单个支柱的竖向荷载设计值：(支柱方位角见附图A.0.2-2) 液压试验条件重力荷载作用下单个支柱承受的竖向荷载设计值F2=风荷载的分项系数γQW=WK= 正常操作条件重力荷载作用下单个支柱承受的竖向荷载设计值F1= 液压试验时的水重标准Q2K= 支柱中心圆半径R=9 m当A向受力时：θi1=6.28i1=4i2=8Fw i1=79 KN当B向受力时：θi2=1.31Fw i2=21 KN(b.2) 风荷载集中水平力作用下，单个支柱柱脚处的水平荷载设计值：Notes:Hw i-j1和Hw i-j2为风荷载集中水平力引起的j拉杆对i支柱柱脚处，即i支柱基础顶面处的水平荷载设计值，其方向为沿拉杆水平投影方向；(拉杆的方位角见附图 A.0.2-3)j1=4j2=4当A向受力时：θj1=2.25 (弧度制)当B向受力时：θj2=6.28 (弧度制)Hw i-j1=108.93 KNHw i-j2=0.00 KN(b.3) 风荷载集中水平力作用下，单个支柱柱脚处的竖向荷载设计值：Notes:Fw i-j为风荷载集中水平力引起的j拉杆对i支柱柱脚处，即i支柱基础顶面处的水平荷载设计值，h1为基础顶面至支柱与拉杆上端连接处的距离，即拉杆高度。h1=6 mFw i-j=51.35 KN(c) 地震作用集中水平荷载效应也可视为作用于支柱和拉杆上端连接处的集中水平荷载及倾覆力矩：地震效应折减系数ζ =0.45地震作用的分项系数γE=1.05FEK=190 KN地震作用倾覆力矩设计值ME=457 kNmNote: 淡粉色区域为可输入区域, 其余数值将自动形成.KNKNKNKNmkNkNm(弧度制)(弧度制)处的水平载及倾覆
