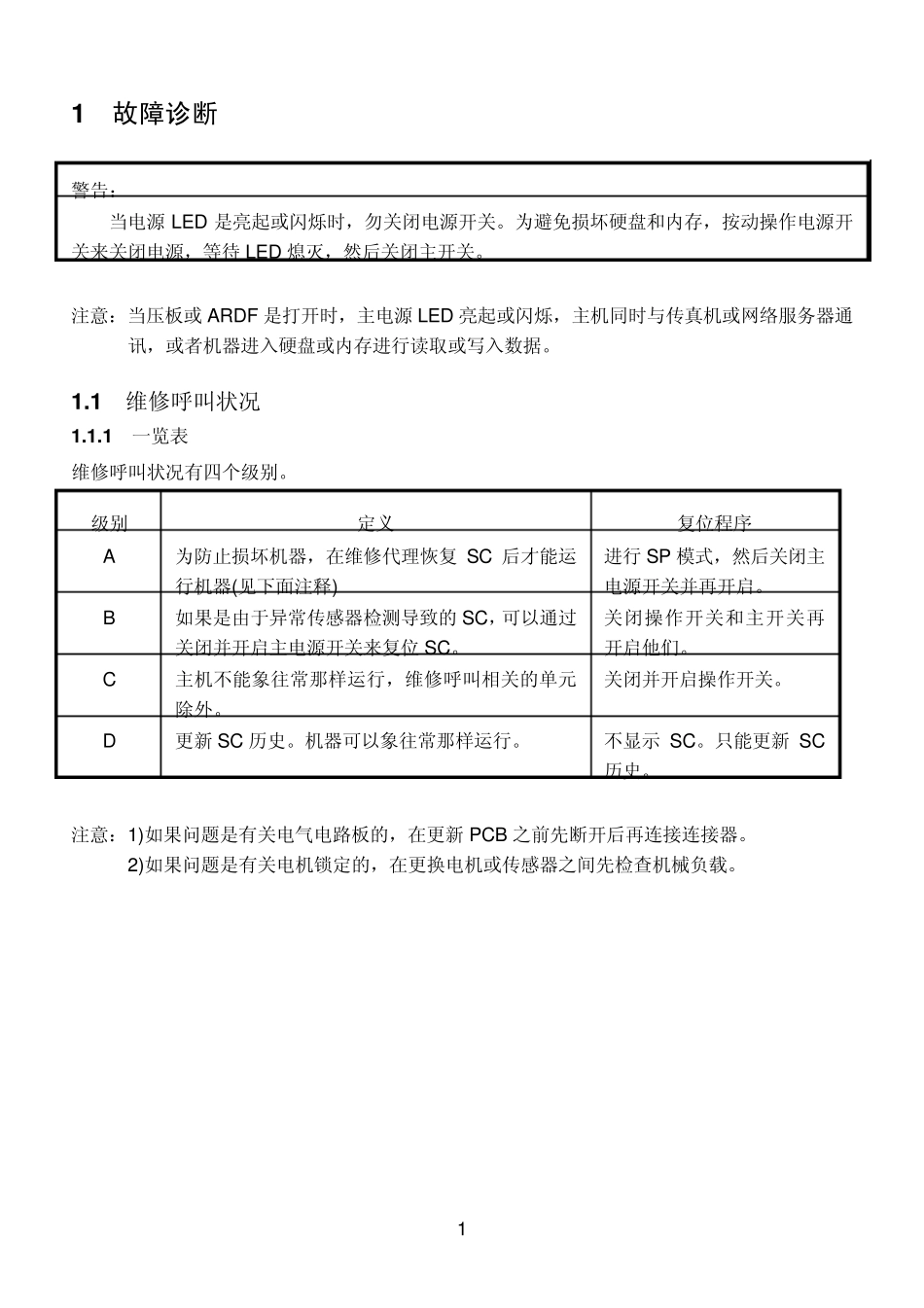

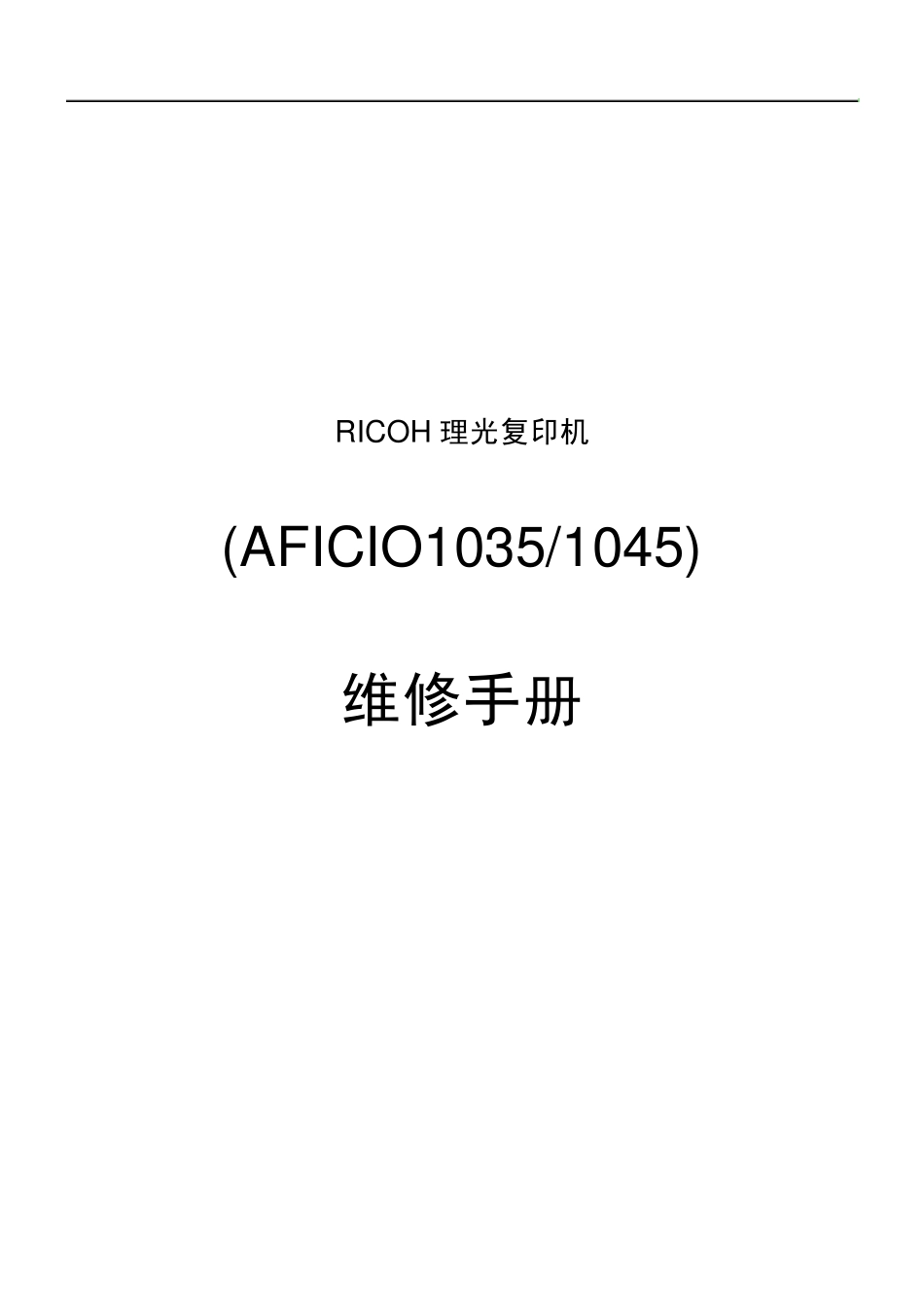

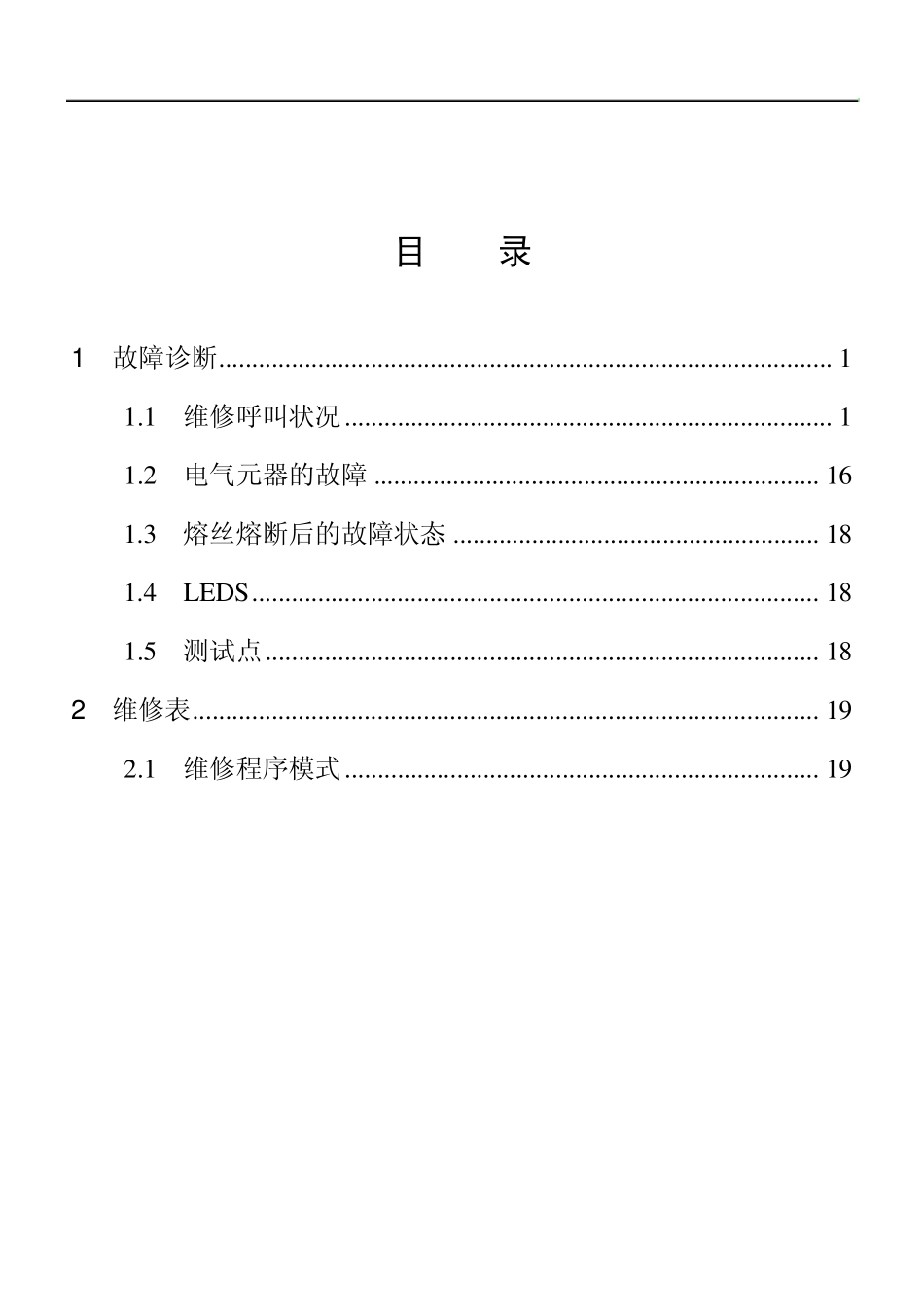

RICOH 理光复印机 (AFICIO1035/1045) 维修手册 目 录 1 故障诊断 ............................................................................................. 1 1.1 维修呼叫状况 .......................................................................... 1 1.2 电气元器的故障 .................................................................... 16 1.3 熔丝熔断后的故障状态 ........................................................ 18 1.4 LEDS ...................................................................................... 18 1.5 测试点 .................................................................................... 18 2 维修表 ............................................................................................... 19 2.1 维修程序模式 ........................................................................ 19 1 1 故障诊断 警告： 当电源LED 是亮起或闪烁时，勿关闭电源开关。为避免损坏硬盘和内存，按动操作电源开关来关闭电源，等待 LED 熄灭，然后关闭主开关。 注意：当压板或ARDF 是打开时，主电源LED 亮起或闪烁，主机同时与传真机或网络服务器通讯，或者机器进入硬盘或内存进行读取或写入数据。 1 .1 维修呼叫状况 1 .1 .1 一览表 维修呼叫状况有四个级别。 级别 定义 复位程序 A 为防止损坏机器，在维修代理恢复 SC 后才能运行机器(见下面注释) 进行 SP 模式，然后关闭主电源开关并再开启。 B 如果是由于异常传感器检测导致的 SC，可以通过关闭并开启主电源开关来复位 SC。 关闭操作开关和主开关再开启他们。 C 主机不能象往常那样运行，维修呼叫相关的单元除外。 关闭并开启操作开关。 D 更新 SC 历史。机器可以象往常那样运行。 不显示 SC。只能更新 SC历史。 注意：1)如果问题是有关电气电路板的，在更新 PCB 之前先断开后再连接连接器。 2)如果问题是有关电机锁定的，在更换电机或传感器之间先检查机械负载。 2 1.1.2 SC 代码说明 代码号 症 状 可能的原因 101 C 曝光灯出错 曝光灯不良 灯稳压器不良 曝光灯连接器不良 标准白板脏 扫描仪反光镜或扫描仪透镜移位或脏 SBU 不良 当扫描白板时没有正确地检测标准白电平。 120 B 扫描仪原位出错1...
