理正标准数据接口说明及格式

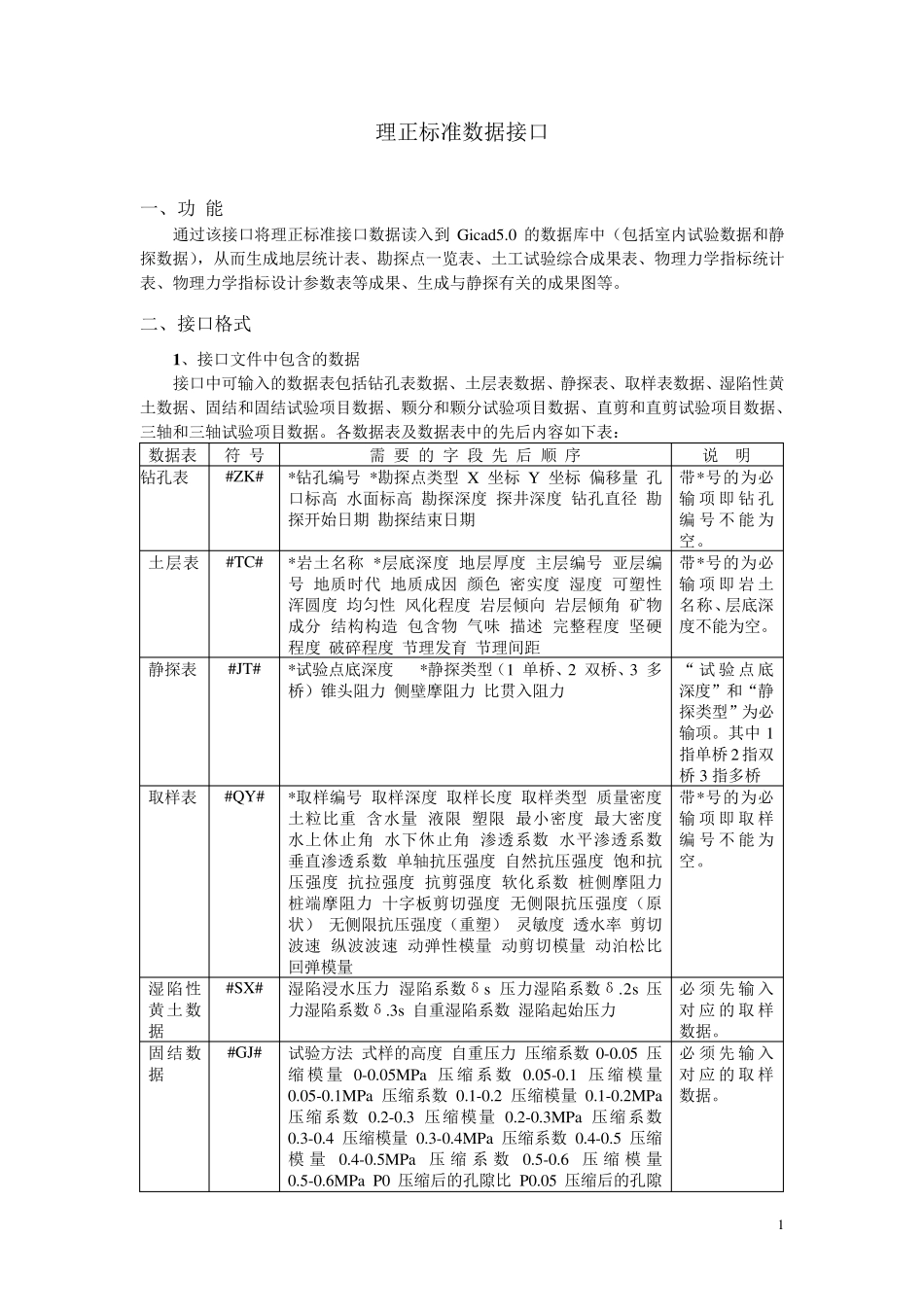

理正标准数据接口说明及格式_第1页
1/7

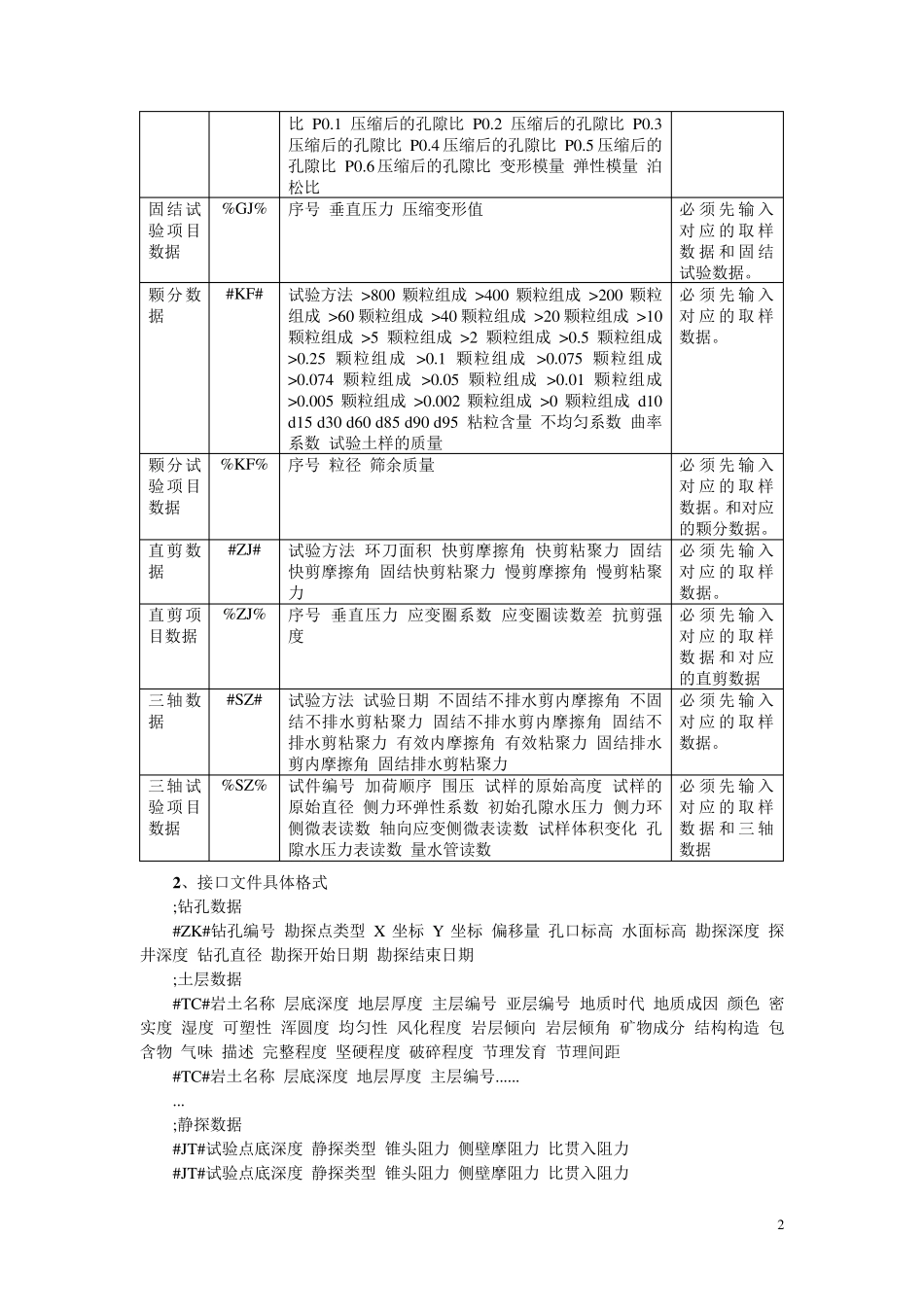

理正标准数据接口说明及格式_第2页
2/7

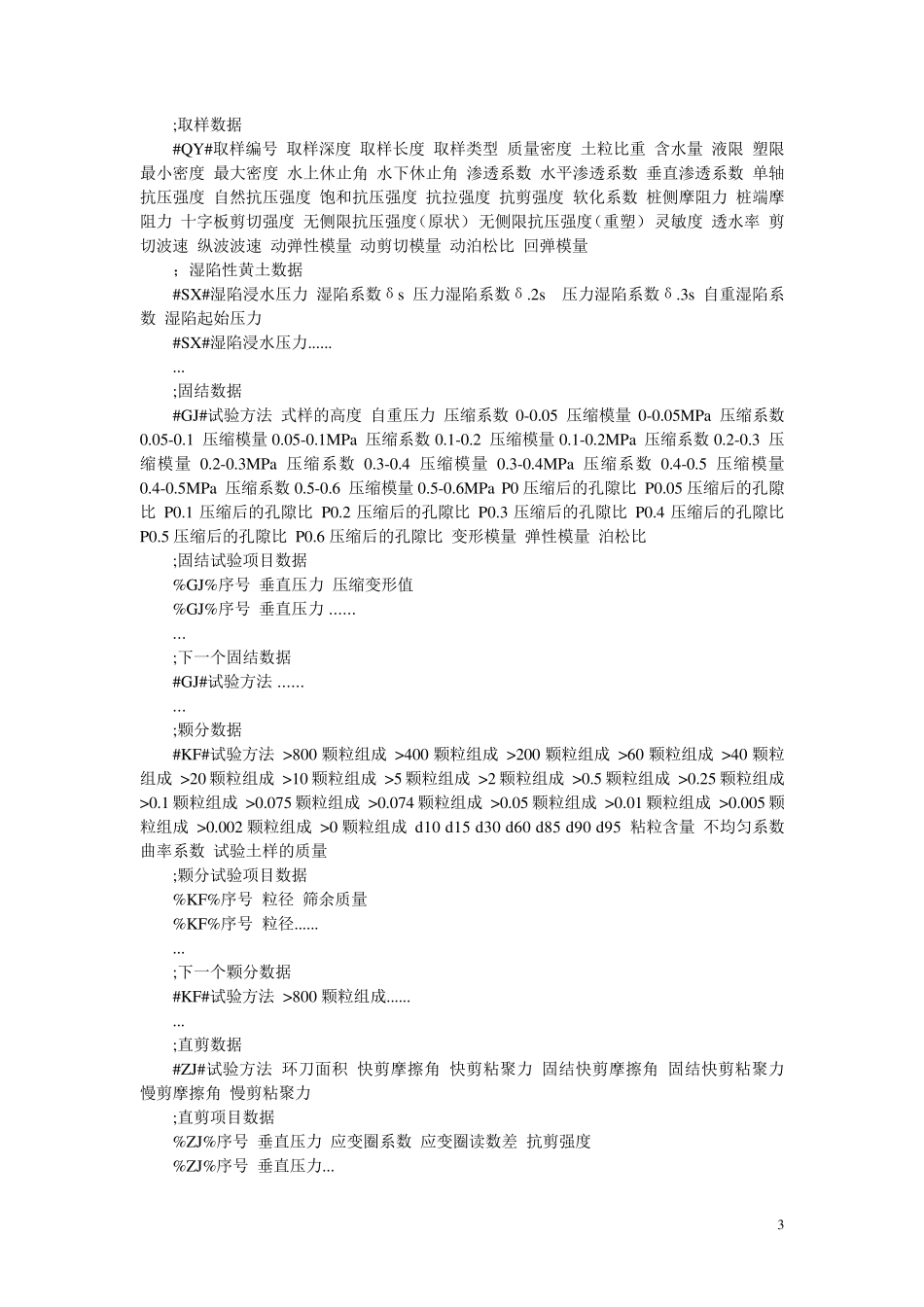

理正标准数据接口说明及格式_第3页
3/7
1 理正标准数据接口 一、功 能 通过该接口将理正标准接口数据读入到 Gicad5.0 的数据库中(包括室内试验数据和静探数据),从而生成地层统计表、勘探点一览表、土工试验综合成果表、物理力学指标统计表、物理力学指标设计参数表等成果、生成与静探有关的成果图等。 二、接口格式 1 、接口文件中包含的数据 接口中可输入的数据表包括钻孔表数据、土层表数据、静探表、取样表数据、湿陷性黄土数据、固结和固结试验项目数据、颗分和颗分试验项目数据、直剪和直剪试验项目数据、三轴和三轴试验项目数据。各数据表及数据表中的先后内容如下表: 数据表 符 号 需 要 的 字 段 先 后 顺 序 说 明 钻孔表 #ZK# *钻孔编号 *勘探点类型 X 坐标 Y 坐标 偏移量 孔口标高 水面标高 勘探深度 探井深度 钻孔直径 勘探开始日期 勘探结束日期 带*号的为必输 项 即钻 孔编 号 不能 为空。 土层表 #TC# *岩土名称 *层底深度 地层厚度 主层编号 亚层编号 地质时代 地质成因 颜色 密实度 湿度 可塑性 浑圆度 均匀性 风化程度 岩层倾向 岩层倾角 矿物成分 结构构造 包含物 气味 描述 完整程度 坚硬程度 破碎程度 节理发育 节理间距 带*号的为必输 项 即岩土名称、层底深度不能为空。 静探表 #JT# *试验点底深度 *静探类型(1 单桥、2 双桥、3 多桥)锥头阻力 侧壁摩阻力 比贯入阻力 “试 验 点 底深度”和“静探类型”为必输项。其中 1指单桥2 指双桥3 指多桥 取样表 #QY# *取样编号 取样深度 取样长度 取样类型 质量密度 土粒比重 含水量 液限 塑限 最小密度 最大密度 水上休止角 水下休止角 渗透系数 水平渗透系数 垂直渗透系数 单轴抗压强度 自然抗压强度 饱和抗压强度 抗拉强度 抗剪强度 软化系数 桩侧摩阻力 桩端摩阻力 十字板剪切强度 无侧限抗压强度(原状) 无侧限抗压强度(重塑) 灵敏度 透水率 剪切波速 纵波波速 动弹性模量 动剪切模量 动泊松比 回弹模量 带*号的为必输 项 即取 样编 号 不能 为空。 湿陷性黄土数据 #SX# 湿陷浸水压力 湿陷系数δs 压力湿陷系数δ.2s 压力湿陷系数δ.3s 自重湿陷系数 湿陷起始压力 必须 先 输 入对 应 的 取 样数据。 固结数据 #GJ# 试验方法 式样的高度 自重压力 压缩系数 0-0.05 压缩 模量 0-0.05MPa 压缩 系数 0.05-0.1 压缩 模量0.05-0.1M...
