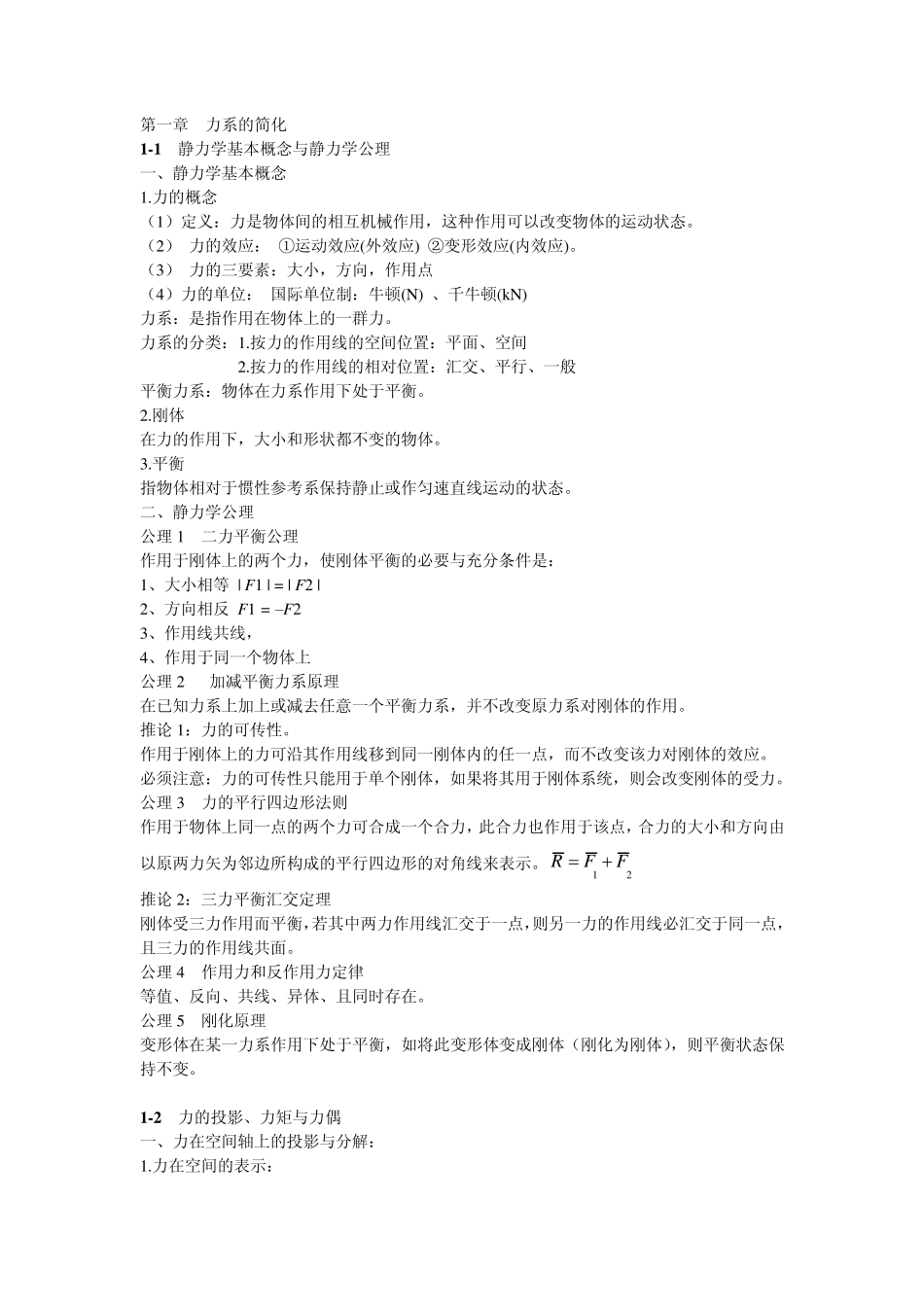

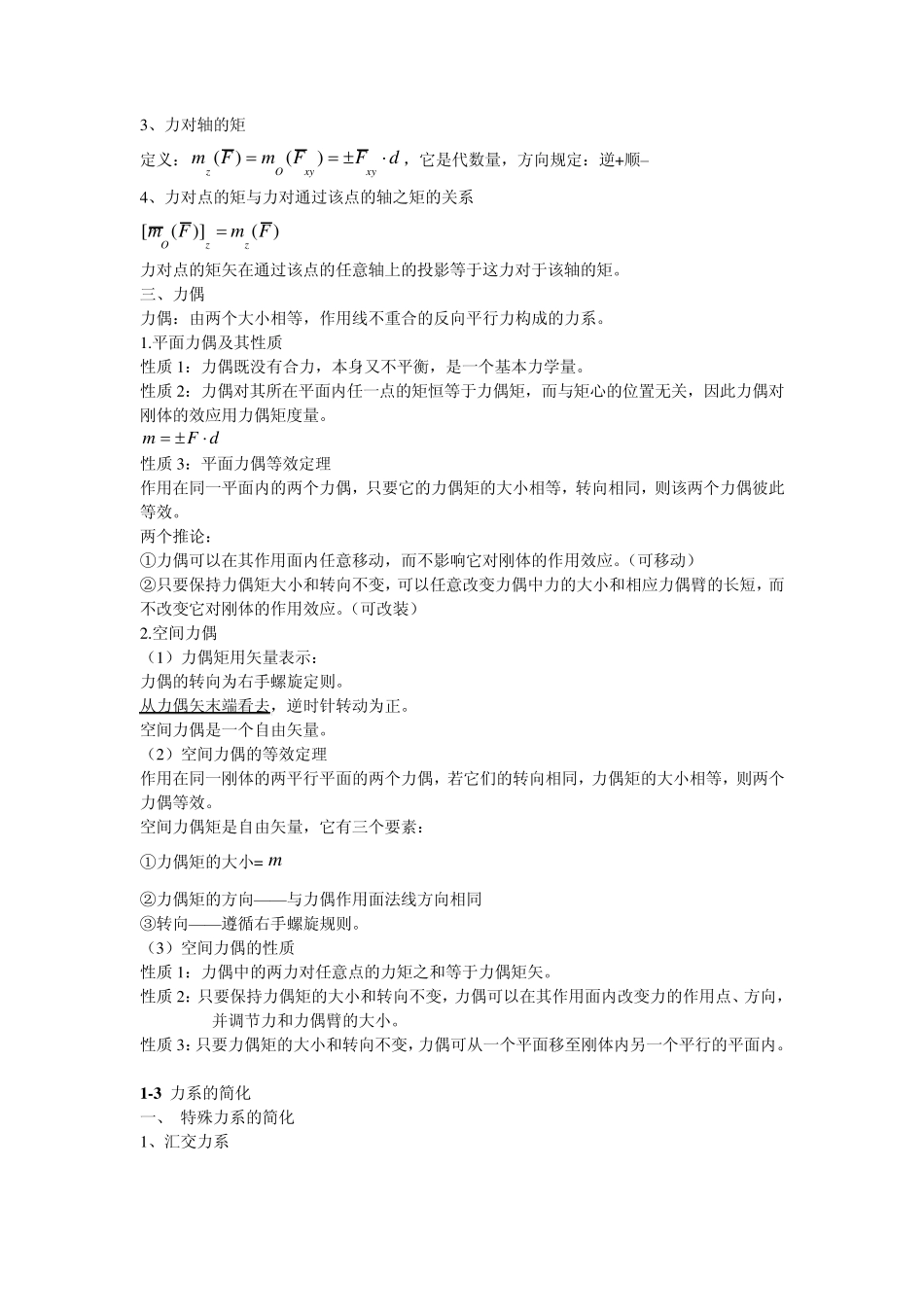

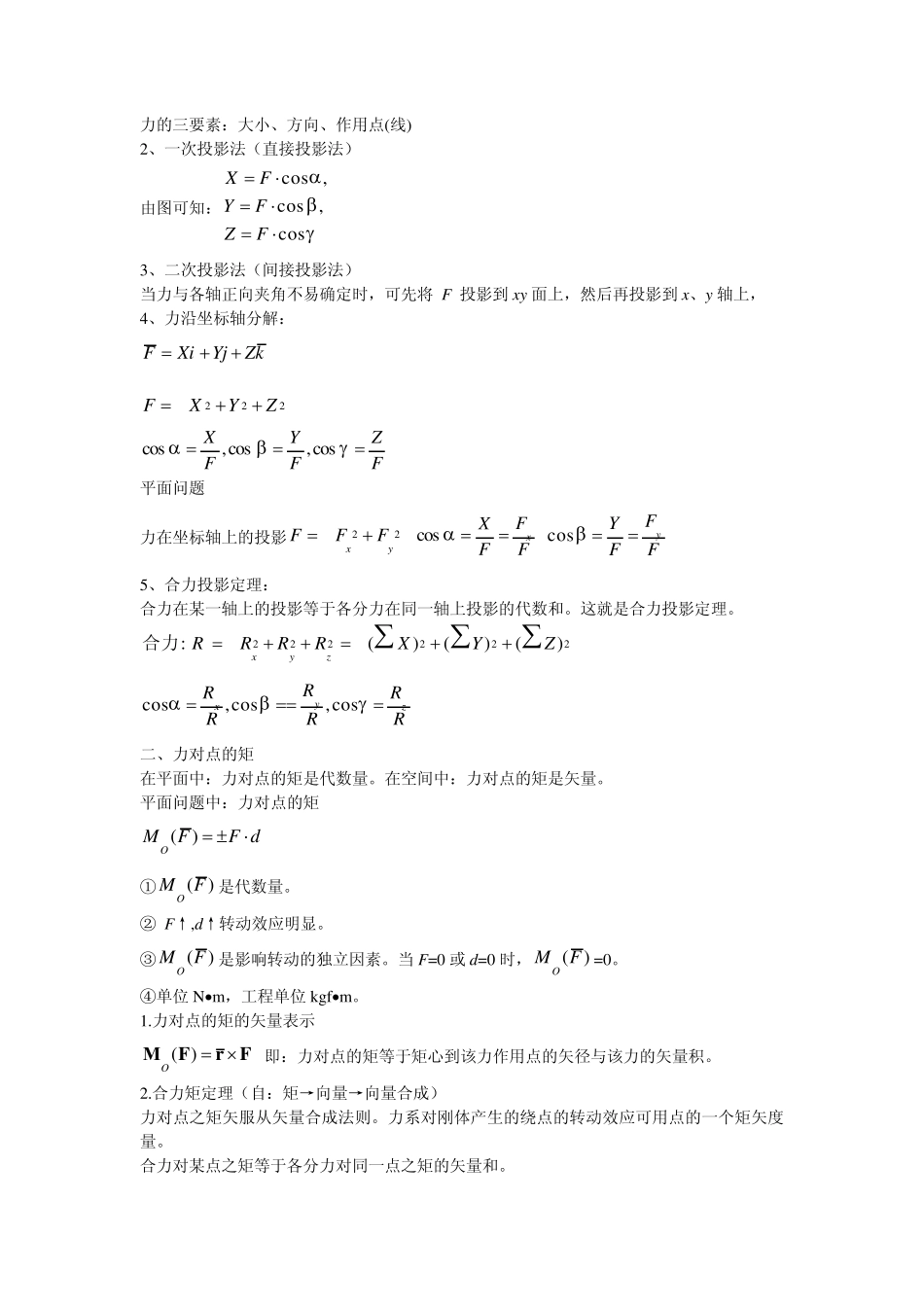

第一章 力系的简化 1 -1 静力学基本概念与静力学公理 一、静力学基本概念 1.力的概念 （1）定义：力是物体间的相互机械作用，这种作用可以改变物体的运动状态。 （2） 力的效应： ①运动效应(外效应) ②变形效应(内效应)。 （3） 力的三要素：大小，方向，作用点 （4）力的单位： 国际单位制：牛顿(N) 、千牛顿(kN) 力系：是指作用在物体上的一群力。 力系的分类：1.按力的作用线的空间位置：平面、空间 2.按力的作用线的相对位置：汇交、平行、一般 平衡力系：物体在力系作用下处于平衡。 2.刚体 在力的作用下，大小和形状都不变的物体。 3.平衡 指物体相对于惯性参考系保持静止或作匀速直线运动的状态。 二、静力学公理 公理1 二力平衡公理 作用于刚体上的两个力，使刚体平衡的必要与充分条件是： 1、大小相等 | F1 | = | F2 | 2、方向相反 F1 = –F2 3、作用线共线， 4、作用于同一个物体上 公理2 加减平衡力系原理 在已知力系上加上或减去任意一个平衡力系，并不改变原力系对刚体的作用。 推论 1：力的可传性。 作用于刚体上的力可沿其作用线移到同一刚体内的任一点，而不改变该力对刚体的效应。 必须注意：力的可传性只能用于单个刚体，如果将其用于刚体系统，则会改变刚体的受力。 公理3 力的平行四边形法则 作用于物体上同一点的两个力可合成一个合力，此合力也作用于该点，合力的大小和方向由以原两力矢为邻边所构成的平行四边形的对角线来表示。21FFR 推论 2：三力平衡汇交定理 刚体受三力作用而平衡，若其中两力作用线汇交于一点，则另一力的作用线必汇交于同一点，且三力的作用线共面。 公理4 作用力和反作用力定律 等值、反向、共线、异体、且同时存在。 公理5 刚化原理 变形体在某一力系作用下处于平衡，如将此变形体变成刚体（刚化为刚体），则平衡状态保持不变。 1 -2 力的投影、力矩与力偶 一、力在空间轴上的投影与分解： 1.力在空间的表示： 力的三要素：大小、方向、作用点(线) 2、一次投影法（直接投影法） 由图可知： cos, cos, cosFZFYFX 3、二次投影法（间接投影法） 当力与各轴正向夹角不易确定时，可先将 F 投影到xy 面上，然后再投影到x、y 轴上， 4、力沿坐标轴分解： kZjYiXF 222ZYXF FZFYFXcos,cos,cos 平面问题 力在坐标轴上的投影22yxFFF FFFXxcos FFFYyco...
