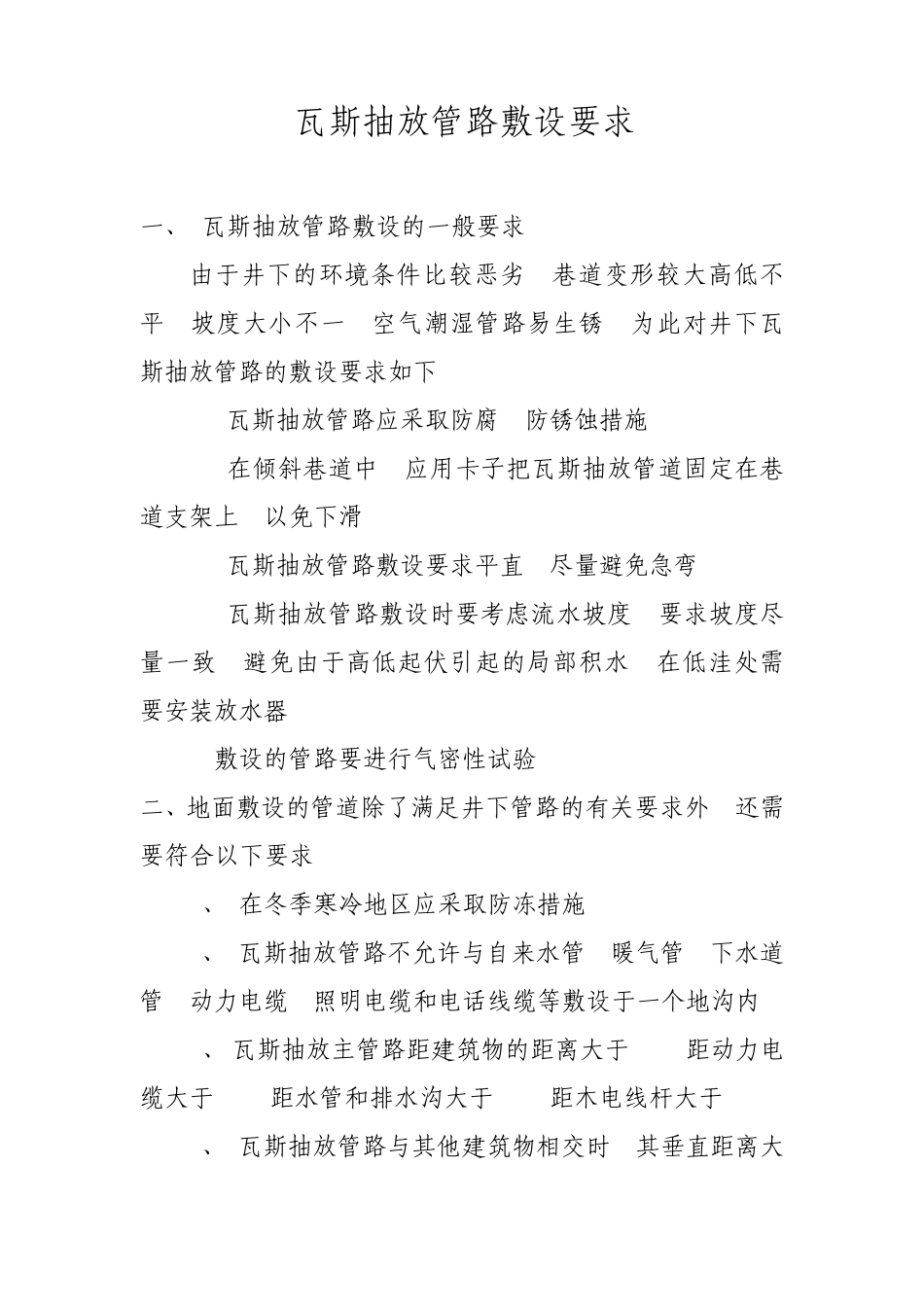

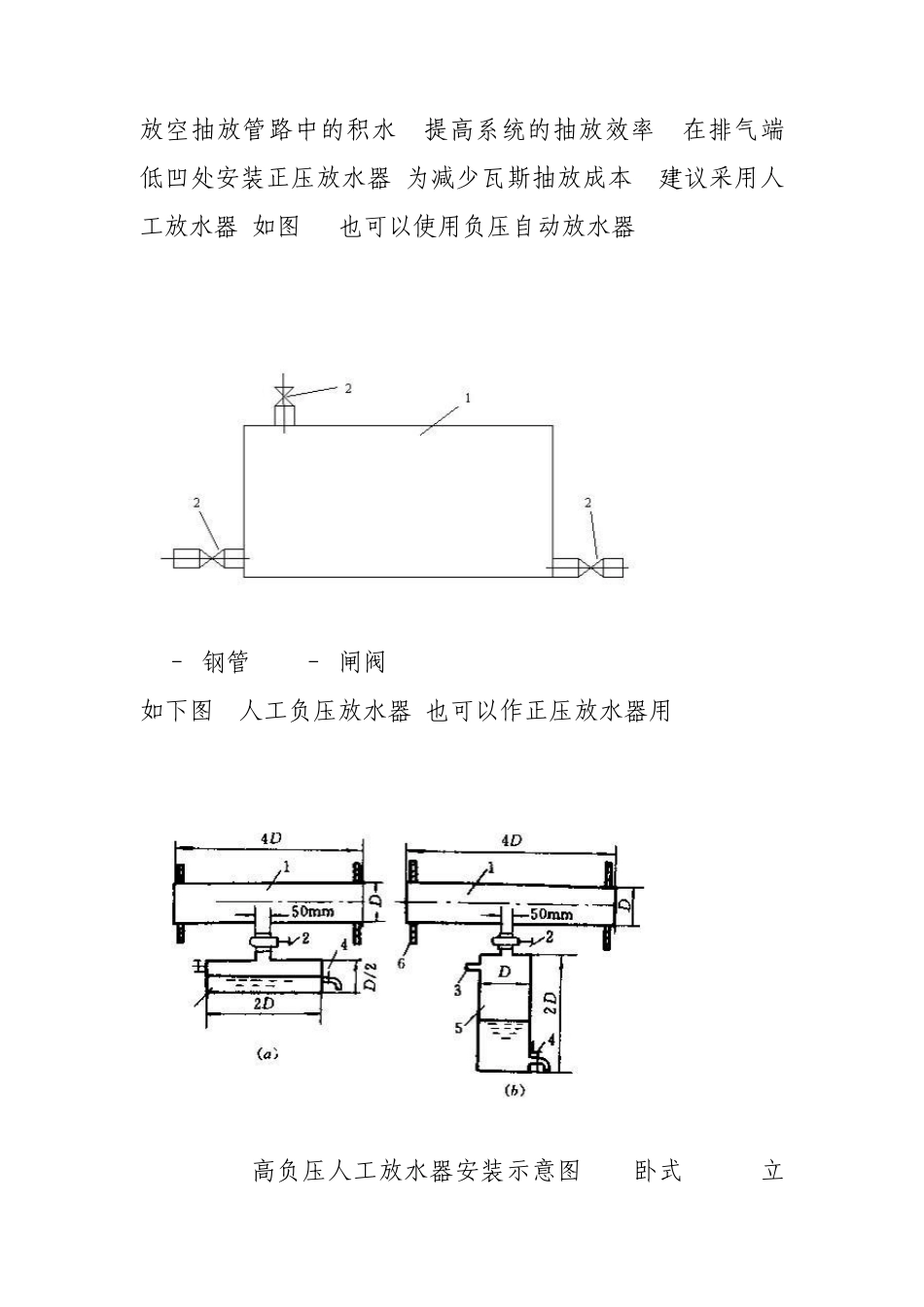

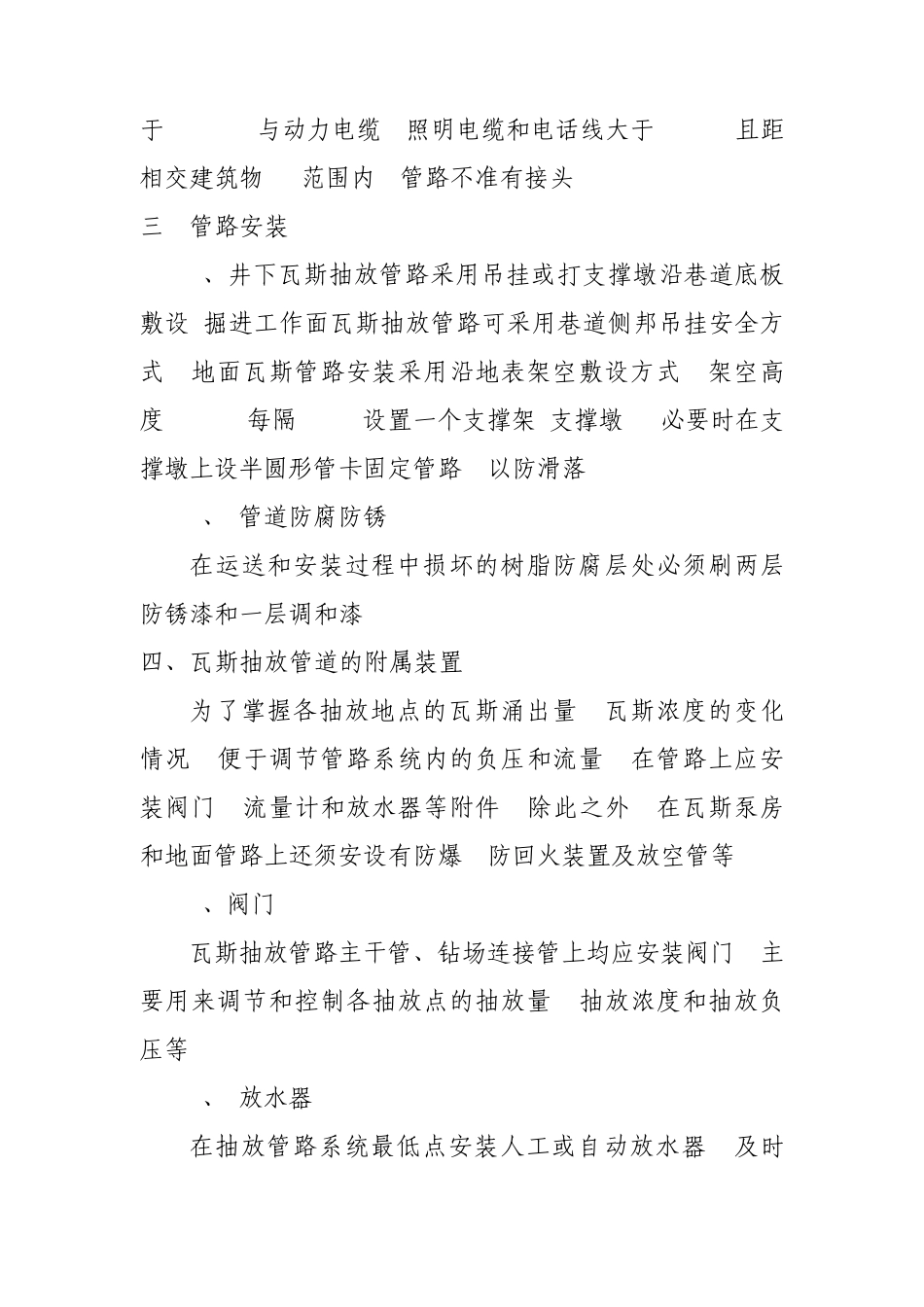

瓦斯抽放管路敷设要求 一、 瓦斯抽放管路敷设的一般要求 由于井下的环境条件比较恶劣, 巷道变形较大高低不平, 坡度大小不一, 空气潮湿管路易生锈, 为此对井下瓦斯抽放管路的敷设要求如下: 1. 瓦斯抽放管路应采取防腐, 防锈蚀措施; 2. 在倾斜巷道中, 应用卡子把瓦斯抽放管道固定在巷道支架上, 以免下滑; 3. 瓦斯抽放管路敷设要求平直, 尽量避免急弯; 4. 瓦斯抽放管路敷设时要考虑流水坡度, 要求坡度尽量一致, 避免由于高低起伏引起的局部积水. 在低洼处需要安装放水器; 5.敷设的管路要进行气密性试验. 二、地面敷设的管道除了满足井下管路的有关要求外, 还需要符合以下要求: 1、 在冬季寒冷地区应采取防冻措施; 2、 瓦斯抽放管路不允许与自来水管, 暖气管, 下水道管, 动力电缆, 照明电缆和电话线缆等敷设于一个地沟内; 3、 瓦斯抽放主管路距建筑物的距离大于 5m, 距动力电缆大于 1m, 距水管和排水沟大于 5m, 距木电线杆大于 2m; 4、 瓦斯抽放管路与其他建筑物相交时, 其垂直距离大于0.15m, 与动力电缆, 照明电缆和电话线大于0.5m, 且距相交建筑物2m范围内, 管路不准有接头. 三. 管路安装 1、井下瓦斯抽放管路采用吊挂或打支撑墩沿巷道底板敷设.掘进工作面瓦斯抽放管路可采用巷道侧邦吊挂安全方式. 地面瓦斯管路安装采用沿地表架空敷设方式, 架空高度 0.5m. 每隔 5-6m设臵一个支撑架(支撑墩), 必要时在支撑墩上设半圆形管卡固定管路, 以防滑落. 2、 管道防腐防锈 在运送和安装过程中损坏的树脂防腐层处必须刷两层防锈漆和一层调和漆. 四、瓦斯抽放管道的附属装臵 为了掌握各抽放地点的瓦斯涌出量, 瓦斯浓度的变化情况, 便于调节管路系统内的负压和流量, 在管路上应安装阀门, 流量计和放水器等附件. 除此之外, 在瓦斯泵房和地面管路上还须安设有防爆, 防回火装臵及放空管等. 1、阀门 瓦斯抽放管路主干管、钻场连接管上均应安装阀门, 主要用来调节和控制各抽放点的抽放量, 抽放浓度和抽放负压等. 2、 放水器 在抽放管路系统最低点安装人工或自动放水器, 及时放空抽放管路中的积水, 提高系统的抽放效率. 在排气端低凹处安装正压放水器.为减少瓦斯抽放成本, 建议采用人工放水器(如图). 也可以使用负压自动放水器. 1 – 钢管; 2 – 闸阀DN25. 如下图 人工负压放水器(也可以作正压放水器用) 高负压人工放水器安装示意图(a) 卧式, (b) 立式. 1 – 瓦斯...
