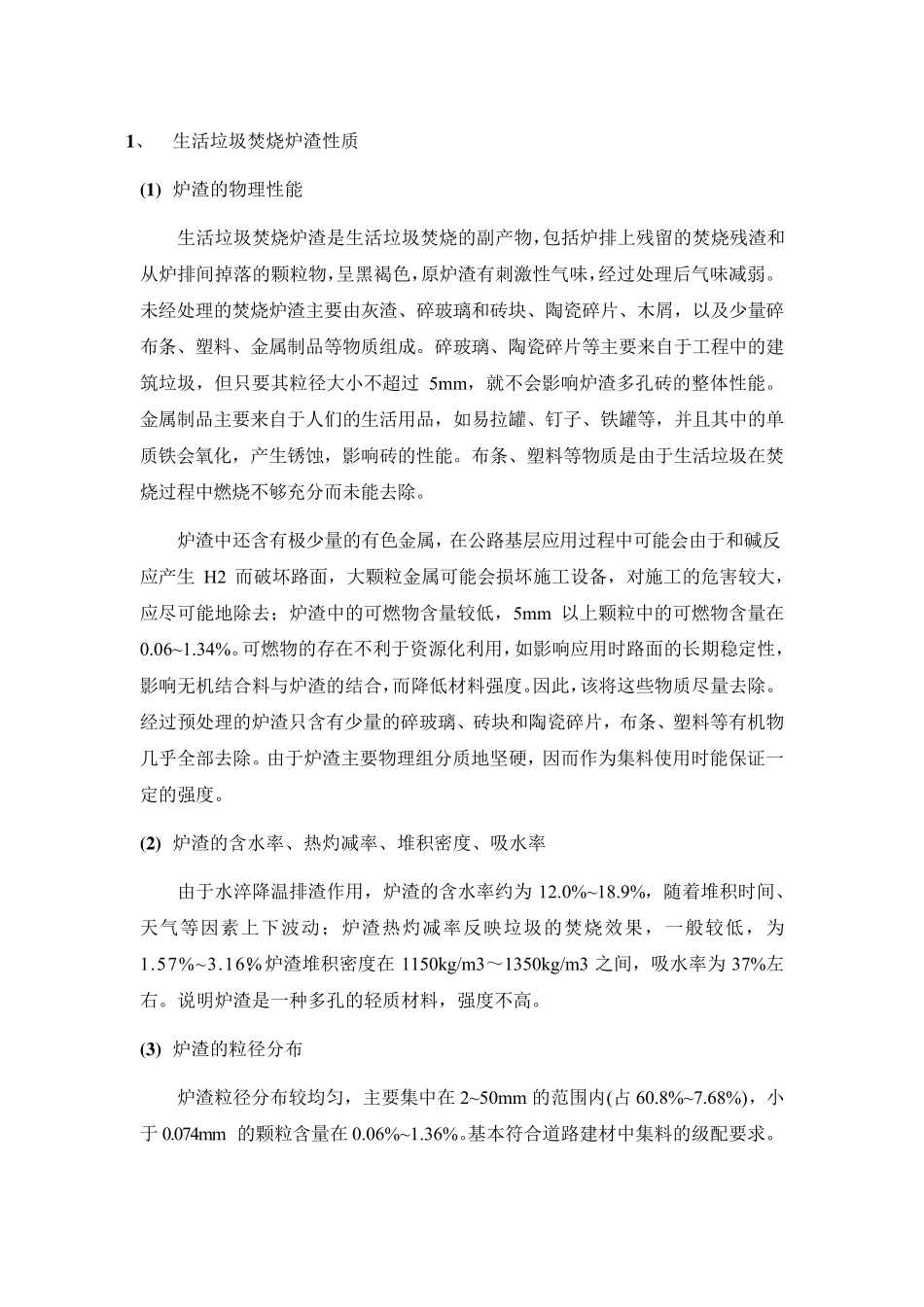

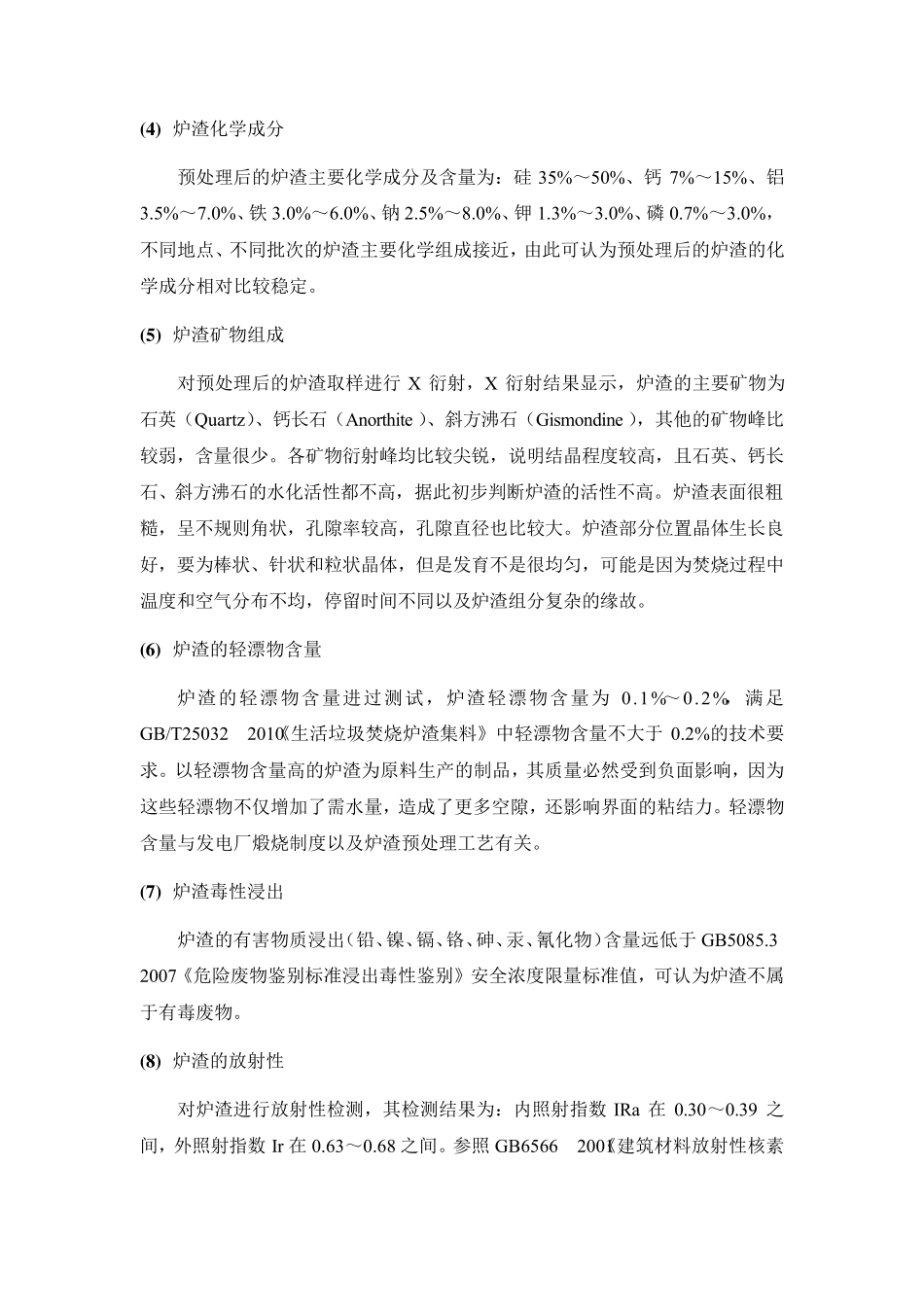

1 、 生活垃圾焚烧炉渣性质 (1 ) 炉渣的物理性能 生活垃圾焚烧炉渣是生活垃圾焚烧的副产物，包括炉排上残留的焚烧残渣和从炉排间掉落的颗粒物，呈黑褐色，原炉渣有刺激性气味，经过处理后气味减弱。未经处理的焚烧炉渣主要由灰渣、碎玻璃和砖块、陶瓷碎片、木屑，以及少量碎布条、塑料、金属制品等物质组成。碎玻璃、陶瓷碎片等主要来自于工程中的建筑垃圾，但只要其粒径大小不超过 5mm，就不会影响炉渣多孔砖的整体性能。金属制品主要来自于人们的生活用品，如易拉罐、钉子、铁罐等，并且其中的单质铁会氧化，产生锈蚀，影响砖的性能。布条、塑料等物质是由于生活垃圾在焚烧过程中燃烧不够充分而未能去除。 炉渣中还含有极少量的有色金属，在公路基层应用过程中可能会由于和碱反应产生 H2 而破坏路面，大颗粒金属可能会损坏施工设备，对施工的危害较大，应尽可能地除去；炉渣中的可燃物含量较低，5mm 以上颗粒中的可燃物含量在0.06~1.34%。可燃物的存在不利于资源化利用，如影响应用时路面的长期稳定性，影响无机结合料与炉渣的结合，而降低材料强度。因此，该将这些物质尽量去除。经过预处理的炉渣只含有少量的碎玻璃、砖块和陶瓷碎片，布条、塑料等有机物几乎全部去除。由于炉渣主要物理组分质地坚硬，因而作为集料使用时能保证一定的强度。 (2 ) 炉渣的含水率、热灼减率、堆积密度、吸水率 由于水淬降温排渣作用，炉渣的含水率约为 12.0%~18.9%，随着堆积时间、天气等因素上下波动；炉渣热灼减率反映垃圾的焚烧效果，一般较低，为1.57%~3.16%；炉渣堆积密度在 1150kg/m3～1350kg/m3 之间，吸水率为 37%左右。说明炉渣是一种多孔的轻质材料，强度不高。 (3 ) 炉渣的粒径分布 炉渣粒径分布较均匀，主要集中在 2~50mm 的范围内(占 60.8%~7.68%)，小于 0.074mm 的颗粒含量在 0.06%~1.36%。基本符合道路建材中集料的级配要求。 (4 ) 炉渣化学成分 预处理后的炉渣主要化学成分及含量为：硅35%～50%、钙 7%～15%、铝3.5%～7.0%、铁 3.0%～6.0%、钠 2.5%～8.0%、钾 1.3%～3.0%、磷 0.7%～3.0%，不同地点、不同批次的炉渣主要化学组成接近，由此可认为预处理后的炉渣的化学成分相对比较稳定。 (5 ) 炉渣矿物组成 对预处理后的炉渣取样进行 X 衍射，X 衍射结果显示，炉渣的主要矿物为石英（Quartz）、钙长石（Anorthite ）、斜方沸石（Gismondine ），其他的矿物峰比较弱，含量很少。各矿物衍射峰均比较...
