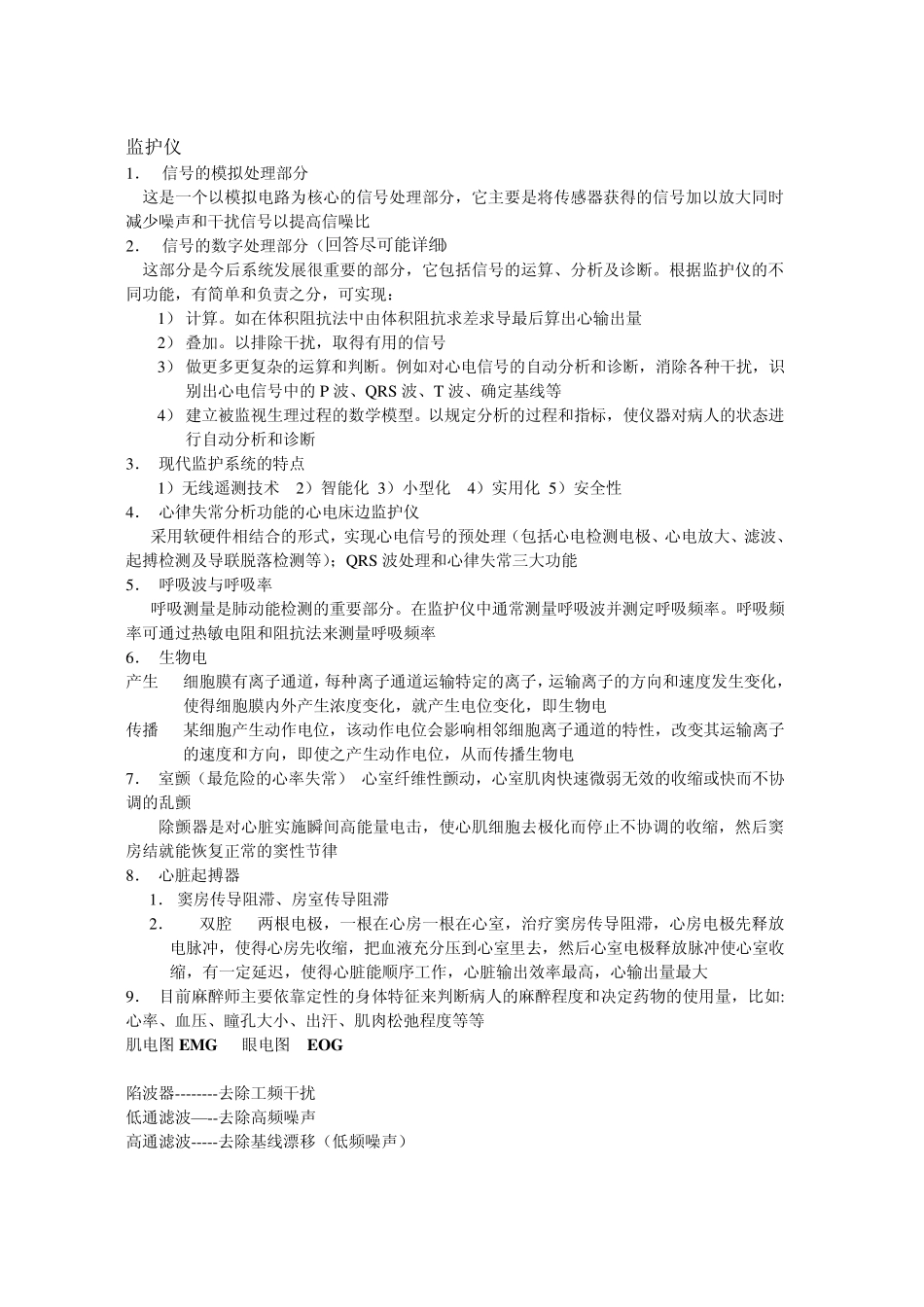

生物电生命指征超声_第2页
2/9

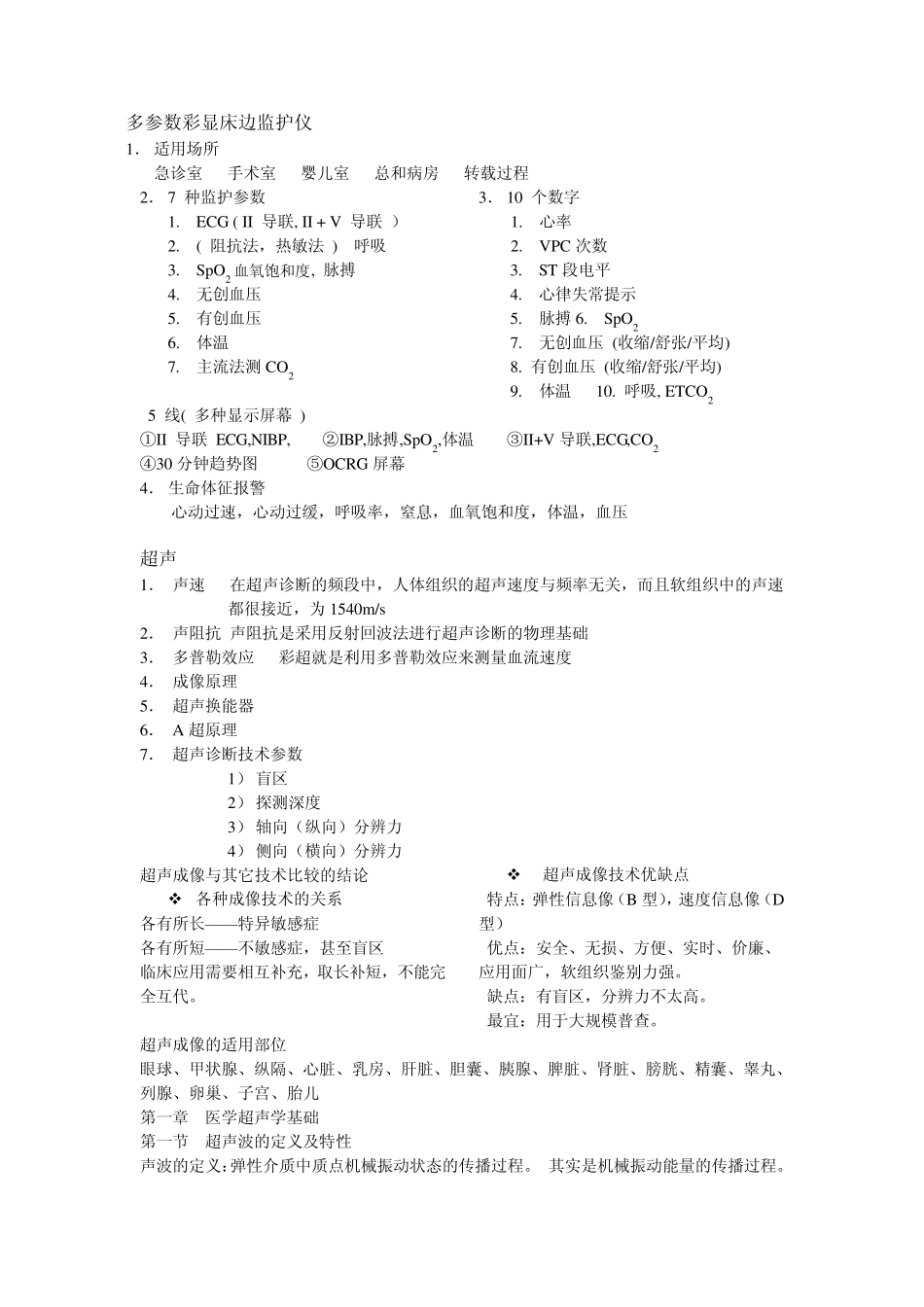

生物电生命指征超声_第3页
3/9
医电心电图机(ECG) 心电组成 P 波代表左右心房的除极。波宽不大于 0.11s,振幅小于 0.25mV。P-R 期间代表心房除极开始的时间,即从 P 波开始处到 QRS 波群的开始处。QRS 波群反应左右心室的除极过程,其幅度不超过 5mV,宽度小于 0.1s。S-T 段是指 QRS 波群重点 T 波开始的一段,T 波表示心室复极波 心电信号特点 1) 基波频率低,周期频率不到 1Hz 2) 谐波丰富 3) 心电信号极其微弱,峰值大约在 1mV~5mV 之间 电极的作用 将以离子电流的形式在生物体内传播的生物电信号转化为电子电流形式的信号,主要用于测量体表点位,电极质量将影响被测信号质量,包括电极噪声,电极电位及漂流等 (涂上导电膏,对皮肤处理的作用—降低噪声和干扰) 前置放大器 前置放大器由差分放大器组成,以获得较高的共模抑制比,选择的元件必须是低噪声的,从安全用电角度考虑又往往做成电气隔离的 心电图机的技术指标 1. 共模抑制比 该值提现了一起的抗共模干扰的能力,心电图机的共模抑制比应大于 60dB 以上,现在一般都能做到 100dB 以上。 2. 频率响应,反应的是仪器对不同频率的信号的不同灵敏度,对诊断用的心电图机的频响要求是 0.05~100Hz,对于监护用的心电图机则频响要求可低一些0.1~40Hz 脑电图(EEG) 1. 在现代脑电图学中,根据频率与振幅的不同讲脑电波分为α 波、β 波、θ 波、δ 波 2. 一般脑电图包含有 0.5~60Hz 的频率成分,其中1~30Hz 特别重要 血压计 1. 血压是指血液在血管内流动时对血管壁产生的压力,随着心脏的收缩和舒张,血压的波形呈现一定周期的波动,它的峰值为收缩压(高压),谷值为舒张压(低压) 2. 柯氏音法 3. 测振法 1) 原理 在血压检测部位施加一外力,当外力超过某一值后,在减压过程中根据检测到的脉搏波和压力值计算出血压值 2) 与柯氏音法区别 放气过程中不是检测柯氏音,而是检测气袖内其他的震荡波 模拟心电图机滤波器作用 滤除工频干扰,滤除肌电干扰 数字心电图机与模拟区别 1. 打印方式(模拟心电图机采用摆针式打印,失真较大;数字心电图采用热阵式打印,精确) 2. 数字化隔离技术(光电隔离无法完全滤除工频干扰,数字化隔离之后,使得噪音更小) 3. 数字信号容易处理,自动化智能化程度高 4. 滤波器优点,模拟滤波器不可能完全一样,性能存在不一致,数字滤波更精准 监护仪 1. 信号的模拟处理部分 这是一个以...
