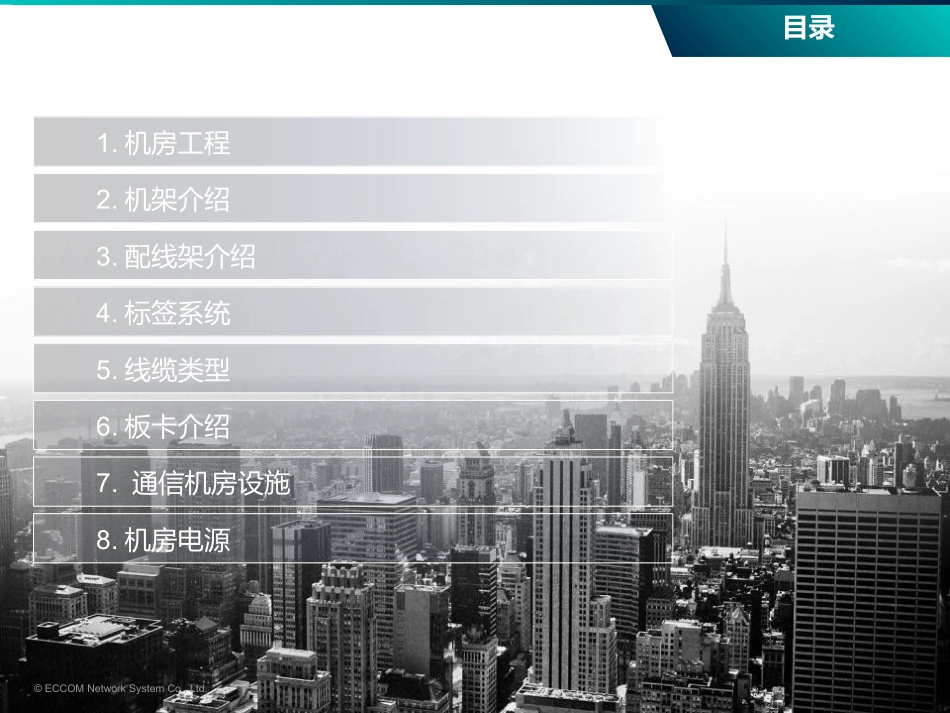

机房基础环境介绍©ECCOMNetworkSystemCo.,Ltd.1.机房工程2.机架介绍3.配线架介绍4.标签系统5.线缆类型6.板卡介绍7.通信机房设施8.机房电源目录©ECCOMNetworkSystemCo.,Ltd.1.机房工程2.3.4.5.6.7.8.目录机房系统机房装修系统机房布线系统(网络布线、电话布线、DDN、卫星线路等布线)机房屏蔽、防静电系统(屏蔽网、防静电地板等)机房防雷接地系统机房保安系统(防盗报警、监控、门禁)机房环境监控系统机房专业(精密)空调通风系统机房服务器及网络设备机柜/机架机房照明及应急照明系统机房UPS配电系统机房设备远程控制管理系统(KVM)机房功能布局机房的功能布局一般分为：主机房：用于安置小型机/服务器等主机、通讯网络区域（内外网络）、存储区域、介质库区域。监控室：网络管理人员上班、值班场所，监控室和主机房相通，主要对主机房进行监控和管理，减少人员频繁进入主机房。资料室：存放资料的房间。配电室：负责整个主机房关键设备的配电，放置UPS及电池系统。钢瓶间：放置气体消防的钢瓶间，要求开门方向正对消防通道，保证危急时刻的快速处理。如小机房采用无管网则不需要设置。机房工程机房环境主机房、基本工作间内的温、湿度必须满足计算机设备的要求:夏季\冬季\全年温度23±2\20±2\18-28℃℃相对湿度45%-65%\40%-70%温度变化率<5\h℃并不得结露\<10/h℃并不得结露计算机房建设工程不仅仅是一个装饰工程，更重要的是一个集电工学、电子学、建筑装饰学、美学、暖通净化专业、计算机专业、弱电控制专业、消防专业等多学科、多领域的综合工程，并涉及到计算机网络工程，PDS工程等专业技术的工程。并对供配电方式、空气净化、安全防范措施以及防静电、防电磁辐射和抗干扰、防水、防雷、防火、防潮、防鼠诸多方面给予高度重视，以确保计算机系统长期正常运行工作。©ECCOMNetworkSystemCo.,Ltd.1.2.机架介绍3.4.5.6.7.8.目录机柜型号数据、IT机房机柜按机架结构形式可分为：封闭式、半封闭式、敞开式。封闭式机柜半封闭式机柜敞开式机柜机柜规格高度单位U之定义:1U=1.75英吋=44.45mm.机柜均以U为基本单位19英吋(482.6mm)宽度之定义为机箱由正前方观察可视之最宽距离,通常是机箱两侧之mountingflange宽度,而非机柜本体之宽度,19”机柜之宽度受限于机箱尺寸,几乎全都大于500mm(因19”机箱宽度为483mm左右),目前市面上之机柜宽度由500mm~800mm都有,甚至有超过1000mm之特殊规格,但最常用的为600mm宽之机柜.在机柜深度方面,虽然有规定但却很少被提及,因其不像高度和宽度一般限制机箱设计,即使短机箱亦可用长机柜,只要其设计规格完全符合规格设计,而机柜制造商不泛各种不同深度规格之机柜,其中又以600mm,700mm和800mm深度的机柜最常被使用(深度系指机柜外观不含把手的深度).机柜规格网络设备落位ÍøÂçÉ豸Âäλͼ设备安装之风向²¿Êð²ÎÊý±í设备布线设备连接线缆比较随意，如果不按事前制定的规则来接线，机柜正面给人的第一感觉就会比较杂乱。设备布线设备布线PDU标准电源连接器国标GB1002插头插座GB100210A的电气规格，输入电压250V，最大输入电流10AGB100216A的电气规格和10A的其他参数基本一至，只是最大输入电流为16A，线径为3×0.75m㎡至3×1.5m㎡GB100210A与16A的区别在与插片之间的间距和插片尺寸PDU插座机架式PDUC14接口插座GB10002接口插座电源连接器标准电源连接器各种连接器的输入和输出的不同组合线缆设备电源线防静电接地©ECCOMNetworkSystemCo.,Ltd.1.2.3.配线架介绍4.5.6.7.8.目录配线架分类配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽，用于终接光缆和电缆，为光缆和电缆与其他设备的连接提供接口，使综合布线系统变得更加易于管理。根据适用传输介质的不同，配线架分为电缆配线架和光缆配线架，分别用于终接双绞线和光缆。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。根据位置的不同，配线架分为主配线架和中间配线架。前者用于建筑物或建筑群的配线，而后者用于楼层配线。水平子系统的...
