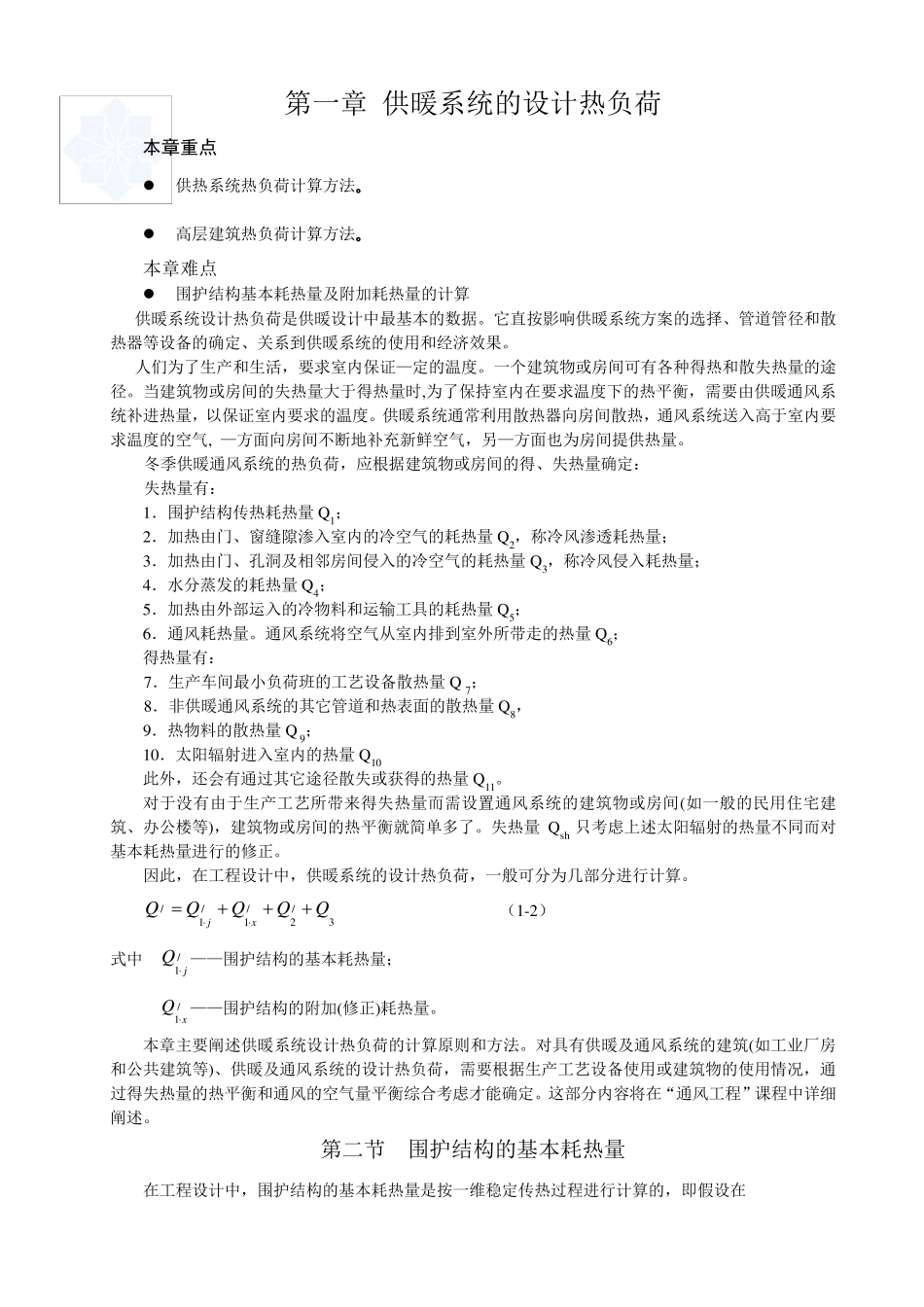

第一章供暖系统的设计热负荷

第一章 供暖系统的设计热负荷 本章重点  供热系统热负荷计算方法。  高层建筑热负荷计算方法。 本章难点  围护结构基本耗热量及附加耗热量的计算 供暖系统设计热负荷是供暖设计中最基本的数据。它直按影响供暖系统方案的选择、管道管径和散热器等设备的确定、关系到供暖系统的使用和经济效果。 人们为了生产和生活，要求室内保证—定的温度。一个建筑物或房间可有各种得热和散失热量的途径。当建筑物或房间的失热量大于得热量时,为了保持室内在要求温度下的热平衡，需要由供暖通风系统补进热量，以保证室内要求的温度。供暖系统通常利用散热器向房间散热，通风系统送入高于室内要求温度的空气, —方面向房间不断地补充新鲜空气，另—方面也为房间提供热量。 冬季供暖通风系统的热负荷，应根据建筑物或房间的得、失热量确定： 失热量有： 1．围护结构传热耗热量Q1； 2．加热由门、窗缝隙渗入室内的冷空气的耗热量Q2，称冷风渗透耗热量； 3．加热由门、孔洞及相邻房间侵入的冷空气的耗热量Q3，称冷风侵入耗热量； 4．水分蒸发的耗热量Q4； 5．加热由外部运入的冷物料和运输工具的耗热量Q5； 6．通风耗热量。通风系统将 空气从 室内排 到室外所 带 走 的热量Q6； 得热量有： 7．生产车 间最小 负荷班 的工艺 设备散热量Q 7； 8．非 供暖通风系统的其 它管道和热表 面的散热量Q8， 9．热物料的散热量Q 9； 10．太 阳 辐 射 进入室内的热量Q10 此 外，还 会 有通过 其 它途径散失或获 得的热量Q11。 对 于没 有由于生产工艺 所 带 来 得失热量而 需设置 通风系统的建筑物或房间(如 一般 的民 用住 宅 建筑、办 公 楼 等)，建筑物或房间的热平衡就 简 单 多 了。失热量Qsh 只 考 虑 上 述 太 阳 辐 射 的热量不同 而 对基本耗热量进行 的修 正 。 因 此 ，在工程 设计中，供暖系统的设计热负荷，一般 可分为几 部分进行 计算。 3/2/1/1/QQQQQxj （ 1-2） 式 中 /1 jQ ——围护结构的基本耗热量； /1 xQ ——围护结构的附加(修 正 )耗热量。 本章主 要阐 述 供暖系统设计热负荷的计算原 则 和方法。对 具有供暖及通风系统的建筑(如 工业 厂 房和公 共 建筑等)、供暖及通风系统的设计热负荷，需要根据生产工艺 设备使用或建筑物的使用情 况 ，通过 得失热量的热平衡和通风的空气量平衡综 合 考 虑...
