第一章光学金相显微镜的结构与使用

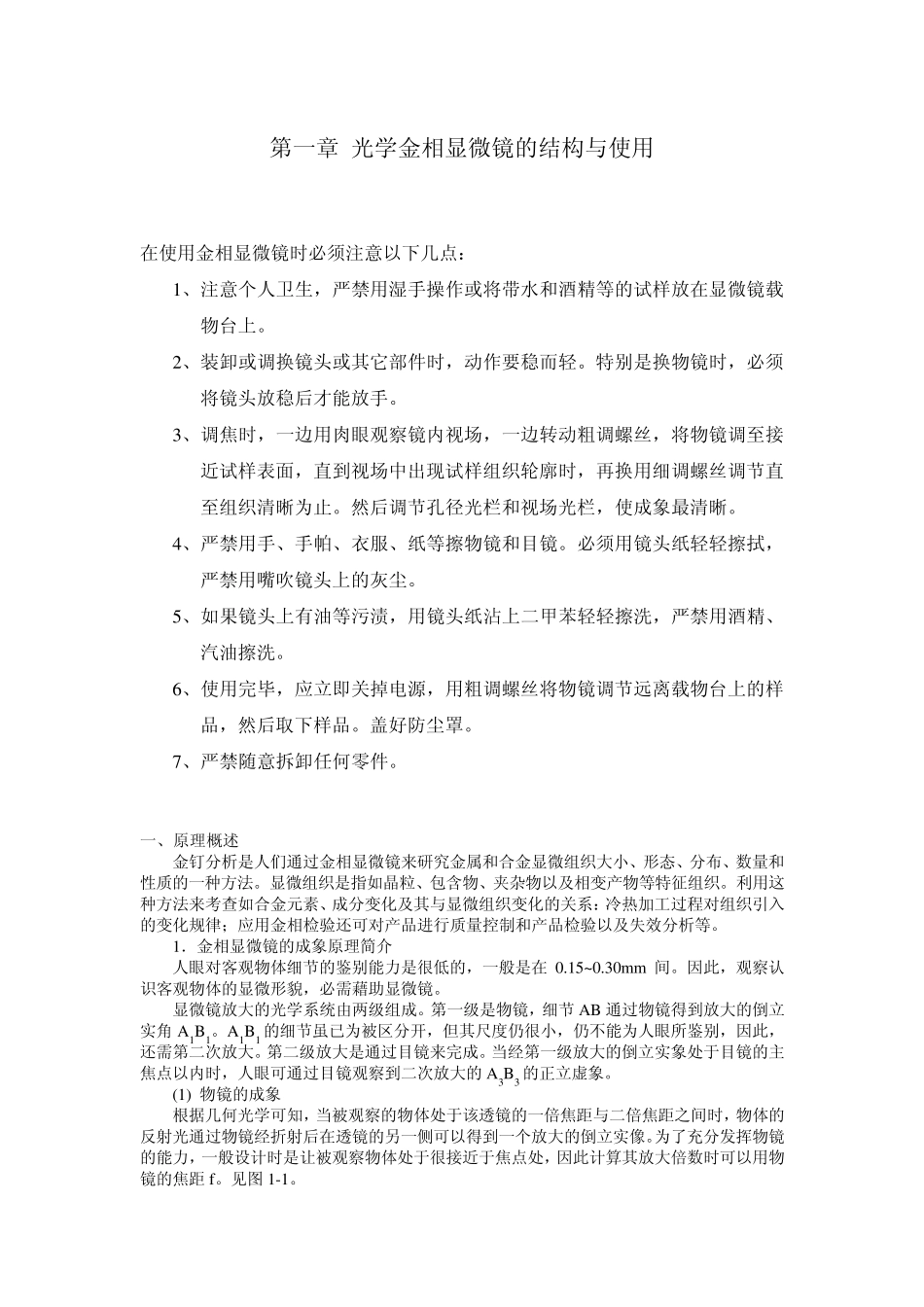

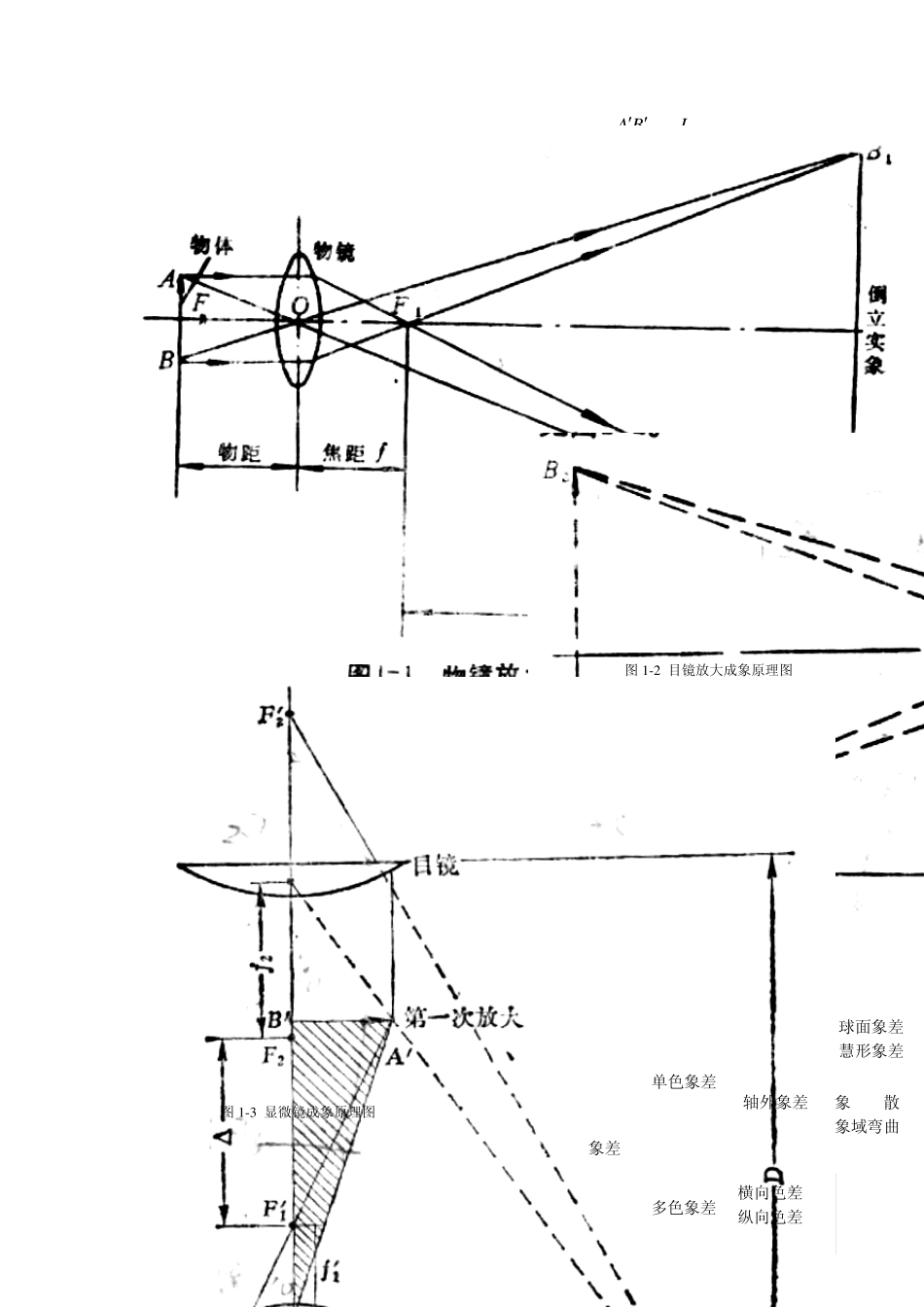

第一章 光学金相显微镜的结构与使用 在使用金相显微镜时必须注意以下几点： 1、注意个人卫生，严禁用湿手操作或将带水和酒精等的试样放在显微镜载物台上。 2、装卸或调换镜头或其它部件时，动作要稳而轻。特别是换物镜时，必须将镜头放稳后才能放手。 3、调焦时，一边用肉眼观察镜内视场，一边转动粗调螺丝，将物镜调至接近试样表面，直到视场中出现试样组织轮廓时，再换用细调螺丝调节直至组织清晰为止。然后调节孔径光栏和视场光栏，使成象最清晰。 4、严禁用手、手帕、衣服、纸等擦物镜和目镜。必须用镜头纸轻轻擦拭，严禁用嘴吹镜头上的灰尘。 5、如果镜头上有油等污渍，用镜头纸沾上二甲苯轻轻擦洗，严禁用酒精、汽油擦洗。 6、使用完毕，应立即关掉电源，用粗调螺丝将物镜调节远离载物台上的样品，然后取下样品。盖好防尘罩。 7、严禁随意拆卸任何零件。 一、原理概述 金钉分析是人们通过金相显微镜来研究金属和合金显微组织大小、形态、分布、数量和性质的一种方法。显微组织是指如晶粒、包含物、夹杂物以及相变产物等特征组织。利用这种方法来考查如合金元素、成分变化及其与显微组织变化的关系：冷热加工过程对组织引入的变化规律；应用金相检验还可对产品进行质量控制和产品检验以及失效分析等。 1．金相显微镜的成象原理简介 人眼对客观物体细节的鉴别能力是很低的，一般是在0.15~0.30mm 间。因此，观察认识客观物体的显微形貌，必需藉助显微镜。 显微镜放大的光学系统由两级组成。第一级是物镜，细节 AB 通过物镜得到放大的倒立实角 A1B1。A1B1 的细节虽已为被区分开，但其尺度仍很小，仍不能为人眼所鉴别，因此，还需第二次放大。第二级放大是通过目镜来完成。当经第一级放大的倒立实象处于目镜的主焦点以内时，人眼可通过目镜观察到二次放大的A3B3 的正立虚象。 (1) 物镜的成象 根据几何光学可知，当被观察的物体处于该透镜的一倍焦距与二倍焦距之间时，物体的反射光通过物镜经折射后在透镜的另一侧可以得到一个放大的倒立实像。为了充分发挥物镜的能力，一般设计时是让被观察物体处于很接近于焦点处，因此计算其放大倍数时可以用物镜的焦距 f。见图 1-1。 11A BLMABf 物物 式中：f 物——接物镜焦距； L——F1 到实象间的距离； M物——物镜放大倍数。 (2) 目镜的成象 同样据几何光学成象规律可知，当被观察物体处于该透镜的一倍焦距以内时，人眼通过透镜观察，可以在 250m m 远处...
