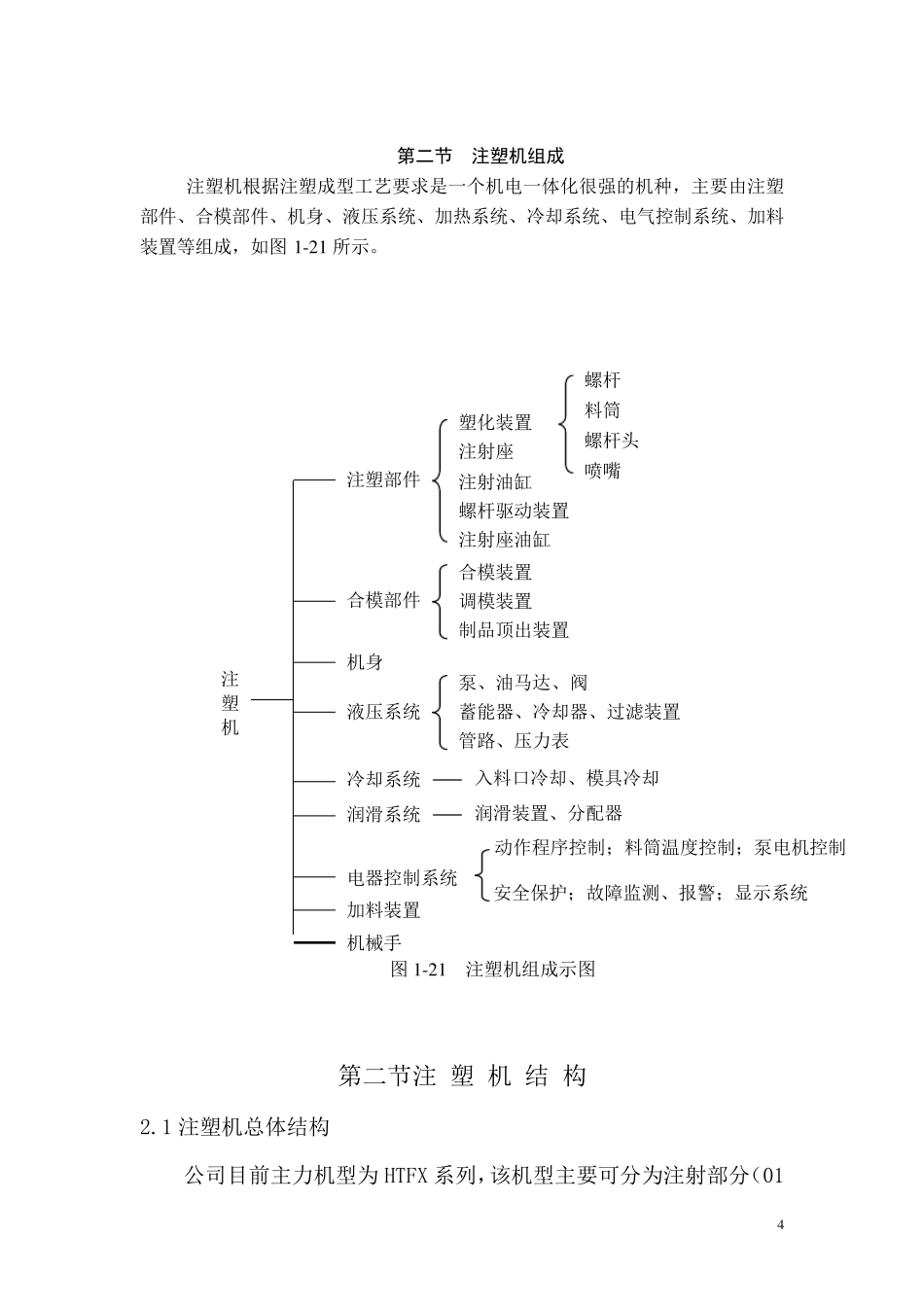

3 第一章 注塑机工作原理及构造 第一节 注塑机工作原理 一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。注塑部件主要由料筒和螺杆及注射油缸组成示意如图1 -1 9 所示。 注塑成型是用塑性 的热物理性质，把物料 从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。在料筒内装有在外动力油马达作用下驱动旋转的螺杆。物料在螺杆的作用下，沿着螺槽向前输送并压实。物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。 塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1 -2 0所示。 1 －模具 2 －喷嘴 3 －料筒 4 －螺杆 5 －加热圈 6 －料斗 7 －油马达 8 －注射油缸 9 －储料室 1 0 －制件 11 －顶杆 图1 -1 9 注塑成型原理图 闭模 注射座前进 注射 保压 制品顶出 启模 冷却 固定塑化 塑化退回 退回 塑化 注射座动作选择 图1 -2 0 注塑机工作程序框 图 4 第二节 注塑机组成 注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图 1 -2 1 所示。 第二节注 塑 机 结 构 2.1 注塑机总体结构 公司目前主力机型为 HTFX 系列，该机型主要可分为注射部分（01注塑机 注塑部件 塑化装置 注射座 注射油缸 螺杆驱动装置 注射座油缸 螺杆 料筒 螺杆头 喷嘴 合模部件 合模装置 调模装置 制品顶出装置 机身 液压系统 泵、油马达、阀 蓄能器、冷却器、过滤装置 管路、压力表 冷却系统 入料口冷却、模具冷却 润滑系统 润滑装置、分配器 电器控制系统 动作程序控制；料筒温度控制；泵电机控制 安全保护；故障监测、报警；显示系统 机械手 加料装置 图 1 -2 1 注塑机组成示图 5 部分）、合模...
