第一篇电能计量装置基本知识

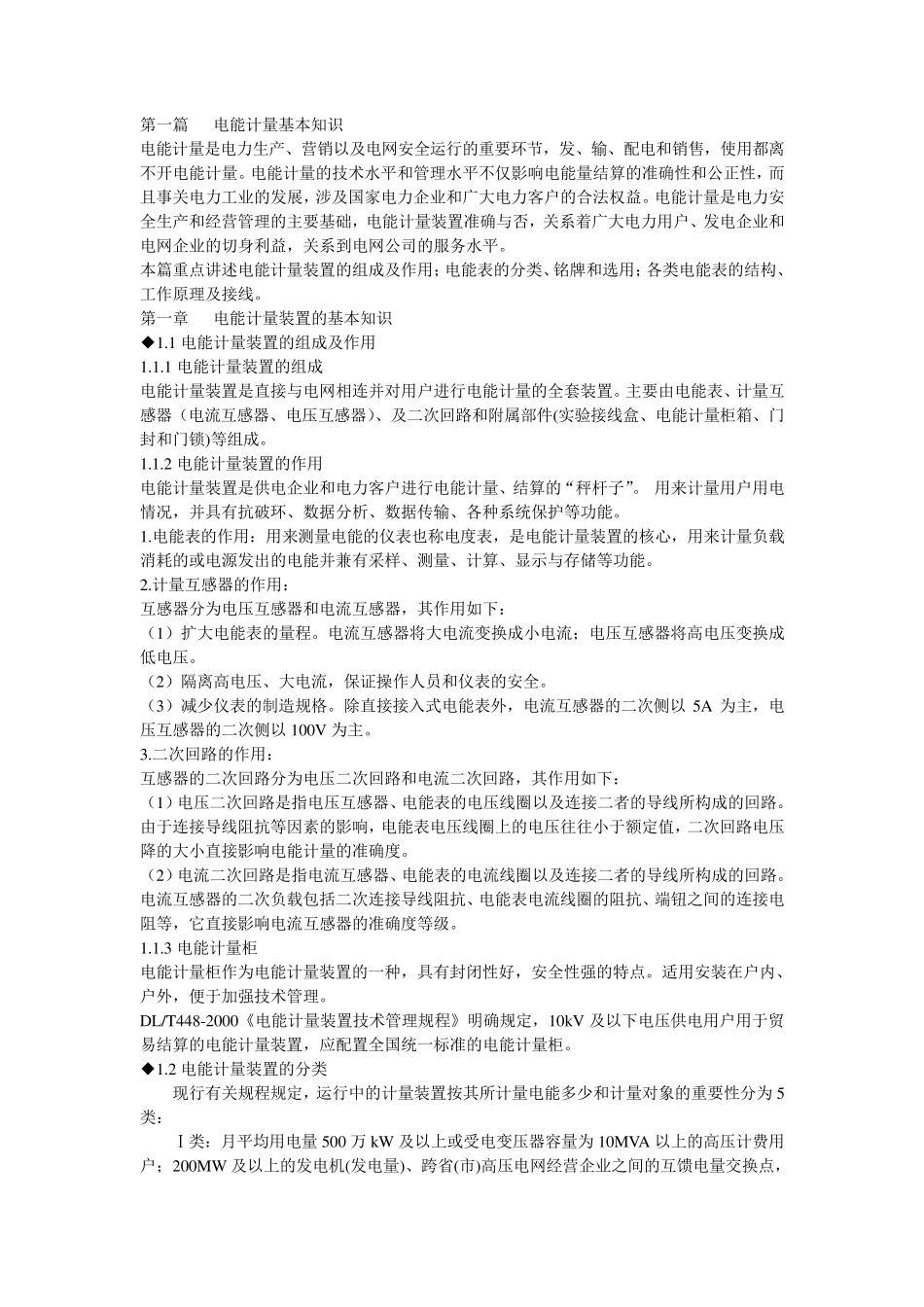

第一篇 电能计量基本知识 电能计量是电力生产、营销以及电网安全运行的重要环节，发、输、配电和销售，使用都离不开电能计量。电能计量的技术水平和管理水平不仅影响电能量结算的准确性和公正性，而且事关电力工业的发展，涉及国家电力企业和广大电力客户的合法权益。电能计量是电力安全生产和经营管理的主要基础，电能计量装置准确与否，关系着广大电力用户、发电企业和电网企业的切身利益，关系到电网公司的服务水平。 本篇重点讲述电能计量装置的组成及作用；电能表的分类、铭牌和选用；各类电能表的结构、工作原理及接线。 第一章 电能计量装置的基本知识 ◆1.1 电能计量装置的组成及作用 1.1.1 电能计量装置的组成 电能计量装置是直接与电网相连并对用户进行电能计量的全套装置。主要由电能表、计量互感器（电流互感器、电压互感器）、及二次回路和附属部件(实验接线盒、电能计量柜箱、门封和门锁)等组成。 1.1.2 电能计量装置的作用 电能计量装置是供电企业和电力客户进行电能计量、结算的“秤杆子”。 用来计量用户用电情况，并具有抗破环、数据分析、数据传输、各种系统保护等功能。 1.电能表的作用：用来测量电能的仪表也称电度表，是电能计量装置的核心，用来计量负载消耗的或电源发出的电能并兼有采样、测量、计算、显示与存储等功能。 2.计量互感器的作用： 互感器分为电压互感器和电流互感器，其作用如下： （1）扩大电能表的量程。电流互感器将大电流变换成小电流；电压互感器将高电压变换成低电压。 （2）隔离高电压、大电流，保证操作人员和仪表的安全。 （3）减少仪表的制造规格。除直接接入式电能表外，电流互感器的二次侧以 5A 为主，电压互感器的二次侧以 100V 为主。 3.二次回路的作用： 互感器的二次回路分为电压二次回路和电流二次回路，其作用如下： （1）电压二次回路是指电压互感器、电能表的电压线圈以及连接二者的导线所构成的回路。由于连接导线阻抗等因素的影响，电能表电压线圈上的电压往往小于额定值，二次回路电压降的大小直接影响电能计量的准确度。 （2）电流二次回路是指电流互感器、电能表的电流线圈以及连接二者的导线所构成的回路。电流互感器的二次负载包括二次连接导线阻抗、电能表电流线圈的阻抗、端钮之间的连接电阻等，它直接影响电流互感器的准确度等级。 1.1.3 电能计量柜 电能计量柜作为电能计量装置的一种，具有封闭性好，安全性强的特点。适用安装在户内、户外，...
