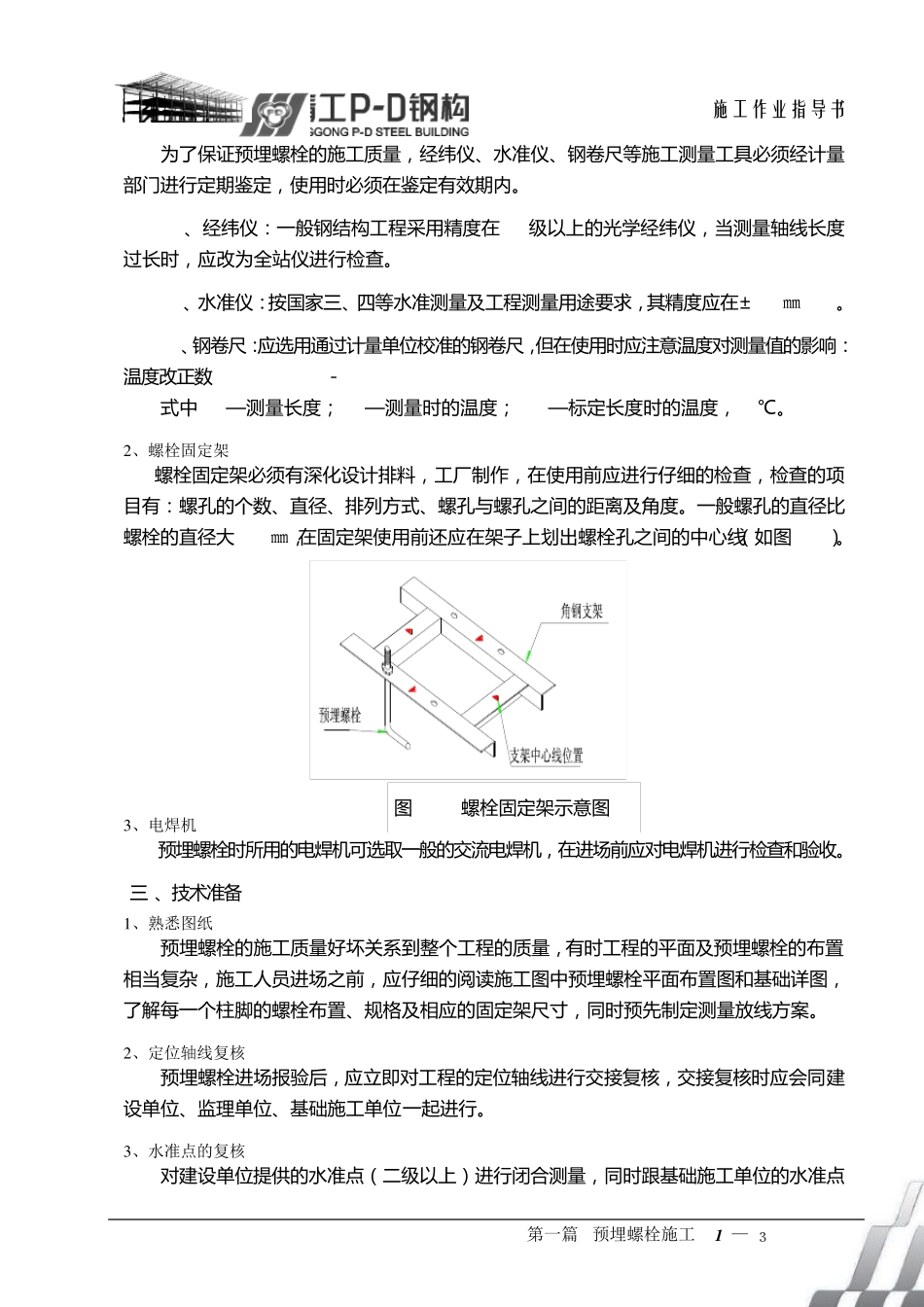

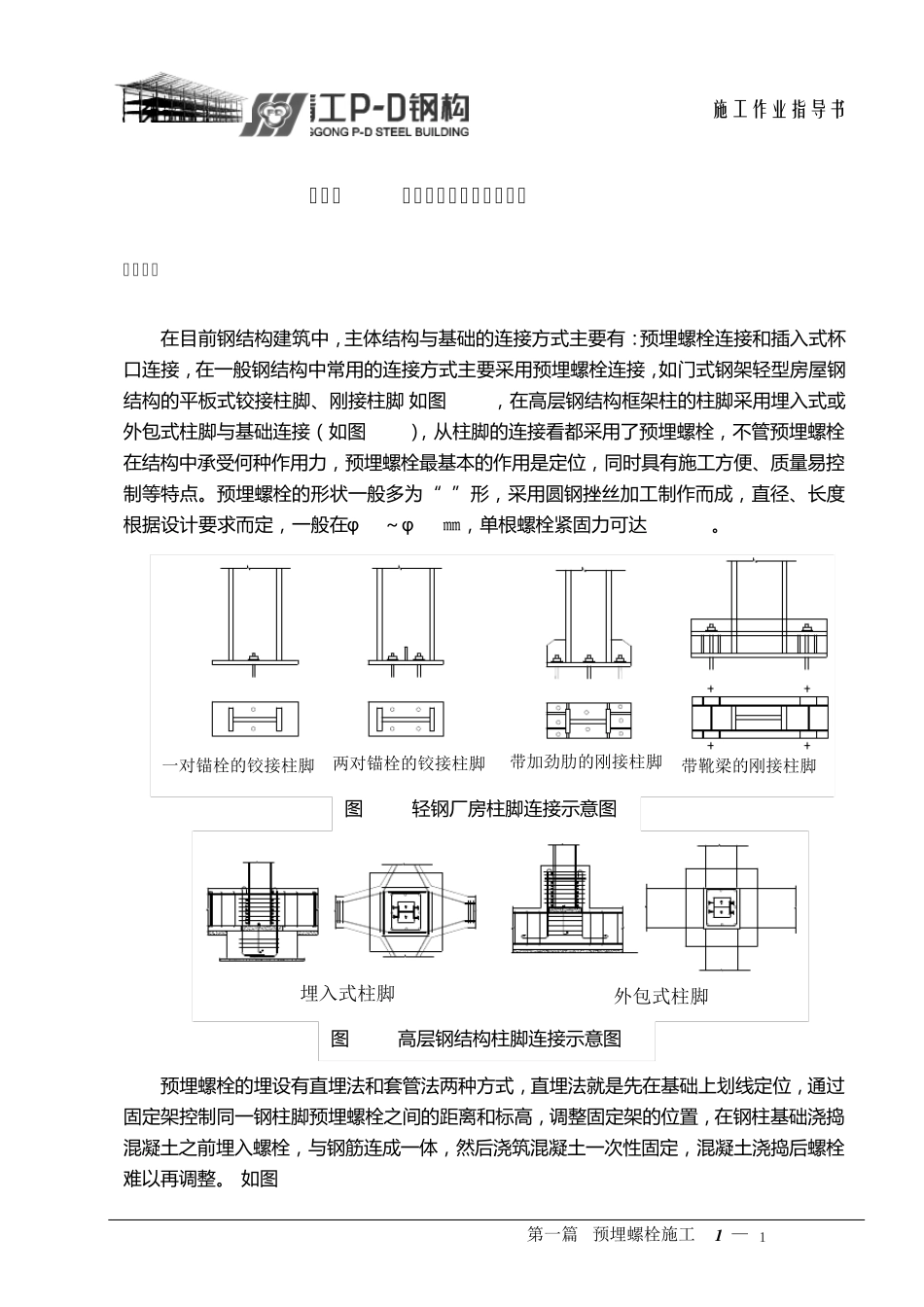

施工作业指导书 第一篇 预埋螺栓施工 1 — １ 第一篇 预埋螺栓施工作业指导书 一、概述 在 目 前 钢 结 构 建 筑 中 ， 主 体 结 构 与 基 础 的 连 接 方 式 主 要 有 ： 预 埋 螺 栓 连 接 和 插 入 式 杯口 连 接 ， 在 一 般 钢 结 构 中 常 用 的 连 接 方 式 主 要 采 用 预 埋 螺 栓 连 接 ， 如 门 式 钢 架 轻 型 房 屋 钢结 构 的 平 板 式 铰 接 柱 脚 、 刚 接 柱 脚 (如 图1-1)， 在 高 层 钢 结 构 框 架 柱 的 柱 脚 采 用 埋 入 式 或外 包 式 柱 脚 与 基 础 连 接 （ 如 图1-2）， 从 柱 脚 的 连 接 看 都 采 用 了 预 埋 螺 栓 ， 不 管 预 埋 螺 栓在 结 构 中 承 受 何 种 作 用 力 ， 预 埋 螺 栓 最 基 本 的 作 用 是 定 位 ， 同 时 具 有 施 工 方 便 、 质 量 易 控制 等 特 点 。 预 埋 螺 栓 的 形 状 一 般 多 为 “L”形 ， 采 用 圆钢 挫丝加工 制 作 而成， 直径、 长度根据设计要 求而定 ， 一 般 在 φ24～φ64㎜， 单根螺 栓 紧固力 可达 300KN。 预 埋 螺 栓 的 埋 设有 直埋 法和 套管 法两种 方 式 ， 直埋 法就是 先在 基 础 上划线定 位 ， 通过固定 架 控 制 同 一 钢 柱 脚 预 埋 螺 栓 之间的 距离和 标高 ， 调整固定 架 的 位 置， 在 钢 柱 基 础 浇捣混凝土之前 埋 入 螺 栓 ， 与 钢 筋连 成一 体 ， 然后浇筑 混凝土一 次性固定 ， 混凝土浇捣后螺 栓难以再调整。 (如 图 1-3) 一对锚栓的铰接柱脚两对锚栓的铰接柱脚带加劲肋的刚接柱脚带靴梁的刚接柱脚外包式柱脚埋入式柱脚图 1-1 轻 钢 厂房 柱 脚 连 接 示意图 图 1-2 高 层 钢 结 构 柱 脚 连 接 示意图 施工作业指导书 第一篇 预埋螺栓施工 1 — ２ 套 管 法 就 是 采 用 套 管 （ 内 径 比 地 脚 螺 栓 大 2～ 3倍 ） 及 在 套 管 外 焊 接 的 套 板 和 固 定 架 ，按 照 轴 线 位 置 和 标 高 立 好 固 定 架 ， 连 同 套 管 埋 入 混 凝 土 中 ， 待 混 凝 土 浇 捣 硬 化 后 ， 等 柱 基础 底 板 上 的...
