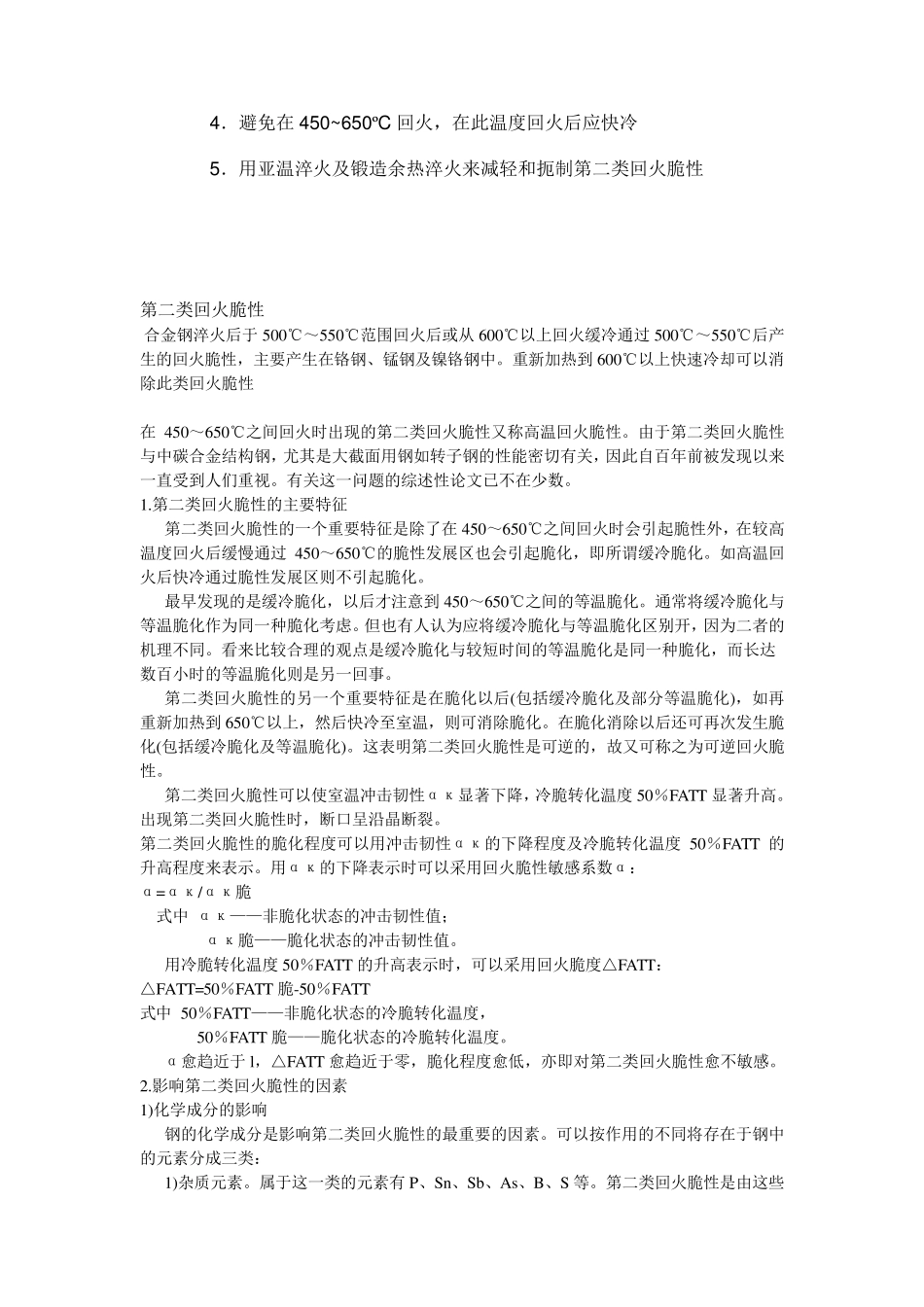

第一类,二类回火脆性

第一类回火脆性 合金钢淬火后于250℃～400℃范围回火后产生的回火脆性，呈晶间型断裂特征，且不能用重新加热的方法消除，故又称为不可逆回火脆性。主要产生在合金结构钢中。 在 200～350℃之间回火时出现的第一类回火脆性又称低温回火脆性。如在出现第一类回火脆性后再加热到更高温度回火，可以将脆性消除，使冲击韧性重新升高。此时若再在 200～350℃温度范围内回火将不再会产生这种脆性。由此可见，第一类回火脆性是不可逆的，故又可称之为不可逆回火脆性。 几乎所有的钢均存在第一类回火脆性。如含碳不同的 Cr-Mn 钢回火后的冲击韧性均在 350℃出现一低谷。第一类回火脆性不仅降低室温冲击韧性，而且还使冷脆转变温度 50％FATTe[钢料的冲击韧性随测试温度的下降而出现显著下降时所对应的温度，即使钢料由韧性状态转变为脆性状态的温度称为冷脆转变温度，用 50％FATT(℃）表示，详见金属力学性能 ]升高，断裂韧性KIe 下降。如 Fe-0.28 C-0.6 4Mn-4.82Mo 钢经 225℃回火后KIe 为 117.4MN／m，而经 300℃回火后由于出现了第一类回火脆性，使 KIe 降至 73.5MN／m。出现第一类回火脆性时大多为沿晶断裂，但也有少数为穿晶解理断裂。 影响笫一类回火脆性的因素主要是化学成分。可以将钢中元素按其作用分为三类。 1)有害杂质元素，其中包括 S、P、As、Sn、Sb、Cu、N、H、O 等。钢中存在这些元素时均将导致出现第一类回火脆性。不含这些杂质元素的高纯钢没有或能减轻第一类回火脆。 2)促进第一类回火脆性的元素。属于这一类的合金元素有 M n、Si、cr、Ni、V 等。这一类合金元素的存在能促进第一类回火脆性的发展。有的元素单独存在时影响不大，如 Ni。但当 Ni 与 Si 同时存在时则也能促进第一类回火脆性的发展。部分合金元素还能将笫一类回火脆性推向较高的温度，如 Cr 与 Si。 3)减弱第一类回火脆性的元素。属于这一类的合金元素有 Mo、W、Ti、A l 等。钢中含有这一类合金元素时第一类回火脆性将被减弱。在这几种合金元素中以Mo 的效果最显著。 除化学成分外，影响第一类回火脆性的因素还有奥氏体晶粒的大小以及残余奥氏体量的多少。奥氏体晶粒愈细，第一类回火脆性愈弱；残余奥氏体量愈多则愈严重. 回火炉之回火脆性的产生与对策 一、第一类回火脆性（又叫低温回火脆性或不可逆回火脆性） 温度范围：200~350ºC 产生原因：1．有害杂质元素 S、P、As、Sn、Sb、Cu、H、O 导致第一类回火脆性 2．Mn...
